Kesit Modülü Nedir?

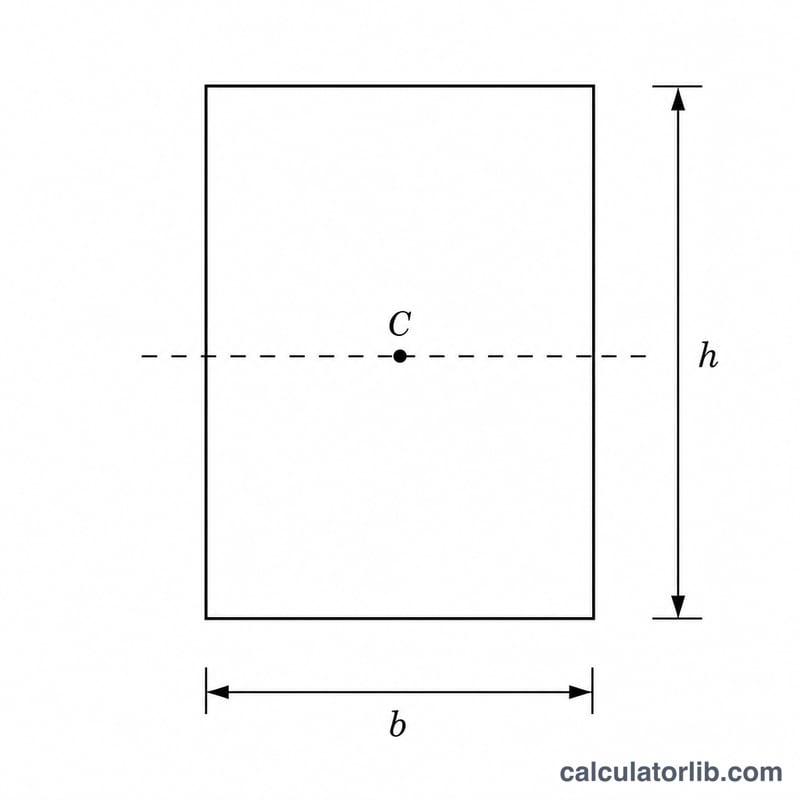

Elastik kesit modülü (S), bir kesitin eğilmeye karşı direncini gösteren geometrik bir özelliktir. Genişliği b ve yüksekliği h olan dolu dikdörtgen bir kiriş için, ağırlık merkezi ekseni etrafındaki kesit modülü $$S = \frac{b \cdot h^{2}}{6}$$ ile bulunur. Kesit modülü ne kadar büyükse, kiriş eğilme altında o kadar rijit ve dayanıklı olur. Bu, evrensel bir geometri/mekanik aracıdır; sonuç, girdiğiniz birimlere göre kübik uzunluk biriminde (örneğin mm³, cm³, in³) ifade edilir.
Hesap Makinesi Nasıl Kullanılır?
Genişlik b değerini (nötr eksene paralel boyut) ve yükseklik h değerini (eğilme yönündeki, eksene dik ölçülen boyut) girin. Hesap makinesi size kesit modülü S, atalet momenti \(I = \frac{b \cdot h^{3}}{12}\) ve kesit alanını verir. Birimlerinizi tutarlı tutun: milimetre girerseniz S sonucu mm³, I ise mm⁴ olarak çıkar.
Formülün Açıklaması

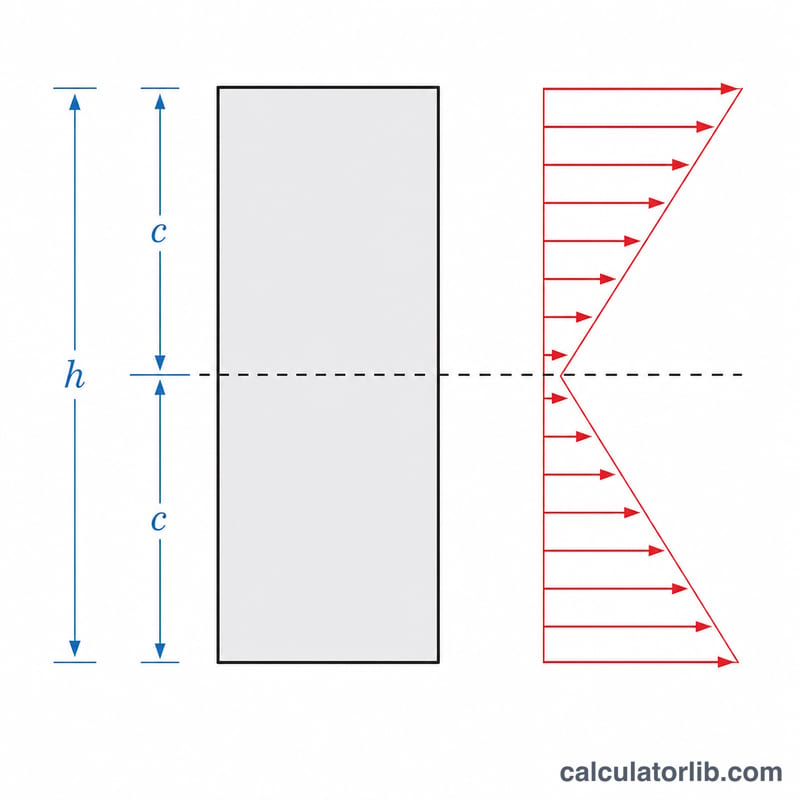

Eğilme gerilmesi kesit modülüyle \(\sigma = \frac{M}{S}\) bağıntısıyla ilişkilidir; burada M uygulanan eğilme momentidir. Kesit modülü, atalet momentinin en uzak life olan mesafeye bölünmesiyle elde edilir: \(S = \frac{I}{c}\). Bir dikdörtgen için \(I = \frac{b \cdot h^{3}}{12}\) ve \(c = \frac{h}{2}\) olduğundan, $$S = \frac{b \cdot h^{3}/12}{h/2} = \frac{b \cdot h^{2}}{6}$$ olur. Yükseklik karesi alındığı için, bir kirişin yüksekliğini artırmak, genişliğini artırmaya kıyasla dayanımı çok daha etkili biçimde yükseltir.
Örnek Çözüm
b = 50 mm ve h = 100 mm olan bir kiriş için: $$S = \frac{50 \times 100^{2}}{6} = \frac{500000}{6} \approx 83.333{,}33 \text{ mm}^3.$$ Atalet momenti ise $$I = \frac{50 \times 100^{3}}{12} = \frac{50.000.000}{12} \approx 4.166.666{,}67 \text{ mm}^4$$ olur.
Sıkça Sorulan Sorular
Hangi boyut yüksekliktir? Yükseklik h, uygulanan eğilme yönüne paralel olan boyuttur (kirişin derinliği). b ile h değerlerini yer değiştirirseniz, diğer eksen etrafındaki eğilme için kesit modülünü elde edersiniz.
Her birimde çalışır mı? Evet — bu tamamen geometriktir. Yeter ki b ve h aynı uzunluk biriminde olsun; sonuçlar buna göre ölçeklenir (S için uzunluk³, I için uzunluk⁴).
Elastik ve plastik kesit modülü arasındaki fark nedir? Bu araç, elastik eğilmede kullanılan elastik kesit modülünü hesaplar. Plastik kesit modülü (\(Z = \frac{b \cdot h^{2}}{4}\)) ise tüm kesit akma sınırına ulaştığında geçerlidir.
