Calculadora de descarga de condensador (RC)

Calculadora de descarga de condensador (RC)

Líder AI Skill PRO

Ingresar cálculo

Fórmula

V(t)=V0e−t/(RC)donde{V0=Tensión inicial (V)R=Resistencia (Ω)C=Capacidad (µF)×10−6t=Tiempo (s)\begin{gathered} V(t) = V_0 \, e^{-t / (R\,C)} \\[1.5em] \text{donde}\quad \left\{ \begin{aligned} V_0 &= \text{Tensión inicial (V)} \\ R &= {{\text{Resistencia (}\Omega\text{)}}} \\ C &= \text{Capacidad (µF)} \times 10^{-6} \\ t &= \text{Tiempo (s)} \end{aligned} \right. \end{gathered}
Estadísticas de uso

Publicidad

Resultados

Tensión en el instante t
3,6788
voltios
Constante de tiempo τ 0,1 s
Porcentaje de V₀ restante 36,79 %
Corriente de descarga I 0,003679 A

Informar de un error en esta página

¿Qué es la calculadora de descarga RC?

Esta herramienta modela cómo decae la tensión de un condensador a medida que se descarga a través de una resistencia en un circuito RC en serie. A partir de la tensión inicial V₀, la resistencia R, la capacidad C y el tiempo transcurrido t, te devuelve la tensión instantánea V(t), la constante de tiempo τ, el porcentaje de carga inicial que queda y la corriente de descarga resultante. Es válida para cualquier circuito RC lineal, sin importar el país ni la normativa local.

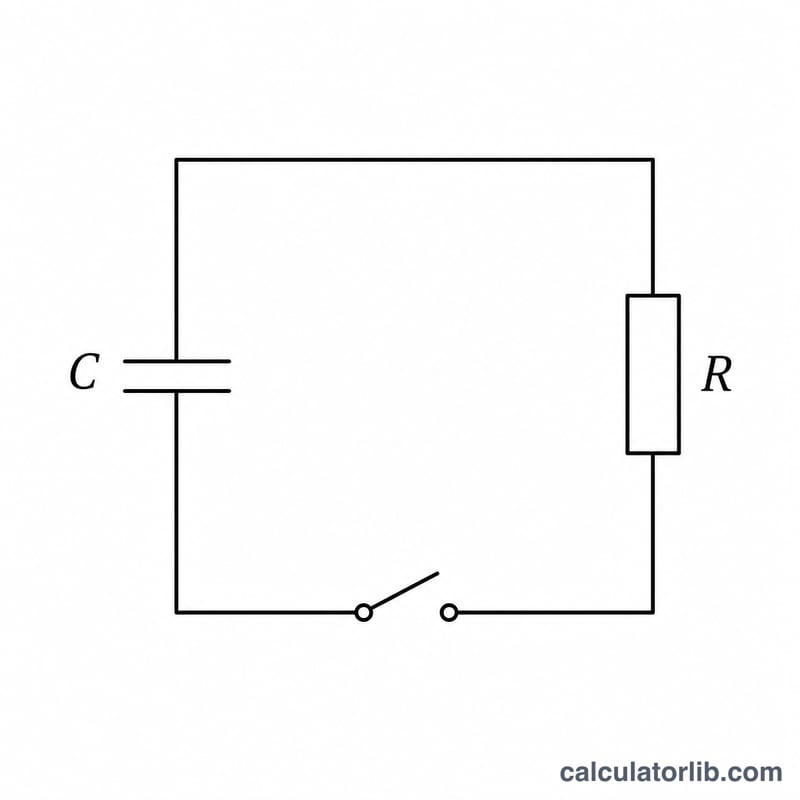

Circuito RC simple con un capacitor cargado descargándose a través de una resistencia
Un capacitor cargado se descarga a través de una resistencia en un circuito RC básico.

Cómo utilizarla

Introduce la tensión inicial en voltios, la resistencia en ohmios y la capacidad en microfaradios (µF). A continuación, indica el tiempo en segundos para el que quieres conocer la tensión. La calculadora convierte internamente los µF a faradios y resuelve la ecuación de decaimiento exponencial.

La fórmula al detalle

La ecuación que rige el proceso es $$V(t) = V_0 \, e^{-t / (R\,C)}$$ El producto \(R\,C\) es la constante de tiempo \(\tau\), expresada en segundos. Tras una constante de tiempo, la tensión cae hasta \(e^{-1} \approx 36{,}8\%\) de \(V_0\); después de cinco constantes de tiempo (\(5\tau\)) se considera que el condensador está totalmente descargado (menos del 1 % restante). La corriente en cualquier instante es igual a \(V(t)\) dividida entre \(R\).

Publicidad

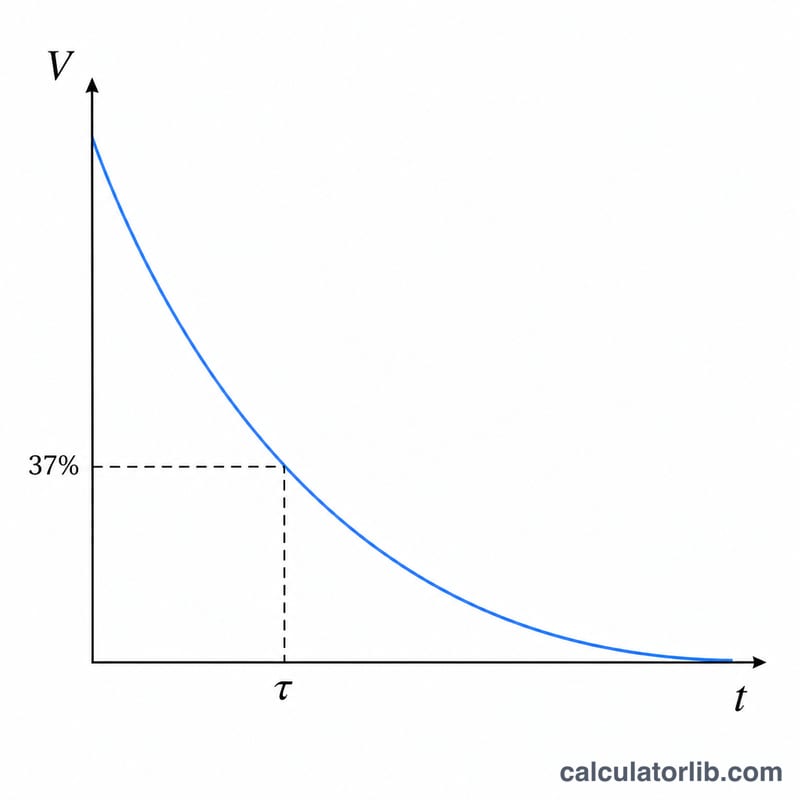

Curva de decaimiento exponencial del voltaje del capacitor en función del tiempo
El voltaje cae exponencialmente, alcanzando cerca del 37 % de V₀ tras una constante de tiempo.

Ejemplo resuelto

Supongamos que \(V_0 = 10\,\text{V}\), \(R = 1000\,\Omega\) y \(C = 100\,\text{µF}\), y queremos saber la tensión transcurridos \(t = 0{,}1\,\text{s}\). La constante de tiempo es $$\tau = 1000 \times 100 \times 10^{-6} = 0{,}1\,\text{s}$$ Entonces \(t/\tau = 1\), de modo que $$V(t) = 10 \times e^{-1} = 10 \times 0{,}3679 \approx 3{,}679\,\text{V}$$ es decir, alrededor del 36,8 % restante, con una corriente de 3,679 mA.

Preguntas frecuentes

¿Por qué en microfaradios? La mayoría de los condensadores reales se especifican en µF o nF; la calculadora convierte los µF a faradios (\(\times 10^{-6}\)) antes de hacer el cálculo.

¿Cuánto tarda en descargarse por completo? En la práctica, tras \(5\tau\) el condensador conserva menos del 1 % de su carga y se considera descargado.

¿Sirve también para la carga? No, modela únicamente la descarga. La carga sigue la fórmula \(V(t) = V_0(1 - e^{-t/(R\,C)})\).
