Calculadora de condensador esférico

Calculadora de condensador esférico

Popular AI Skill PRO

Ingresar cálculo

Fórmula

C=4πε0εr·abb−aC = 4\pi\,\varepsilon_0\,{\varepsilon_r} \cdot \frac{\text{a}\,\text{b}}{\text{b} - \text{a}}
Estadísticas de uso

Publicidad

Resultados

Capacidad
11,1265
Picofaradios (pF)
Faradios (F) 0,000000000011127 F
Nanofaradios (nF) 0,011127 nF
Microfaradios (µF) 0,000011127 µF

Informar de un error en esta página

¿Qué es un condensador esférico?

Un condensador esférico está formado por dos esferas conductoras concéntricas, una de radio interior a y otra de radio exterior b, separadas por el vacío o por un material dieléctrico. Cuando se deposita una carga en las esferas, entre ellas aparece un campo eléctrico radial que almacena energía. Esta calculadora obtiene la capacidad a partir de ambos radios y de la permitividad relativa del dieléctrico.

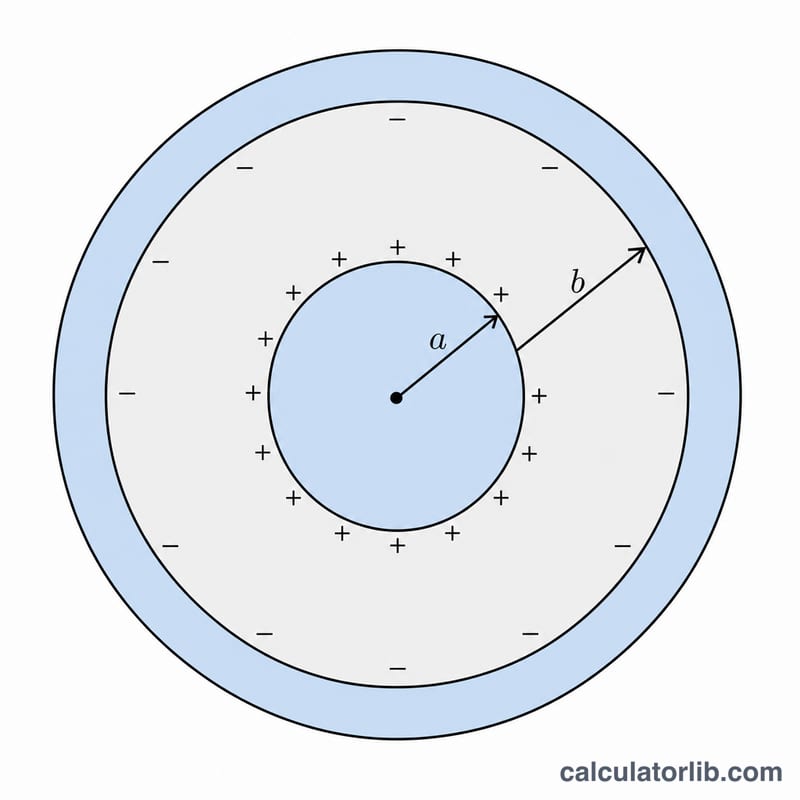

Sección transversal de dos esferas concéntricas con radio interior a y radio exterior b separadas por un espacio dieléctrico
Un condensador esférico: dos esferas conductoras concéntricas de radios a y b con un dieléctrico entre ellas.

Cómo usarla

Introduce el radio interior a y el radio exterior b en metros (b debe ser mayor que a) y la permitividad relativa εr del material que llena el espacio entre las esferas (usa 1 para el vacío o el aire). El resultado se muestra en faradios, picofaradios, nanofaradios y microfaradios.

La fórmula explicada

La capacidad viene dada por $$C = 4\pi\,\varepsilon_0\,\varepsilon_r \cdot \frac{a\,b}{b - a}$$ donde \(\varepsilon_0 = 8{,}854\times10^{-12}\ \text{F/m}\) es la permitividad del vacío. Cuanto más cerca están las esferas entre sí (\(b \to a\)), menor es la separación y mayor resulta la capacidad. Un dieléctrico (\(\varepsilon_r > 1\)) aumenta la capacidad de forma proporcional.

Publicidad

Ejemplo resuelto

Para \(a = 0{,}05\ \text{m}\) y \(b = 0{,}10\ \text{m}\) en el vacío (\(\varepsilon_r = 1\)): \(a\cdot b = 0{,}005\) y \(b - a = 0{,}05\), de modo que \(\frac{a\cdot b}{b-a} = 0{,}1\). Entonces $$C = 4\pi\cdot 8{,}854\times10^{-12}\cdot 1\cdot 0{,}1 \approx 1{,}1126\times10^{-11}\ \text{F} \approx 11{,}13\ \text{pF}.$$

Preguntas frecuentes

¿Por qué b debe ser mayor que a? La esfera exterior rodea a la interior; si \(b \le a\) la geometría no tiene sentido y la capacidad queda indefinida.

¿Y si la esfera exterior está en el infinito? Cuando \(b \to \infty\), se obtiene \(C \to 4\pi\varepsilon_0\varepsilon_r\,a\), que es la capacidad de una esfera aislada.

¿Influye el dieléctrico en el resultado? Sí: rellenar el hueco con un material de permitividad \(\varepsilon_r\) multiplica la capacidad por \(\varepsilon_r\).
