가로형 원통 탱크 용량 계산기란?

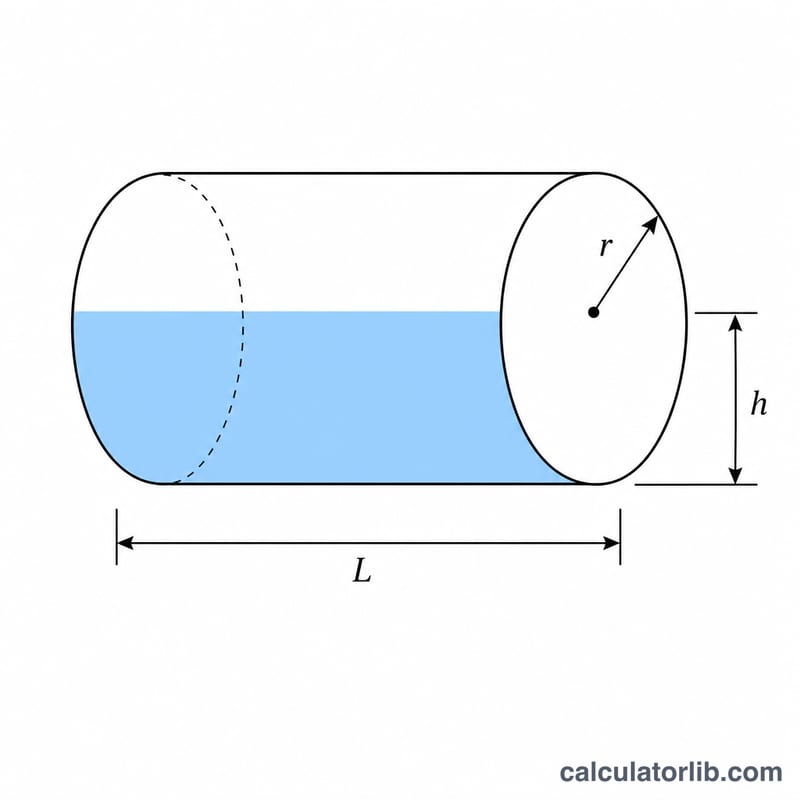

이 계산기는 옆으로 눕혀진 가로형 원통 탱크 안에 액체가 얼마나 들어 있는지 계산합니다. 연료 탱크, 물탱크(저수조), 프로판 가스통, 화학물질 저장 드럼처럼 원통을 가로로 눕힌 형태에서 흔히 볼 수 있는 구조죠. 탱크가 눕혀져 있으면 액체의 수면이 원형 단면을 가로지르는 직선(현, chord)을 이루기 때문에, 채워진 부분의 단면은 원의 활꼴(circular segment)이 됩니다. 전체 용량은 바로 이 활꼴 면적에 탱크 길이를 곱한 값입니다.
사용 방법
탱크의 지름, 탱크의 길이(가로로 길게 뻗은 방향의 치수), 그리고 탱크 바닥에서 수직으로 잰 액체의 높이를 입력하세요. 길이 단위를 선택하면, 계산기가 부분 채움 용량(부피 단위), 채움 비율(%), 가득 찼을 때의 전체 용량을 알려주고, 그 결과를 리터와 US갤런으로도 변환해 줍니다. 탱크가 가득 찼을 때의 용량을 보려면 액체 높이를 지름과 같은 값으로 설정하면 됩니다.
공식 풀이

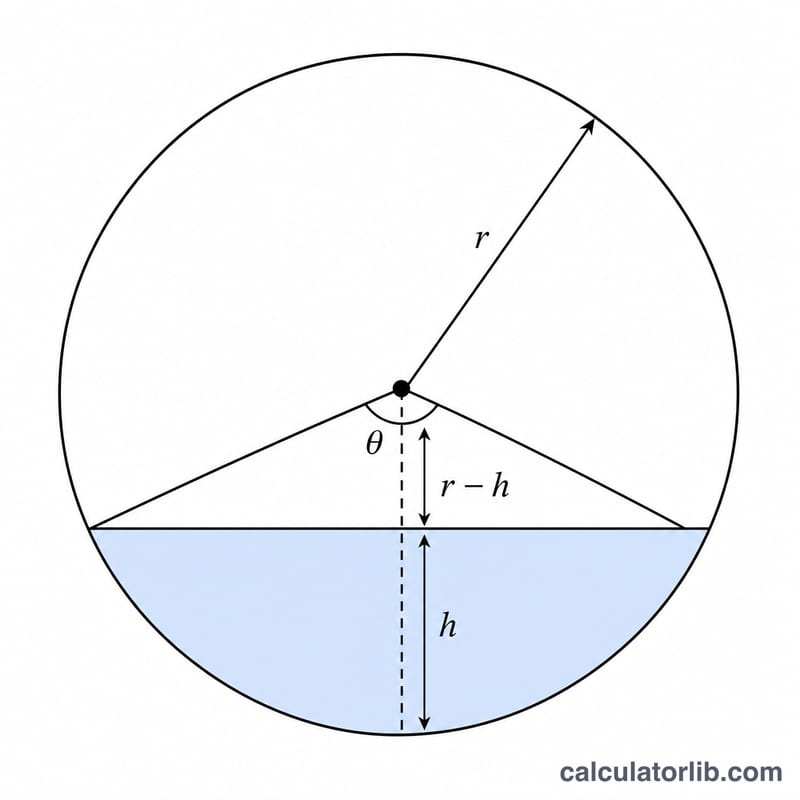

탱크가 가득 찼을 때의 부피는 간단히 \(V = \pi \cdot r^{2} \cdot L\) 입니다. 액체가 높이 \(h\)까지만 차 있는 부분 채움의 경우, 액체 단면은 원의 활꼴이 되므로 다음과 같습니다.
$$V = L\left[\,r^{2}\cos^{-1}\!\left(\frac{r-h}{r}\right) - (r-h)\sqrt{2rh-h^{2}}\,\right]$$여기서 r은 반지름(지름 ÷ 2)입니다. h = r일 때(절반이 찼을 때) 역코사인 값이 π/2가 되어, 부피는 예상대로 전체 용량의 정확히 절반이 됩니다.
계산 예시
지름 = 2 m이므로 r = 1 m, 길이 L = 5 m, 액체 높이 h = 1 m(정확히 절반)라고 합시다. h = r이므로 공식에 넣으면 $$V = 5 \cdot \left(1^{2} \cdot \cos^{-1}(0) - 0 \cdot \sqrt{\ldots}\right) = 5 \cdot (1 \cdot 1.5708) = 7.854 \text{ m}^{3}$$ 가 됩니다. 가득 찬 탱크의 용량은 \(\pi \cdot 1^{2} \cdot 5 = 15.708 \text{ m}^{3}\) 이므로 현재 50%에 해당하며, 절반이 찬 탱크와 정확히 일치합니다. 이는 7,854리터, 약 2,074 US갤런에 해당합니다.
채우기 높이 vs. 부피 참고표 (계량봉 표)
평평한 끝을 가진 수평 원통의 경우, 탱크의 채워진 부분은 오직 하나의 무차원 량에만 의존합니다: 채우기 비율 \(x = h/D\)인데, 여기서 \(h\)는 쉘 내부의 가장 낮은 점에서 측정한 액체 깊이이고 \(D\)는 내부 지름입니다. \(r = D/2\)로 쓰고 \(h = 2rx\)를 원형 세그먼트 부피 공식에 대입하면, 탱크 길이 \(L\)과 반지름 \(r\)은 완전히 상쇄됩니다:
$$\frac{V}{V_{\text{전체}}} = \frac{\cos^{-1}(1-2x) - 2(1-2x)\sqrt{x(1-x)}}{\pi}$$아래의 중간 열은 그 보편적 비율입니다. 오른쪽 열은 하나의 예시일 뿐입니다 — 내부 지름이 2m이고 길이가 5m인 탱크의 경우, 전체 용량은 \(\pi r^{2} L = \pi (1\ \text{m})^{2}(5\ \text{m}) = 15.708\ \text{m}^{3}\) (15,708 리터)입니다.
| 채우기 비율 \(h/D\) | 전체 부피의 백분율 | 2 m × 5 m 탱크의 부피 (m³) |
|---|---|---|
| 0.05 | 1.87% | 0.294 |
| 0.10 | 5.20% | 0.817 |
| 0.15 | 9.41% | 1.477 |
| 0.20 | 14.24% | 2.236 |
| 0.25 | 19.55% | 3.070 |
| 0.30 | 25.23% | 3.963 |
| 0.35 | 31.19% | 4.900 |
| 0.40 | 37.35% | 5.867 |
| 0.45 | 43.64% | 6.856 |
| 0.50 | 50.00% | 7.854 |
| 0.55 | 56.36% | 8.852 |
| 0.60 | 62.65% | 9.841 |
| 0.65 | 68.81% | 10.808 |
| 0.70 | 74.77% | 11.745 |
| 0.75 | 80.45% | 12.638 |
| 0.80 | 85.76% | 13.471 |
| 0.85 | 90.59% | 14.230 |
| 0.90 | 94.80% | 14.891 |
| 0.95 | 98.13% | 15.414 |
| 1.00 | 100.00% | 15.708 |
참고 — 백분율은 순수 기하학입니다. 이는 탱크 길이 및 탱크 지름과 무관하므로, 동일한 열이 500리터 에어 리시버와 50,000리터 도로 탱커 배럴 모두에 적용됩니다. 백분율에 자신의 탱크의 전체 용량을 곱하여 부피를 구합니다. 표는 또한 반 채움 선에 대해 대칭입니다: \(h/D = x\)에서의 백분율과 \(h/D = 1-x\)에서의 백분율은 항상 100%를 더합니다 (예를 들어 19.55% + 80.45% = 100%).
두 가지 실질적인 주의사항입니다. 첫째, 차트는 평평한 끝을 가진 참 원통을 가정합니다; 접시 모양, 타원형 또는 반구형 헤드가 있는 탱크는 \(\pi r^{2} L\)보다 더 많이 보유하며, 헤드의 추가 부피는 쉘과 같은 비율로 채워지지 않으므로, 평평한 끝 계량봉 표는 그러한 탱크에서 과소 판독됩니다. 둘째, \(h\)는 상승된 채우기 목을 통과하거나 벽 두께를 포함하는 계량봉의 길이가 아니라 쉘 내부의 액체 깊이여야 합니다.
손으로 수평 탱크 부피를 계산하는 방법
수평 원통의 부분 채움 부피는 원형 세그먼트의 넓이에 탱크의 길이를 곱한 값입니다:
$$V = L\left[\,r^{2}\cos^{-1}\!\left(\frac{r-h}{r}\right) - (r-h)\sqrt{2rh-h^{2}}\,\right]$$이 순서대로 진행하여 모든 길이를 같은 단위로 유지하십시오 (모든 미터, 모든 센티미터, 모든 피트 또는 모든 인치 — 계산기의 단위 선택기에서 하는 동일한 선택). 아래의 계산된 숫자는 내부 지름 \(D = 2\) m, 길이 \(L = 5\) m, 깊이 \(h = 0.6\) m로 채워진 탱크용입니다.
- 지름을 반으로 나누어 반지름을 구합니다. \(r = D/2 = 2 \div 2 = 1\) m.
- 비율 \((r-h)/r\)을 형성합니다. \((1 - 0.6) \div 1 = 0.4\). 이 숫자는 항상 \(-1\)과 \(+1\) 사이입니다; 범위를 벗어나면 \(h\)는 유효한 깊이가 아닙니다.
- 라디안에서 역코사인을 계산합니다. \(\cos^{-1}(0.4) = 1.159280\) rad. 계산기가 각도 모드로 잠겨있으면 \(66.4218^\circ\)를 반환합니다; 변환하려면 \(57.2958\) (즉, \(180/\pi\))으로 나눕니다: \(66.4218 \div 57.2958 = 1.159280\) rad. 직접 각도를 사용하는 것은 여기서 가장 흔한 오류이며 답을 약 57배 부풀립니다.
- \(r^{2}\)로 곱합니다. \(1^{2} \times 1.159280 = 1.159280\) m².
- 현 항 \((r-h)\sqrt{2rh-h^{2}}\)을 계산합니다. 먼저 제곱근 안의 수: \(2 \times 1 \times 0.6 - 0.6^{2} = 1.2 - 0.36 = 0.84\), 따라서 \(\sqrt{0.84} = 0.916515\) m. 그러면 \((r-h) = 1 - 0.6 = 0.4\) m, \(0.4 \times 0.916515 = 0.366606\) m²를 얻습니다.
- 빼기. \(1.159280 - 0.366606 = 0.792674\) m² — 이것은 세그먼트의 젖은 단면적입니다.
- 길이 \(L\)로 곱합니다. \(0.792674 \times 5 = \) 3.9634 m³.
- 실제로 필요한 단위로 변환합니다. 1 m³ = 1000 리터이므로 \(3.9634\ \text{m}^{3} = 3963.4\) 리터입니다. 미국 액체 갤런의 경우 세제곱 미터에 264.1721을 곱합니다: \(3.9634 \times 264.1721 = 1047.0\) US gal. (센티미터로 작업한 경우 cm³을 1000으로 나누어 리터를 얻습니다; 피트로 작업한 경우 ft³에 7.48052를 곱하여 미국 갤런을 얻거나, 28.3168을 곱하여 리터를 얻습니다; 입방 인치 × 0.0043290은 미국 갤런입니다.) 여기서 갤런은 미국 액체 갤런입니다 — 영국에서 여전히 사용되는 제국 갤런은 약 20% 더 크며, 세제곱 미터당 219.969 제국 갤런입니다.
합리성 확인으로, \(h/D = 0.6/2 = 0.30\)이고 위의 계량봉 차트는 전체의 25.23%를 제공합니다. 전체 용량은 \(\pi \times 1^{2} \times 5 = 15.708\) m³이고, \(0.2523 \times 15.708 = 3.963\) m³ — 동일한 답입니다.
부호 주의 및 경계 경우
- \((r-h)\)는 반 채움 선 위에서 음수가 됩니다. \(h > r\)일 때, 항 \(r-h\)는 음수이므로 5단계는 음수를 생성하고 6단계는 이를 제거하는 대신 그 크기를 더합니다. 음수 기호를 유지하십시오 — 절대값을 사용하지 마십시오. 예를 들어 같은 탱크에서 \(h = 1.4\) m인 경우: \((r-h)/r = -0.4\), \(\cos^{-1}(-0.4) = 1.982313\) rad, \(\sqrt{2(1)(1.4)-1.4^{2}} = \sqrt{0.84} = 0.916515\), 그리고 \((-0.4)(0.916515) = -0.366606\), 따라서 넓이는 \(1.982313 - (-0.366606) = 2.348919\) m²이고 \(V = 11.745\) m³ — 올바르게 74.77% 가득, 25.23% 경우의 여집합입니다.
- 계산기는 음수 arccos 인수를 수락해야 합니다. 음수의 \(\cos^{-1}\)은 \(\pi/2\)과 \(\pi\) 라디안(90°에서 180°) 사이의 각도를 반환합니다; \(\pi/2\) 이상의 결과는 반 채움보다 더 많이 찬 탱크에서 정상이고 예상됩니다.
- \(h \ge D\): 탱크가 가득 찼습니다. 공식은 \(0 \le h \le D\)에서만 정의됩니다. 정확히 \(h = D\)에서 제곱근 항은 사라지고 \(\cos^{-1}(-1) = \pi\), 따라서 올바르게 \(V = \pi r^{2} L\)로 줄어듭니다. D보다 큰 보고된 깊이의 경우 \(h = D\)로 고정하고 외삽하는 대신 전체 용량을 보고하십시오 — 쉘 위의 계량봉 판독값은 보통 탱크에 라이저가 있거나 입력된 지름이 잘못되었음을 의미합니다.
- \(h \le 0\): 부피는 0입니다. \(h = 0\)에서 \(\cos^{-1}(1) = 0\)이고 제곱근 안의 수는 0이므로 \(V = 0\). 음수 깊이는 물리적 의미가 없으며 arccos 인수를 \([-1, 1]\) 범위 밖에 놓아 영역 오류를 반환합니다.
- 정밀도는 비어있을 때와 가득 찼을 때 중요합니다. \(h/D \approx 0.5\) 근처에서 부피는 깊이에 따라 거의 선형으로 변하지만, 쉘의 위아래 근처에서는 곡선이 매우 평평하므로 몇 밀리미터의 계량봉 오차가 훨씬 작은 부피 오차로 변환됩니다 — 반대로, \(\cos^{-1}\)을 소수점 이하 2~3자리로만 반올림하면 결과가 눈에 띄게 왜곡될 수 있습니다. 3단계에서 6단계까지 최소 6개의 유효숫자를 유지하십시오.
자주 묻는 질문
어떤 단위를 사용해야 하나요? 지름, 길이, 높이에 동일한 길이 단위를 일관되게 쓰기만 하면 됩니다. 계산기가 결과 부피를 리터와 갤런으로 자동 변환해 줍니다.
높이가 지름보다 크면 어떻게 되나요? 높이는 지름까지로 제한되며, 그 경우 가득 찬 탱크의 전체 용량이 반환됩니다.
세로형(수직) 탱크에도 쓸 수 있나요? 아니요. 세로로 세운 원통은 \(V = \pi \cdot r^{2} \cdot h\) 공식을 사용합니다. 이 계산기는 옆으로 눕힌 가로형 탱크 전용입니다.
