투수계수란?
투수계수(K)는 흙, 모래, 자갈, 균열 암반과 같은 다공질 매질을 통해 물이 얼마나 쉽게 흐르는지를 나타내는 값입니다. 지하수 수리학, 지반공학, 환경 부지 조사에서 매우 중요한 변수로 쓰입니다. K가 크면(예: 깨끗한 자갈) 물이 자유롭게 흐르고, K가 작으면(예: 점토) 물의 흐름이 크게 제한됩니다. 이 계산기는 정수두(constant-head) 투수시험 결과를 다르시 법칙에 대입해 K를 구합니다.
계산 공식
다르시 법칙으로부터 투수계수는 다음과 같이 표현됩니다.
$$K = \frac{Q \cdot L}{A \cdot \Delta h}$$

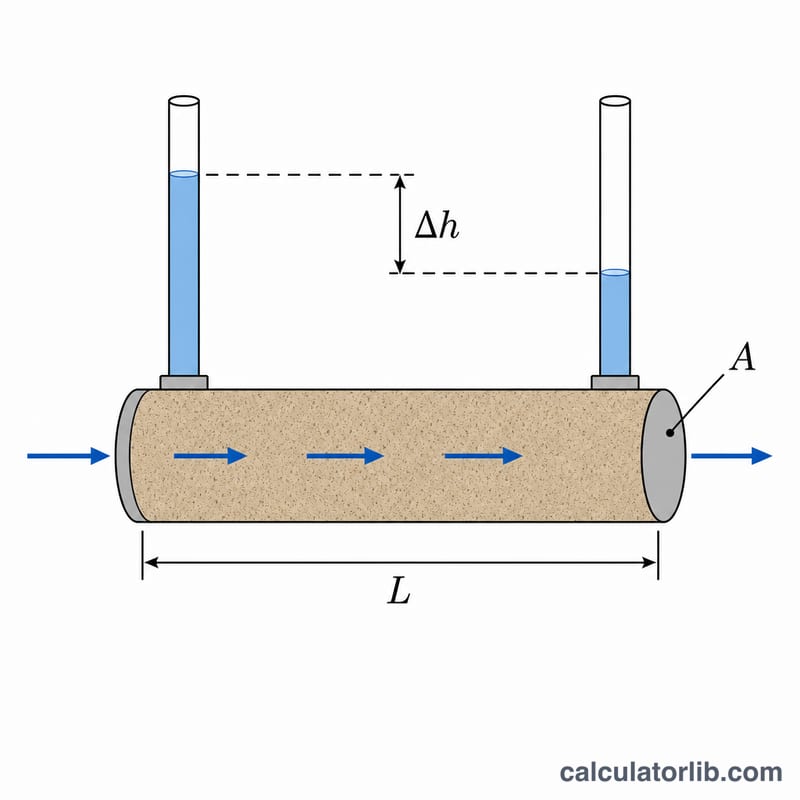

여기서 \(Q\)는 체적 유량(m³/s), \(L\)은 흐름 방향을 따라 측정한 시료의 길이(m), \(A\)는 흐름에 수직인 단면적(m²), \(\Delta h\)는 시료 양단의 수두차(수두 손실, m)입니다. 결과값 \(K\)는 속도와 같은 단위(m/s)를 가집니다.
사용 방법
측정한 유량, 시료 길이, 시료의 단면적, 그리고 유입부와 유출부 사이의 수두차를 입력하세요. 계산기는 \(K\)를 m/s 단위로 보여 주고, 사용 편의를 위해 m/day로도 변환해 줍니다. 모든 입력값은 반드시 일관된 SI 단위로 맞춰 주세요.
예제로 따라 하기
\(Q = 0.0001\) m³/s, \(L = 0.5\) m, \(A = 0.01\) m², \(\Delta h = 1.0\) m라고 가정해 봅시다. 그러면 $$K = \frac{0.0001 \times 0.5}{0.01 \times 1.0} = \frac{0.00005}{0.01} = 0.005 \text{ m/s}$$가 됩니다. 여기에 하루의 초 수인 86,400을 곱하면 432 m/day가 되는데, 이는 굵은 모래(조사)에서 흔히 볼 수 있는 값입니다.
재료별 일반적인 수리전도도 값
포화 상태의 수리전도도 K는 자연 토양 재료에서 13자릿수 이상에 걸쳐 변합니다. 아래 범위는 Freeze & Cherry(1979, Groundwater)와 Fetter(Applied Hydrogeology)의 취지에 따라 정리한 대략적이고 반올림된 값입니다. 실제 값은 입자 크기 분포, 다짐 상태, 균열 및 풍화에 따라 달라지므로, 이를 설계값이 아닌 자릿수 수준의 값으로 보아야 합니다. m/day는 m/s 값에 86,400을 곱하여 얻습니다.
| 재료 | 일반적인 K (m/s) | 일반적인 K (m/day) | 투수성 / 배수 등급 |
|---|---|---|---|
| 깨끗한 자갈 | 3×10-4 ~ 3×10-2 | ≈ 26 ~ 2,600 | 매우 높음 (배수 우수) |
| 굵은 모래 | 9×10-7 ~ 6×10-3 | ≈ 0.08 ~ 520 | 높음 |
| 중간 모래 | 9×10-7 ~ 5×10-4 | ≈ 0.08 ~ 43 | 높음 ~ 보통 |
| 고운 모래 | 2×10-7 ~ 2×10-4 | ≈ 0.02 ~ 17 | 보통 |
| 실트질 모래 | 10-7 ~ 10-3 | ≈ 0.009 ~ 86 | 보통 ~ 낮음 |
| 실트 | 10-9 ~ 10-5 | ≈ 0.0001 ~ 0.9 | 낮음 (배수 불량) |
| 빙하 퇴적토(모레인) | 10-12 ~ 10-6 | ≈ 10-7 ~ 0.09 | 낮음 ~ 매우 낮음 |
| 점토 (풍화되지 않은) | 10-12 ~ 10-9 | ≈ 10-7 ~ 10-4 | 사실상 불투수성 |
| 균열 암반 (화성암/변성암) | 10-8 ~ 10-3 | ≈ 0.0009 ~ 86 | 낮음 ~ 높음 (균열에 따라 좌우) |
| 비균열 암반 (화성암/변성암) | 10-14 ~ 10-10 | ≈ 10-9 ~ 10-5 | 사실상 불투수성 |
참고: 환산 관계 1 cm/s = 0.01 m/s = 864 m/day. 출처: Freeze & Cherry(1979); Fetter(2001). 표에 제시된 값보다 항상 현장 특정 측정값을 우선하십시오.
K 결과 해석하기
계산기는 다음 형태의 다르시 법칙을 적용합니다.
$$K = \frac{Q \cdot L}{A \cdot \Delta h}$$
여기서 Q는 체적 유량, L은 흐름 경로를 따라 측정한 시료 길이, A는 흐름에 수직인 단면적, Δh는 시료 양단의 수두 손실입니다. 단위를 일관되게 사용하십시오. K는 길이/시간 단위로 나오므로, Q를 cm³/s, L과 Δh를 cm, A를 cm²로 입력하면 K는 cm/s 단위가 됩니다.
예시: Q = 0.5 cm³/s, L = 10 cm, A = 20 cm², Δh = 25 cm일 때 \(K = \frac{0.5 \times 10}{20 \times 25} = \frac{5}{500} =\) 0.01 cm/s (10-4 m/s)이며, 이는 깨끗한 중간 모래에서 굵은 모래 수준에 해당합니다.
결과 분류하기
- K > 10-3 m/s (≈ 86 m/day): 자갈 또는 깨끗한 굵은 모래; 배수가 매우 빠름; 생산성이 높은 대수층 재료.
- 10-5 ~ 10-3 m/s: 모래 및 실트질 모래; 배수 양호; 일반적으로 좋은 대수층.
- 10-8 ~ 10-5 m/s: 실트, 고운 실트질 재료, 모레인; 배수가 불량하거나 보통; 한계적인 대수층 또는 누수 비피압층.
- K < 10-9 m/s: 점토 및 비균열 암반; 사실상 비피압층 또는 차단층. 많은 매립지 차수층 규격이 K ≤ 10-9 m/s를 목표로 하지만, 요구 사항은 관할 지역(국가 또는 지방)에 따라 다릅니다.
수리전도도가 한 자릿수 커질 때마다 동일한 동수경사와 단면적에서 흐름은 10배 늘어납니다. 동일한 조건에서 10-4 m/s의 모래는 10-9 m/s의 점토보다 약 100,000배 많은 물을 통과시킵니다.
다르시 법칙의 가정과 한계
- 층류: 입자 직경 기준 레이놀즈 수가 낮을 때(대략 1~10 미만)에만 유효합니다. 굵은 자갈이나 양수정 주변에서는 흐름이 난류가 될 수 있으며, 이 경우 측정된 K가 실제보다 낮게 나타납니다.
- 포화, 정상 상태 흐름: 시료는 공기가 갇히지 않은 완전 포화 상태여야 합니다. 불포화 토양의 K는 함수비에 따라 달라집니다.
- 균질하고 대표성 있는 시료: 실내 시추 코어는 균열, 층리 또는 대공극을 포착하지 못할 수 있으므로, 현장 K가 실내 K보다 훨씬 클 수 있습니다.
- 정수두 시험: 굵고 투수성이 높은 토양(깨끗한 모래 및 자갈, 대략 K > 10-4 cm/s)에 가장 적합하며, 예: ASTM D2434.
- 변수두 시험: 세립토(실트 및 점토, 대략 K 10-3~10-7 cm/s)에 가장 적합하며, 정수두에서는 흐름이 너무 느려 정확히 측정하기 어려운 경우에 사용합니다. 매우 낮은 K에는 가요성 벽 투수시험기(예: ASTM D5084)가 일반적으로 사용됩니다.
온도와 유체 점성
K는 매질과 유체 모두에 따라 달라집니다.
$$K = \frac{k \, \rho \, g}{\mu}$$
여기서 k는 고유 투수율, ρ는 유체 밀도, g는 중력 가속도, μ는 동점성이 아닌 동적 점성계수입니다. 물의 점성은 온도가 올라갈수록 낮아지므로(10 °C에서 약 1.31 mPa·s, 20 °C에서 1.00 mPa·s), 10 °C에서 측정한 K는 20 °C에서의 값보다 약 23% 낮습니다. 따라서 실내 시험 결과는 보통 기준 온도인 20 °C로 보정합니다. 물 이외의 유체(염수, 오일, 오염물질)는 ρ와 μ가 다르므로 물에 대한 K를 그대로 적용할 수 없으며, 대신 고유 투수율 k를 사용하십시오.
이 내용은 일반적인 기술 정보이며, 설계 결정에는 현장 시험과 자격을 갖춘 기술자 또는 수문지질학자의 검토를 받으십시오.
자주 묻는 질문
어떤 단위를 써야 하나요? 전체적으로 SI 단위를 사용하세요. 유량은 m³/s, 길이·면적·수두는 미터(m) 기준입니다. 그러면 \(K\)는 m/s 단위로 나옵니다.
일반적인 K 값은 어느 정도인가요? 자갈: \(10^{-2}\)~\(1\) m/s, 모래: \(10^{-5}\)~\(10^{-2}\), 실트: \(10^{-9}\)~\(10^{-5}\), 점토: \(10^{-9}\) m/s 이하입니다.
투수성(permeability)과 같은 개념인가요? 아닙니다. 고유 투수성(intrinsic permeability)은 매질의 특성에만 좌우되지만, 투수계수는 매질뿐 아니라 유체의 밀도와 점성(즉 물의 물성)에도 영향을 받습니다.
