鏈輪齒比計算器

鏈輪齒比計算器

領先 AI Skill PRO

輸入計算

數學公式

齒比=被動齒數主動齒數\text{齒比} = \frac{\text{被動齒數}}{\text{主動齒數}}

計算範例

齒比=4020=2\text{齒比} = \frac{40}{20} = 2
使用統計

廣告

結果

主動鏈輪齒數 20
被動鏈輪齒數 40
齒比 2
減速百分比 -100%
減速比 0.5
20
→
40
1 : 2

回報本頁錯誤

鏈輪齒比計算器的用途

鏈輪齒比計算器能算出鏈條傳動系統中兩個鏈輪之間的關係——這類系統廣泛應用於自行車、機車、卡丁車、輸送帶以及各式工業機械。透過比較兩個鏈輪的齒數,計算器會告訴你傳動是加速還是減速,以及在過程中扭力如何隨之變化。本工具不限定單位,因此適用於任何地區或度量標準。

你只需輸入兩個數值:

  • 主動鏈輪齒數——連接動力來源(引擎、馬達或踏板曲柄)的鏈輪。預設值為 20。
  • 被動鏈輪齒數——接收動力並驅動車輪或負載的鏈輪。預設值為 40。

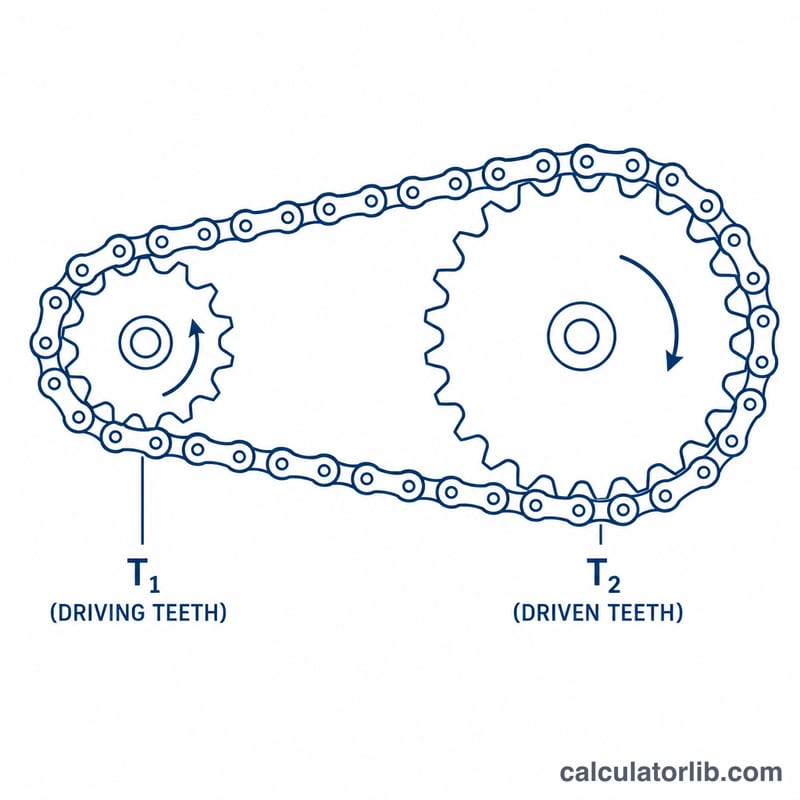

鏈傳動中較小的主動鏈輪透過鏈條連接到較大的從動鏈輪
鏈傳動:主動鏈輪透過鏈條帶動從動鏈輪轉動。

公式解析

本計算器採用標準的齒輪比關係式:

  • 齒比 = 被動齒數 ÷ 主動齒數
  • 減速比 = 1 ÷ 齒比(輸出轉速與輸入轉速的比值)
  • 減速百分比 = (1 − 齒比)× 100

$$\text{Ratio} = \frac{\text{Driven Teeth}}{\text{Driving Teeth}}$$

齒比大於 1 表示減速並提升扭力(牽引力更強,但輸出較慢);齒比小於 1 則代表超速傳動(overdrive)——輸出更快,但扭力較小。計算器同時會依比例繪製兩個鏈輪的示意圖,並將繪製尺寸上限設為 150 單位,讓齒數差距較大的組合仍能按比例清楚顯示。

廣告
示意圖顯示從動齒數除以主動齒數等於鏈輪傳動比
傳動比為從動齒數除以主動齒數。

實際範例

以預設值為例——主動鏈輪 20 齒、被動鏈輪 40 齒:

  • 齒比 = 40 ÷ 20 = 2.0
  • 減速比 = 1 ÷ 2.0 = 0.5(輸出轉速為輸入的一半)
  • 減速百分比 = (1 − 2.0)× 100 = −100%

$$\text{Ratio} = \frac{40}{20} = 2.0$$

2:1 的齒比代表主動鏈輪每轉兩圈,被動鏈輪才轉一圈。你會損失一半的速度,但扭力大約增加一倍——這對爬坡或搬運重物特別有用。

鏈輪術語與定義

主動鏈輪
輸入端的鏈輪,安裝在馬達、引擎或踏板曲柄軸上。它拉動鏈條並為系統提供動力。
從動鏈輪
輸出端的鏈輪,由鏈條帶動旋轉,並將動力傳遞給負載,例如車輪、輸送滾筒或軸。
齒數
鏈輪上的齒數。它決定傳動比,並與鏈條節距共同決定鏈輪的節圓直徑。
齒輪/鏈輪傳動比
從動齒數除以主動齒數。它等於輸入轉速除以輸出轉速。
減速
輸出轉速低於輸入轉速的傳動狀態(傳動比大於 1)。它以速度換取扭矩。
增速
輸出轉速高於輸入轉速的傳動狀態(傳動比小於 1)。它以扭矩換取速度。
扭矩
作用在軸上的旋轉力,常以 N·m 或 lb·ft 為單位量測。在減速傳動中,輸出扭矩大致與傳動比成正比增加,但會扣除損耗。
鏈條節距
相鄰鏈條銷軸中心之間的距離,例如標準 #40 或 08B 滾子鏈為 12.7 mm(1/2 英吋)。鏈輪與鏈條必須具有相同的節距。
鏈條傳動效率
輸入功率扣除摩擦損失後,實際傳送到輸出端的比例。對於對正良好且有潤滑的滾子鏈,通常約為 95–98%。

常見問題

2:1 的鏈輪齒比是什麼意思?
代表被動鏈輪的齒數是主動鏈輪的兩倍,因此輸出轉速減半,但能換來更大的扭力。

要怎麼讓機器跑得更快?
改用較小的被動鏈輪,或較大的主動鏈輪。這會讓齒比降到 1 以下(超速傳動),提升輸出轉速,但扭力會隨之下降。

為什麼我的減速百分比是負數?
負值只是單純表示齒比大於 1——代表系統正在減速並放大扭力,而不是進行超速傳動。
