¿Qué es una calculadora de pendiente?

Una calculadora de pendiente convierte un desnivel vertical y una distancia horizontal en la inclinación del terreno, expresada de varias formas: como porcentaje de pendiente, como ángulo en grados, como longitud real del talud (la hipotenusa) y como relación entre la distancia y el desnivel. La pendiente se utiliza constantemente en carreteras, vías de tren, accesos, rampas, senderos de montaña y diseño de drenajes. Esta herramienta funciona con cualquier unidad: usa metros, pies o la que prefieras, siempre que el desnivel y la distancia se expresen en la misma unidad.

Cómo utilizarla

Introduce el desnivel (la diferencia de altura) y la distancia horizontal recorrida. Pulsa calcular y verás al instante la pendiente en porcentaje, el ángulo de inclinación, la longitud diagonal del talud y la relación. Por ejemplo, una carretera que sube 10 metros a lo largo de 100 metros de distancia horizontal tiene una pendiente del 10 %.

La fórmula, paso a paso

El porcentaje de pendiente es simplemente \(\frac{\text{desnivel}}{\text{distancia}} \times 100\). El ángulo se obtiene con la arcotangente:

$$\text{ángulo} = \tan^{-1}\!\left(\frac{\text{desnivel}}{\text{distancia}}\right) \times \frac{180}{\pi}$$

pasando los radianes a grados. La longitud del talud —el trayecto real que recorres por la inclinación— se calcula con el teorema de Pitágoras: \(\sqrt{\text{desnivel}^{2} + \text{distancia}^{2}}\).

Publicidad

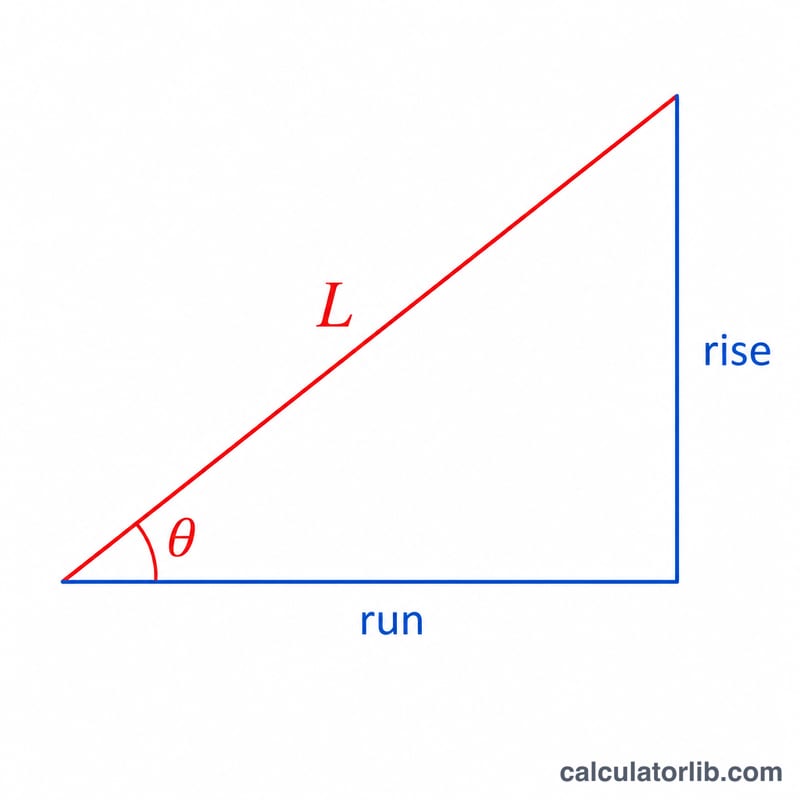

Triángulo rectángulo que muestra el ascenso, el avance, la longitud de la pendiente L y el ángulo theta
La pendiente relaciona el ascenso vertical con el avance horizontal, formando un triángulo rectángulo con el ángulo de inclinación theta.

Ejemplo resuelto

Imagina un sendero que sube 30 metros a lo largo de una distancia horizontal de 40 metros.

$$\text{Pendiente} = \frac{30}{40} \times 100 = \mathbf{75\%}$$$$\text{Ángulo} = \tan^{-1}\!\left(\frac{30}{40}\right) = \tan^{-1}(0{,}75) \approx \mathbf{36{,}87°}$$$$\text{Longitud del talud} = \sqrt{30^{2} + 40^{2}} = \sqrt{900 + 1600} = \sqrt{2500} = \mathbf{50\ m}$$$$\text{Relación} = \frac{40}{30} \approx \mathbf{1{,}33 : 1}$$
Vista lateral de una carretera inclinada que muestra el ascenso y el avance como pendiente en porcentaje
Una pendiente de carretera expresada en porcentaje compara el ascenso con el avance a lo largo del trayecto.

Tabla de conversión de pendiente, ángulo y relación

La pendiente (%) es la elevación dividida entre la distancia horizontal × 100, y el ángulo es el arcotangente de ese mismo valor elevación/distancia horizontal. La relación que se muestra a continuación se expresa como distancia horizontal:elevación, de modo que 1:20 significa 20 unidades de distancia horizontal por cada 1 unidad de elevación. Los valores están redondeados.

Pendiente (%) Ángulo (°) Relación (distancia horizontal:elevación)
1% 0.57° 1:100
2% 1.15° 1:50
5% 2.86° 1:20
8.33% 4.76° 1:12
10% 5.71° 1:10
12% 6.84° aprox. 1:8.3
15% 8.53° aprox. 1:6.7
20% 11.31° 1:5
25% 14.04° 1:4
33.3% 18.43° 1:3
50% 26.57° 1:2
100% 45° 1:1
173% 60° aprox. 1:0.58

Tenga en cuenta que una pendiente del 100% corresponde a una inclinación de 45°, no a una vertical. La pendiente sigue aumentando sin límite a medida que el ángulo se acerca a 90°.

Pendientes típicas y máximas por aplicación

Las cifras que se indican a continuación son valores de diseño ampliamente publicados, en su mayoría procedentes de normas de Estados Unidos. Otros países utilizan límites distintos, y las normativas locales varían, por lo que siempre debe consultar las reglas que se aplican a su proyecto y ubicación.

Aplicación Pendiente típica / máxima Fuente o contexto
Rampa accesible Máx. 1:12 (8.33%) Normas de accesibilidad ADA de EE. UU.
Sendero accesible (sin rampa requerida) Hasta 1:20 (5%) ADA de EE. UU.; una pendiente superior al 5% se considera rampa
Pendiente transversal de senderos Máx. aprox. 2% ADA de EE. UU. (1:48)
Carreteras Máximo típico de aprox. 5–7%; hasta aprox. 12% en terreno montañoso Práctica de diseño de EE. UU. (contexto AASHTO); depende de la clase de vía y de la velocidad de diseño
Ferrocarriles Habitualmente 1–2% Práctica ferroviaria general; las líneas de carga pesada suelen mantenerse más bajas
Entradas de vehículos residenciales A menudo 12–15% o menos Recomendación común; los límites locales varían
Senderos para senderismo Sostenida de aprox. 10–15% Práctica general de diseño de senderos; los tramos cortos pueden ser más empinados
Drenaje / nivelación de paisajismo Mínimo de aprox. 1–2% alejándose de los edificios Práctica general; algunos códigos de construcción exigen más cerca de las cimentaciones

Considere estas cifras como puntos de referencia generales y no como asesoramiento de cumplimiento normativo. Confírmelas siempre con la autoridad local en materia de construcción, vialidad o accesibilidad.

Publicidad

Interpretación de su resultado de pendiente

Pendiente Descripción
0–2% Casi plano
2–5% Suave
5–8% Moderada
8–12% Empinada
12–20% Muy empinada
Más de 20% Extrema

Estas franjas son guías descriptivas, no normas formales. A medida que aumenta la pendiente, los vehículos tienen menos tracción (especialmente en superficies mojadas, heladas o sueltas), el agua superficial corre más rápido y puede causar erosión, y caminar o pedalear requiere un esfuerzo notablemente mayor.

Ejemplo: un sendero asciende 3 m a lo largo de una distancia horizontal de 40 m. La pendiente es \(\frac{3}{40} \times 100\% = \) 7.5%, que es moderada. El ángulo es \(\tan^{-1}(0.075) \approx 4.29^\circ\), y la longitud de la pendiente es \(\sqrt{3^2 + 40^2} \approx 40.11\) m.

Tenga presente que la pendiente en porcentaje no es lo mismo que los grados: un 10% equivale solo a unos 5.7°. Además, use la distancia horizontal, no la longitud medida sobre la superficie de la pendiente. Usar la longitud de la pendiente como distancia horizontal subestima la pendiente real, especialmente en terrenos empinados. La elevación y la distancia horizontal también deben expresarse en las mismas unidades.

Preguntas frecuentes

¿Qué diferencia hay entre pendiente y ángulo? La pendiente es un porcentaje (desnivel ÷ distancia × 100), mientras que el ángulo se mide en grados. Una pendiente del 100 % equivale a 45°, no a 90°.

¿Puede la pendiente superar el 100 %? Sí. Una pendiente mayor del 100 % significa simplemente que el desnivel es mayor que la distancia horizontal, es decir, que el ángulo supera los 45°.

¿Qué unidades debo usar? Cualquiera sirve, siempre que el desnivel y la distancia estén en la misma unidad, porque la pendiente es una relación entre ambos.
