Qué hace esta calculadora

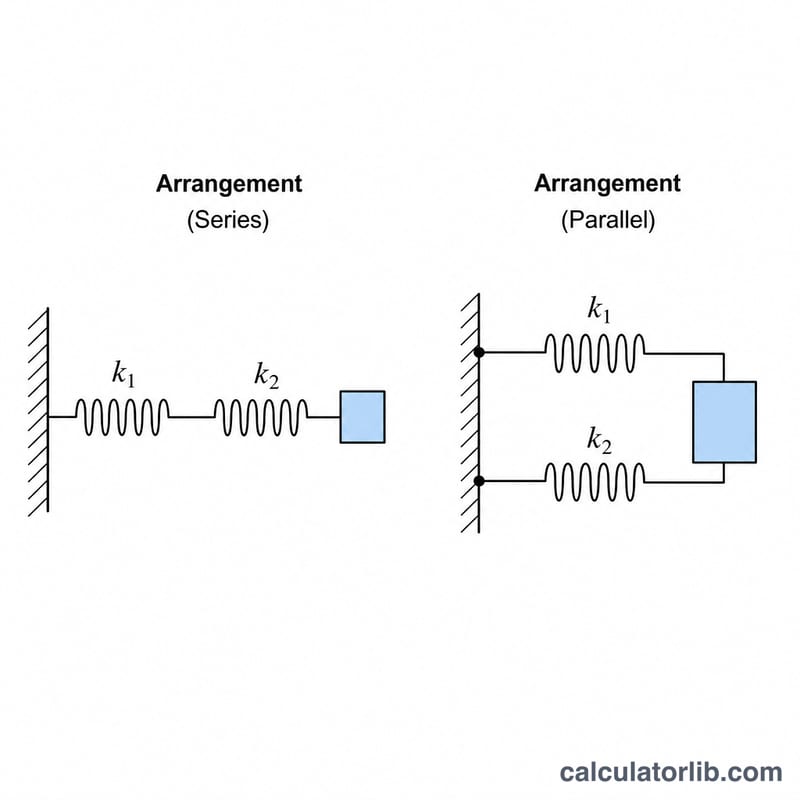

Cuando dos o más muelles soportan una carga, pueden disponerse en serie (uno a continuación del otro) o en paralelo (uno junto al otro). Esta calculadora obtiene la constante elástica equivalente (la rigidez única) que se comportaría exactamente igual que el conjunto, para un máximo de cuatro muelles. La constante elástica k se mide en newton por metro (N/m) e indica la fuerza necesaria para estirar o comprimir un muelle un metro, según la ley de Hooke \(F = kx\).
Cómo usarla
Elige el tipo de combinación —Serie o Paralelo— e introduce la constante elástica de cada muelle. El Muelle 1 y el Muelle 2 son obligatorios; el Muelle 3 y el Muelle 4 son opcionales, así que puedes combinar dos, tres o cuatro muelles. Deja en blanco los campos opcionales para no tenerlos en cuenta. Pulsa calcular para obtener la rigidez equivalente en N/m.
La fórmula explicada

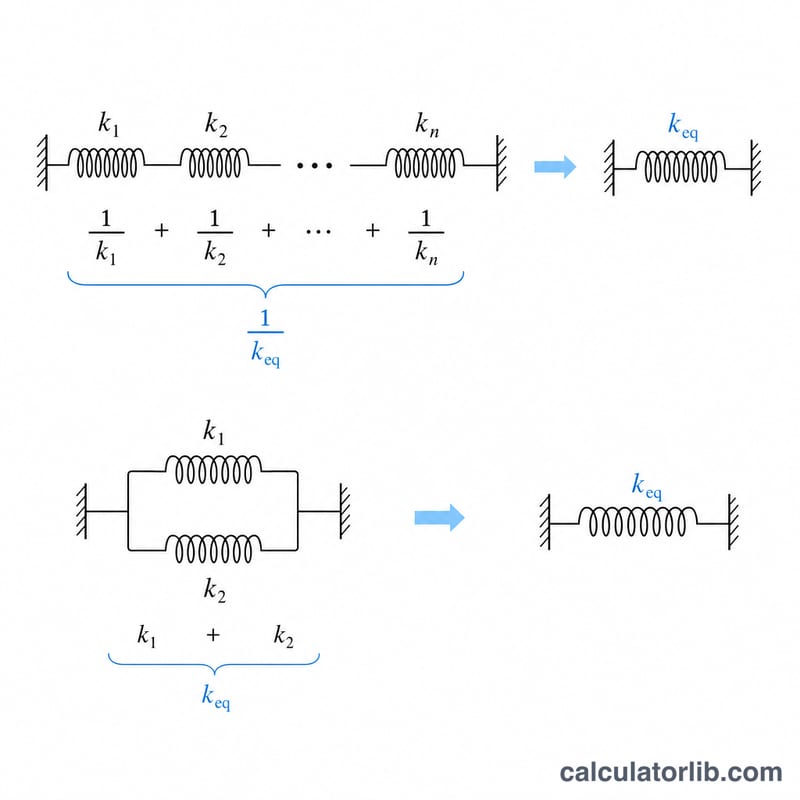

En una disposición en paralelo todos los muelles se estiran lo mismo, de modo que sus fuerzas se suman y las rigideces también: $$k_{eq} = k_1 + k_2 + \ldots$$ El conjunto siempre es más rígido que cualquier muelle individual.
En una disposición en serie cada muelle soporta la misma fuerza, pero los estiramientos se suman, así que lo que se suma son los inversos: $$\frac{1}{k_{eq}} = \frac{1}{k_1} + \frac{1}{k_2} + \ldots$$ El resultado siempre es más blando (\(k\) más pequeña) que el muelle más débil.
Ejemplo resuelto
Tomemos dos muelles, \(k_1 = 100\) N/m y \(k_2 = 200\) N/m. En paralelo: $$k_{eq} = 100 + 200 = 300 \text{ N/m}.$$ En serie: $$\frac{1}{k_{eq}} = \frac{1}{100} + \frac{1}{200} = 0{,}015,$$ de modo que $$k_{eq} = \frac{1}{0{,}015} \approx 66{,}67 \text{ N/m}.$$ La combinación en serie es mucho más blanda que cualquiera de los dos muelles por separado.
Preguntas frecuentes
¿Por qué la serie es más débil que el paralelo? En serie los muelles acumulan su estiramiento, así que una misma fuerza genera más desplazamiento total, lo que se traduce en menor rigidez. En paralelo reparten la carga moviéndose a la vez, por lo que ofrecen más resistencia.
¿Qué unidades debo usar? Utiliza newton por metro (N/m). Mientras todos los muelles usen las mismas unidades, el valor equivalente saldrá en esas mismas unidades.
¿Puedo mezclar serie y paralelo? Esta herramienta trabaja con una sola disposición a la vez. Para redes complejas, reduce los subgrupos paso a paso, usando cada resultado como un muelle equivalente en la siguiente etapa.
