सूत्र (फॉर्मूला)

गियर रेशियो=ड्रिवन दांतड्राइवर दांतजहाँ{आउटपुट स्पीड=इनपुट RPMगियर रेशियोआउटपुट टॉर्क=इनपुट टॉर्क×गियर रेशियो\begin{gathered} \text{गियर रेशियो} = \frac{\text{ड्रिवन दांत}}{\text{ड्राइवर दांत}} \\[1.5em] \text{जहाँ}\quad \left\{ \begin{aligned} \text{आउटपुट स्पीड} &= \frac{\text{इनपुट RPM}}{\text{गियर रेशियो}} \\ \text{आउटपुट टॉर्क} &= \text{इनपुट टॉर्क} \times \text{गियर रेशियो} \end{aligned} \right. \end{gathered}
उपयोग आँकड़े

विज्ञापन

परिणाम

गियर रेशियो
3 : 1
ड्रिवन दांत ÷ ड्राइवर दांत
आउटपुट स्पीड 1,000 RPM
आउटपुट टॉर्क 150 Nm

इस पेज पर त्रुटि की रिपोर्ट करें

गियर रेशियो क्या होता है?

जब दो गियर एक-दूसरे में फँसकर साथ-साथ घूमते हैं, तो घूमने की गति (स्पीड) और घुमाव की ताकत (टॉर्क) किस तरह बदलती है — यही गियर रेशियो बताता है। दरअसल यह ड्रिवन (आउटपुट) गियर के दांतों की संख्या और ड्राइवर (इनपुट) गियर के दांतों की संख्या का अनुपात है। अगर रेशियो 1 से ज़्यादा है, तो आउटपुट इनपुट की तुलना में धीमा घूमेगा लेकिन उसमें टॉर्क ज़्यादा होगा (इसे रिडक्शन कहते हैं)। और अगर रेशियो 1 से कम है, तो आउटपुट तेज़ घूमेगा पर टॉर्क कम होगा (इसे ओवरड्राइव कहते हैं)।

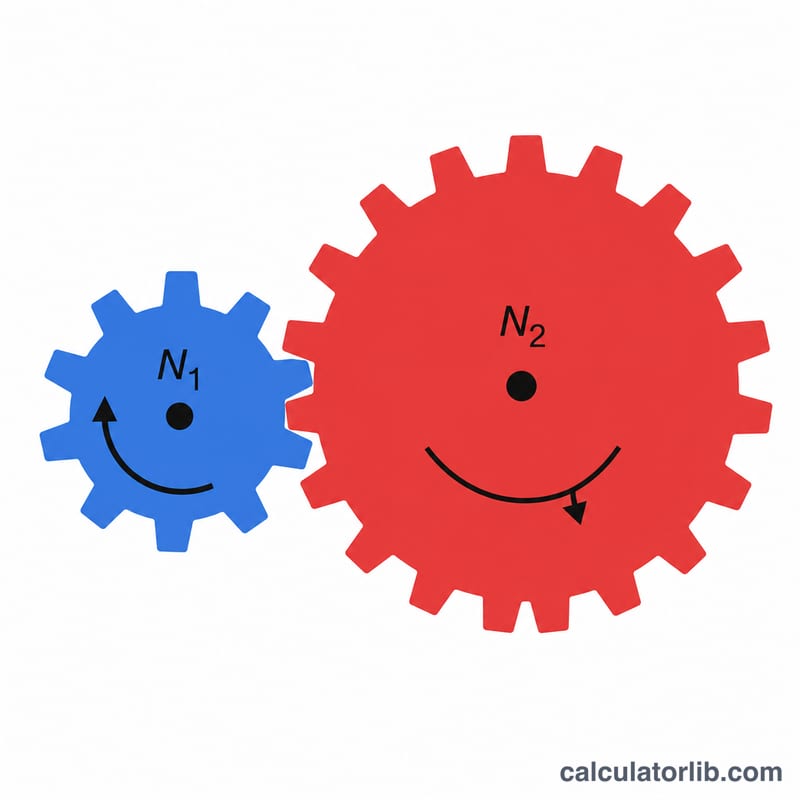

अलग-अलग दाँतों की संख्या वाले दो जुड़े गियर, चालक और चालित के रूप में चिह्नित
एक चालक गियर बड़े चालित गियर से जुड़कर गियर अनुपात बनाता है।

इस कैलकुलेटर का उपयोग कैसे करें

सबसे पहले ड्राइवर गियर (जो पावर सोर्स से जुड़ा होता है) और ड्रिवन गियर (जो लोड से जुड़ा होता है) के दांतों की संख्या डालें। चाहें तो इनपुट स्पीड (RPM में) और इनपुट टॉर्क (Nm में) भी दर्ज कर सकते हैं। कैलकुलेटर आपको गियर रेशियो के साथ-साथ आउटपुट स्पीड और आउटपुट टॉर्क भी बता देगा।

फ़ॉर्मूला समझें

मूल संबंध यही है — $$\text{GR} = \frac{N_{\text{ड्रिवन}}}{N_{\text{ड्राइवर}}}$$। चूँकि पावर बनी रहती है (फ्रिक्शन से होने वाले नुकसान को छोड़ दें), इसलिए स्पीड और टॉर्क उल्टे अनुपात में बदलते हैं: $$\text{आउटपुट स्पीड} = \frac{\text{इनपुट स्पीड}}{\text{GR}}$$ और $$\text{आउटपुट टॉर्क} = \text{इनपुट टॉर्क} \times \text{GR}$$। यानी 3:1 का रिडक्शन स्पीड को घटाकर एक-तिहाई कर देता है, जबकि टॉर्क तीन गुना बढ़ा देता है।

विज्ञापन

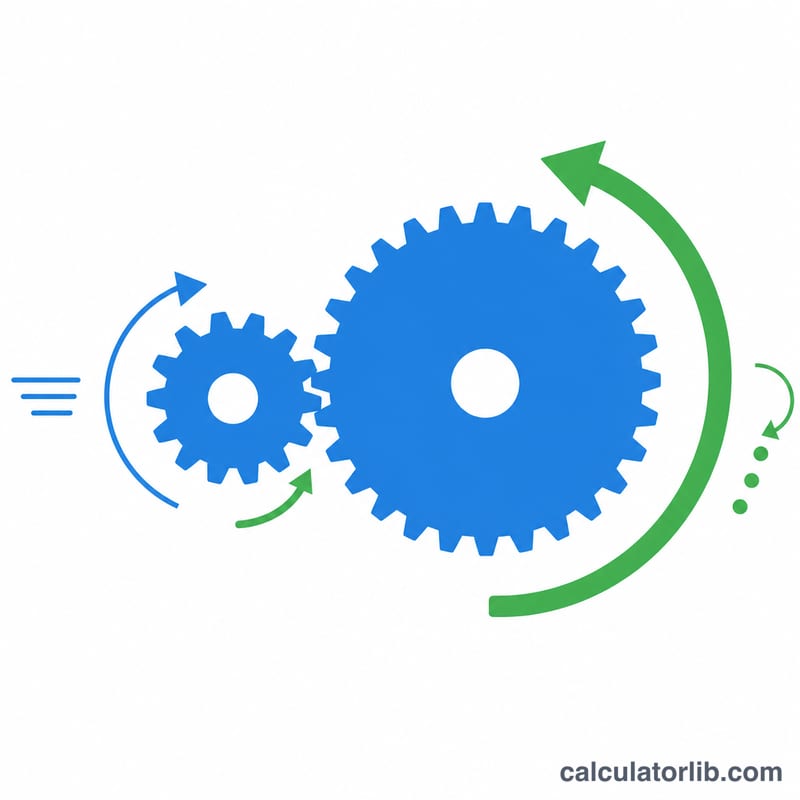

आरेख जो इनपुट गति और टॉर्क को गियर अनुपात द्वारा आउटपुट गति और टॉर्क में बदलते दिखाता है
अधिक गियर अनुपात आउटपुट गति घटाता है पर आउटपुट टॉर्क बढ़ाता है।

हल किया हुआ उदाहरण

मान लीजिए 12 दांतों वाला एक ड्राइवर गियर 36 दांतों वाले ड्रिवन गियर से जुड़ा है, जिसमें इनपुट 3000 RPM और 50 Nm है। तो गियर रेशियो होगा $$\frac{36}{12} = 3$$ आउटपुट स्पीड $$= \frac{3000}{3} = 1000 \text{ RPM}$$ और आउटपुट टॉर्क $$= 50 \times 3 = 150 \text{ Nm}$$ यानी सिस्टम धीमा चलेगा, पर घुमाव की ताकत तीन गुना हो जाएगी।

गियर अनुपात परिदृश्यों की तुलना

नीचे दी गई तालिका में इनपुट को 3000 RPM और 50 Nm पर स्थिर रखा गया है और केवल दाँतों की संख्या बदली गई है। गियर अनुपात = चालित दाँत ÷ चालक दाँत, आउटपुट गति = इनपुट गति ÷ अनुपात, और आदर्श आउटपुट टॉर्क = इनपुट टॉर्क × अनुपात। "आदर्श" का अर्थ है कि घर्षण से होने वाली हानियों को नज़रअंदाज़ किया गया है (100% दक्षता)।

चालक दाँत चालित दाँत गियर अनुपात प्रकार आउटपुट गति (RPM) आदर्श आउटपुट टॉर्क (Nm)
12 36 3:1 रिडक्शन 1000 150
20 40 2:1 रिडक्शन 1500 100
24 36 1.5:1 रिडक्शन 2000 75
30 30 1:1 डायरेक्ट 3000 50
40 20 0.5:1 ओवरड्राइव 6000 25

पहली पंक्ति की कार्य-जाँच: \(\text{अनुपात} = \frac{36}{12} = 3\), \(\text{आउटपुट गति} = \frac{3000}{3} = 1000\ \text{RPM}\), \(\text{आउटपुट टॉर्क} = 50 \times 3 = 150\ \text{Nm}\)।

गति-टॉर्क का व्यापार: एक गियर जोड़ी शक्ति उत्पन्न नहीं कर सकती। हानियों को नज़रअंदाज़ करने पर गति × टॉर्क स्थिर रहता है, इसलिए गति में हर कमी के साथ टॉर्क में उसी अनुपात में वृद्धि होती है, और इसका उलटा भी सही है। यहाँ शक्ति से जुड़ा गुणनफल हर पंक्ति में 3000 × 50 = 150,000 है। व्यवहार में, घर्षण के कारण वास्तविक आउटपुट टॉर्क आदर्श मान से कुछ कम होता है।

अनुप्रयोग के अनुसार विशिष्ट गियर अनुपात

ये केवल दिशा-निर्देश के लिए सामान्य इंजीनियरिंग सीमाएँ हैं। ये कोई मानक नहीं हैं, और विशिष्ट मॉडल व डिज़ाइन अलग-अलग होते हैं।

अनुप्रयोग विशिष्ट गियर अनुपात
एकल स्पर गियर चरण लगभग 1:1 से 6:1 (अधिकतम लगभग 10:1)
ऑटोमोटिव मैनुअल ट्रांसमिशन गियर लगभग 3.5:1 (निम्न गियर) से 0.7:1 (ओवरड्राइव)
फाइनल ड्राइव / डिफरेंशियल लगभग 2.5:1 से 4.5:1
साइकिल गियरिंग लगभग 0.5:1 से 4:1
वर्म गियर लगभग 5:1 से 100:1

जब आपको एक चरण द्वारा दिए जा सकने से बड़ा कुल अनुपात चाहिए, तो डिज़ाइनर आमतौर पर कई चरणों को जोड़ते हैं। कुल अनुपात चरण-अनुपातों का गुणनफल होता है, जैसे \(3 \times 4 = 12\)।

विज्ञापन

गियर शब्द और परिभाषाएँ

चालक (इनपुट) गियर
वह गियर जो शक्ति स्रोत, जैसे मोटर या इंजन, से जुड़ा होता है। यह दूसरे गियर को घुमाता है।
चालित (आउटपुट) गियर
वह गियर जिसे चालक घुमाता है और जो भार तक शक्ति पहुँचाता है।
दाँतों की संख्या
किसी गियर पर दाँतों की संख्या। आपस में जुड़े गियरों का दाँत-आकार (मॉड्यूल या पिच) समान होना चाहिए, इसलिए अनुपात दाँतों की संख्या से निकाला जा सकता है।
गियर अनुपात
चालित दाँत को चालक दाँत से विभाजित करने पर प्राप्त मान। 3:1 अनुपात का अर्थ है कि चालक गियर चालित गियर के हर एक चक्कर के लिए तीन चक्कर लगाता है।
रिडक्शन
1:1 से अधिक अनुपात। आउटपुट गति घटती है और आउटपुट टॉर्क बढ़ता है।
ओवरड्राइव
1:1 से कम अनुपात। आउटपुट गति बढ़ती है और आउटपुट टॉर्क घटता है।
आइडलर गियर
चालक और चालित गियर के बीच रखा गया गियर। यह घूर्णन की दिशा उलट देता है, लेकिन समग्र अनुपात नहीं बदलता।
गियर ट्रेन
क्रम में जुड़े दो या अधिक गियर। कुल अनुपात व्यक्तिगत चरण-अनुपातों का गुणनफल होता है।
टॉर्क (Nm)
घूर्णी बल, जो न्यूटन-मीटर में मापा जाता है। एक न्यूटन-मीटर वह बल है जब 1 m लंबी भुजा पर एक न्यूटन बल लगाया जाए।
RPM
प्रति मिनट चक्कर, यानी किसी शाफ्ट या गियर की घूर्णन गति।
दक्षता
आउटपुट शक्ति और इनपुट शक्ति का अनुपात, जो प्रतिशत में व्यक्त किया जाता है। घर्षण और अन्य हानियों के कारण यह 100% से कम होती है। वास्तविक आउटपुट टॉर्क लगभग आदर्श टॉर्क × दक्षता होता है।

अक्सर पूछे जाने वाले सवाल

एक "अच्छा" गियर रेशियो क्या होता है? यह आपके मकसद पर निर्भर करता है — ज़्यादा रेशियो टॉर्क को बढ़ाता है (जैसे चढ़ाई या भारी चीज़ उठाने के लिए), जबकि कम रेशियो टॉप स्पीड को बढ़ाता है।

क्या फ्रिक्शन से आउटपुट टॉर्क कम हो जाता है? हाँ। असली गियरों में एफ़िशिएंसी का नुकसान होता है (आम तौर पर हर स्टेज पर 95–99%), इसलिए असल आउटपुट टॉर्क यहाँ दिखाए गए आदर्श मान से थोड़ा कम रहता है।

क्या मैं कई गियर एक साथ जोड़ सकता हूँ? गियर ट्रेन के लिए हर अलग-अलग रेशियो को आपस में गुणा कर दें — इससे आपको कुल रेशियो मिल जाएगा।
