たるみ計算ツールとは?

このたるみ計算ツールは、ケーブルや電線、送電用導体が径間の中央でどれだけ垂れ下がるかを求めるためのツールです。2つの支持点の間に張られたケーブルは、自重によってたわんだ曲線を描きます。たるみが浅い径間では、この曲線は放物線でほぼ正確に近似でき、最も低くなる点、すなわちたるみ(サグ)の量は、ケーブルの単位長さあたりの重量、支持点間の水平距離、そしてケーブルを張る水平張力によって決まります。

使い方

次の3つの値を入力します。単位長さあたりの重量 w(ニュートン毎メートル)、径間 L(支持点間の水平距離、メートル)、そして水平張力 T(ニュートン)です。計算ツールは中央たるみ量(メートル)と、必要となるケーブルのおおよその全長を表示します。

計算式の解説

放物線近似による代表的なたるみの式は次のとおりです。

$$S = \frac{\text{Weight } w \cdot \text{Span } L^{2}}{8 \cdot \text{Tension } T}$$

たるみは径間の2乗とケーブル重量に比例して大きくなり、張力が増すほど小さくなります。張力を高めると曲線は平らになりますが、その分、支持点や導体にかかる応力が増すため、技術者はこの両者のバランスを取ります。ケーブルのおおよその全長は、たわんだ曲線が必要とする余分な長さを加えて、次の式で求めます。$$\ell = \text{Span } L + \frac{8\,S^{2}}{3 \cdot \text{Span } L}$$

広告

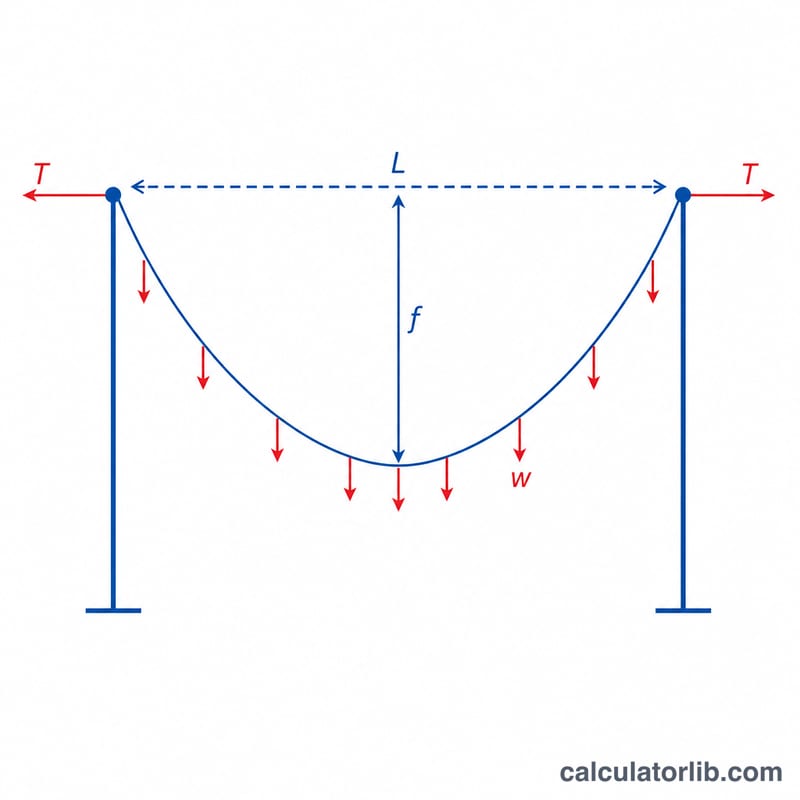

同じ高さの2つの支点間に張られたケーブルで、スパンL、中央のたわみ、水平張力、単位長さあたりの下向きの重量を示す
ケーブルの放物線状のたわみは、スパンL、単位長さあたりの重量w、水平張力Tによって決まります。

計算例

重量1.5 N/m、径間100 m、水平張力5000 Nの導体を考えます。このとき、$$S = \frac{1.5 \times 100^{2}}{8 \times 5000} = \frac{15000}{40000} = 0.375 \text{ m}$$ となります。ケーブルの全長はおよそ \(100 + \frac{8(0.375)^{2}}{3 \times 100} = 100 + \frac{1.125}{300} \approx 100.00375\) m です。

代表的な導体の単位長さあたりの重量

単位長さあたりの重量 \(w\) は、弛度の式における主要な入力値です。この表は、一般的なACSR(鋼心アルミ撚線)導体の概算値を示しており、\(w = \text{質量 (kg/km)} \times 9.81 / 1000\) で換算しています。

導体(ACSR) 概算質量 (kg/km) 概算重量 w (N/m)
Squirrel 85 0.83
Gopher 106 1.04
Weasel 128 1.26
Dog 394 3.87
Drake (795 kcmil, 26/7) 1,628 15.97

Dogの換算例:\(394 \times 9.81 / 1000 = 3.865\) N/m。

これらは丸めた概算値です。実際の質量は、メーカー、撚り構成、使用規格(ASTM、IEC、EN)によって異なるため、使用する導体のデータシートを確認してください。AAAC(全アルミ合金)導体は、同程度の許容電流の ACSR より一般に軽量です。正確なサイズはデータシートで確認してください。寒冷地や強風地域では、着氷と風圧によって実効荷重が増加するため、入力する \(w\) は導体の裸重量だけでなく、確認する条件における合成荷重とすべきです。

スパンと張力による弛度の変化

この表は \(w = 1.5\) N/m と放物線の式 \(S = \dfrac{w L^{2}}{8T}\) を使用しています。弛度の単位はメートルです。

スパン L (m) T = 3000 N T = 5000 N T = 8000 N
50 0.156 0.094 0.059
100 0.625 0.375 0.234
150 1.406 0.844 0.527
200 2.500 1.5 0.938

200 m、5000 N の場合の検算:\(S = \dfrac{1.5 \times 200^{2}}{8 \times 5000} = \dfrac{60000}{40000} = 1.5\) m。

目立つ傾向は2つあります。弛度はスパンの2乗に比例して増加します。スパンを100 m から 200 m に2倍にすると、弛度は4倍になります(5000 N で 0.375 m から 1.5 m)。また、弛度は張力に反比例します。張力を 3000 N から 8000 N に上げると、弛度は 2.67 分の 1 に減少します。

広告

弛度の計算結果の解釈

放物線近似の妥当性。自重で垂れ下がるケーブルは懸垂線(カテナリー)を描きます。放物線の式は、弛度とスパンの比が小さい場合、一般に約5~10%未満であれば、よい近似となります。上の表で最大の弛度は 200 m のスパンで 2.5 m であり、比は約1.25%のため、放物線近似は非常に正確です。たるみの大きいケーブル、弛度比の大きい場合、急傾斜のスパンでは、懸垂線の式を使用し、傾斜したスパンには特に注意してください。

クリアランスと張力の関係。張力を高くすると弛度が小さくなり、地上や交差物とのクリアランスが向上しますが、導体の応力や、支持物、がいし、アンカーにかかる荷重も増加します。張力が高すぎると、導体の損傷、振動疲労、支持物の過負荷を招くおそれがあります。張力が低すぎると弛度が過大になり、クリアランスに抵触したり、導体同士が接触する危険性が高まったりします。設計は、この両者のバランスを取ることが求められます。

条件の変化。弛度は固定された値ではありません。気温が高いと導体が伸びて弛度が増加し、低温では縮んで張力が上がります。着氷は重量を増やし、風は荷重を加えるため、いずれも実効的な \(w\) と張力を増加させます。導体は長期間にわたってクリープ変形もします。単一の条件だけでなく、高温時、着氷荷重時、強風時のケースを必ず確認してください。

規格と検証。この計算ツールは、水平張力が既知の水平スパンに対する概算値を示すものです。実際のクリアランスは、設置場所に適用される規格(例:NESC(米国)やEN 50341(欧州))、および各国または電力会社の規則を満たす必要があります。最終的な設計は、有資格の技術者による確認と承認を受けてください。これは一般的な情報であり、専門的な技術助言ではありません。

よくある質問

送電線にも使えますか? はい。放物線近似は、たるみの浅い架空送電・配電用導体に対する標準的な手法です。たるみが非常に深い場合は、厳密なカテナリー(懸垂線)方程式の方が正確になります。

どの単位を使えばよいですか? 単位は揃えてください。重量はN/m、径間とたるみはメートル、張力はNです。w・L・Tの単位が整合していれば、どの単位系を使ってもかまいません。

なぜ張力が大きいほどたるみが小さくなるのですか? 張力はケーブルの重量に抗してはたらく水平方向の力です。引っ張る力が強いほどケーブルは直線に近い状態に保たれ、垂れ下がりが小さくなります。
