레이놀즈수란?
레이놀즈수(Re)는 유체역학에서 사용하는 무차원 수로, 유동이 층류(매끄러운 흐름)가 될지 난류(불규칙한 흐름)가 될지를 예측하는 지표입니다. 움직이는 유체에서 관성력과 점성력의 비율을 나타내며, 엔지니어는 이 값을 활용해 배관, 항공기, 펌프, 열교환기를 비롯해 유체 거동이 중요한 수많은 시스템을 설계합니다.
계산기 사용법

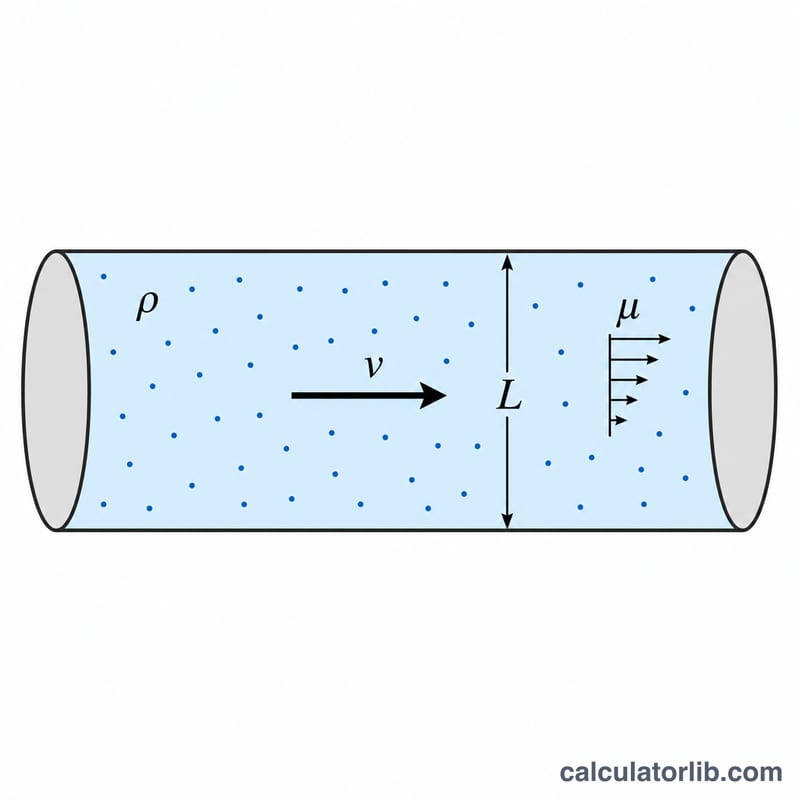

네 가지 값을 입력하면 됩니다. 유체 밀도 \(\rho\)(kg/m³), 유속 \(v\)(m/s), 특성 길이 \(L\)(m)—관 내부 유동에서는 보통 관의 지름을 사용합니다—그리고 동점도가 아닌 점성계수 \(\mu\)(Pa·s)입니다. 계산기는 레이놀즈수를 산출하고 해당 유동이 어떤 형태인지 분류해 줍니다.
공식 풀이
레이놀즈수는 다음과 같이 계산합니다.
$$Re = \frac{\text{Density } \rho \cdot \text{Velocity } v \cdot \text{Length } L}{\text{Viscosity } \mu}$$Re가 크면 관성력이 우세해 난류가 되고, Re가 작으면 점성력이 우세해 층류가 됩니다. 원형 관 내부 유동의 경우 일반적인 기준은 다음과 같습니다. \(Re < 2300\)이면 층류, 2300~4000이면 천이 영역, \(Re > 4000\)이면 난류입니다.
계산 예시
물(\(\rho = 1000\) kg/m³, \(\mu = 0.001\) Pa·s)이 지름 \(L = 0.05\) m인 관을 통해 \(v = 2\) m/s로 흐른다고 합시다. 그러면
$$Re = \frac{1000 \times 2 \times 0.05}{0.001} = \frac{100}{0.001} = 100{,}000$$이 됩니다. 이 값은 4000을 훨씬 넘기 때문에 유동은 난류입니다.
일반적인 유체 물성(밀도와 점도)
약 20 °C, 대기압에서의 근사값입니다. 레이놀즈 수 계산기에 입력할 밀도(ρ)와 동점성 계수 대신 동적 점도(μ)의 초기 입력값으로 사용하십시오.
| 유체 | 밀도 ρ (kg/m³) | 동적 점도 μ (Pa·s) |
|---|---|---|
| 물 | ≈ 998 | 0.001 |
| 공기 | ≈ 1.204 | 1.81 × 10⁻⁵ |
| SAE 30 오일 | ≈ 890 | ≈ 0.29 |
| 글리세린 | ≈ 1260 | ≈ 1.4 |
| 수은 | ≈ 13546 | 0.00153 |
온도의 영향: 점도는 온도에 따라 크게 변합니다. 액체의 점도는 온도가 올라가면 급격히 낮아지며, 오일과 글리세린은 수십 도 범위에서 점도가 한 자릿수 이상 변할 수 있습니다. 기체의 점도는 온도가 올라가면 약간 증가합니다. 기체의 밀도도 압력과 온도에 따라 달라집니다. 실제 운전 조건에 맞는 값을 사용하십시오.
단위를 일관되게 유지하십시오. ρ는 kg/m³, v는 m/s, L은 m, μ는 Pa·s 단위일 때 레이놀즈 수는 무차원수가 됩니다.
형상별 유동 상태 한계값
임계 레이놀즈 수는 형상과 \(Re = \frac{\rho v L}{\mu}\)에서 사용하는 대표 길이에 따라 달라집니다.
| 형상 | 대표 길이 L | 대략적인 한계값 |
|---|---|---|
| 원형 관(내부 유동) | 내경 D | 층류: Re < 2300; 난류: Re > 4000; 그 사이는 천이 영역 |
| 평판 경계층 | 앞전으로부터의 거리 x | 천이 Rex ≈ 5 × 10⁵ |
| 구 주위 유동 | 구의 지름 D | 항력 위기(경계층이 난류로 전환) Re ≈ 2 × 10⁵ |
| 개수로 | 수력 반경 Rh(또는 정의에 따라 유동 깊이) | 층류: Re < 500; 난류: Re > 2000 |
이 값들은 대략적인 값입니다. 벽면 거칠기, 입구 조건, 진동, 자유류 난류도 및 유동 교란에 따라 천이가 상당히 달라질 수 있습니다. 매우 엄격하게 통제된 실험실의 원형 관 유동은 2300을 훨씬 넘어서도 층류를 유지할 수 있는 반면, 거칠거나 교란된 유동은 더 일찍 난류가 될 수 있습니다. 개수로의 한계값은 사용하는 길이 정의에 따라 달라지므로, 참고 자료의 정의를 확인하십시오.

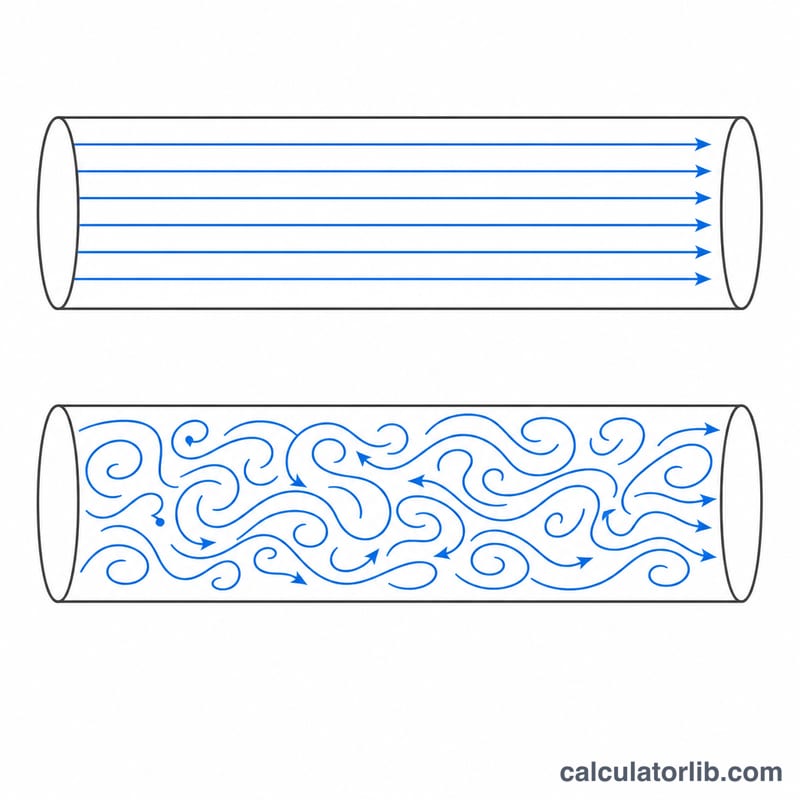

레이놀즈 수 해석하기
레이놀즈 수는 관성력과 점성력의 비를 나타냅니다. 값이 작으면 점성이 지배적이고, 값이 크면 관성이 지배적입니다. 아래 범위는 원형 관 내 유동에 대해 통상적으로 쓰이는 값입니다.
- 층류(Re < 2300): 유체는 매끄럽고 질서 정연한 층을 이루며 흐릅니다. 관 내 속도 분포는 포물선형이며, 중심선 속도는 평균 속도의 두 배입니다. 달시 마찰 계수는 거칠기와 무관하게 \(f = \frac{64}{Re}\)를 따릅니다. 혼합과 열전달은 분자 확산에 의해서만 일어나므로 느립니다.
- 천이 영역(2300 – 4000): 유동이 불안정하고 간헐적이며, 층류와 난류 상태를 오갑니다. 마찰과 열전달을 예측하기 어려우므로, 설계에서는 보통 이 범위를 피하거나 보수적인 추정치를 사용합니다.
- 난류(Re > 4000): 유동에는 무질서한 소용돌이와 강한 혼합이 존재합니다. 중심부의 속도 분포는 평평하고, 벽 근처에서는 기울기가 가파릅니다. 마찰 손실은 더 크며, Re뿐 아니라 벽면 거칠기에도 의존합니다. 열 및 물질 전달은 층류보다 훨씬 좋습니다.
이 한계값의 제약: 이 값들은 대략적인 값이며 원형 관 내 유동에 적용됩니다. 다른 형상은 임계값이 다릅니다(위 표 참조). 비원형 덕트의 경우, 대표 길이로 수력 직경 \(D_h = \frac{4A}{P}\)를 사용하십시오. 여기서 A는 유동 단면적, P는 젖은 둘레입니다. 관이 가득 차 흐를 때 \(D_h\)는 관의 지름과 같습니다.
자주 묻는 질문
레이놀즈수에는 단위가 없나요? 네, 무차원입니다. SI 단위를 일관되게 사용하면 모든 단위가 서로 약분되어 순수한 무차원 수만 남습니다.
특성 길이는 무엇을 써야 하나요? 다루는 형상에 맞는 특성 길이를 사용하세요. 관 내부 유동이라면 관의 지름, 에어포일이라면 코드 길이, 평판 위 유동이라면 평판의 길이를 씁니다.
동점성계수(동점도)를 대신 사용할 수 있나요? 네. \(\nu = \mu/\rho\) 이므로 \(v \cdot L\)을 동점성계수 \(\nu\)(m²/s)로 나누면 됩니다.
