Công cụ tính chiều dài dây đai là gì?
Công cụ này ước tính chiều dài của dây đai quấn quanh hai puli (hay còn gọi là pu-li, ròng rọc) trong một bộ truyền đai hở. Chỉ cần nhập đường kính của hai puli và khoảng cách giữa tâm trục của chúng, công cụ sẽ trả về chu vi dây đai gần đúng. Bạn có thể dùng bất kỳ đơn vị chiều dài nào — inch, milimét hay centimét — miễn là cả ba thông số nhập vào đều cùng một đơn vị, thì kết quả cũng sẽ ra theo đơn vị đó.
Cách sử dụng

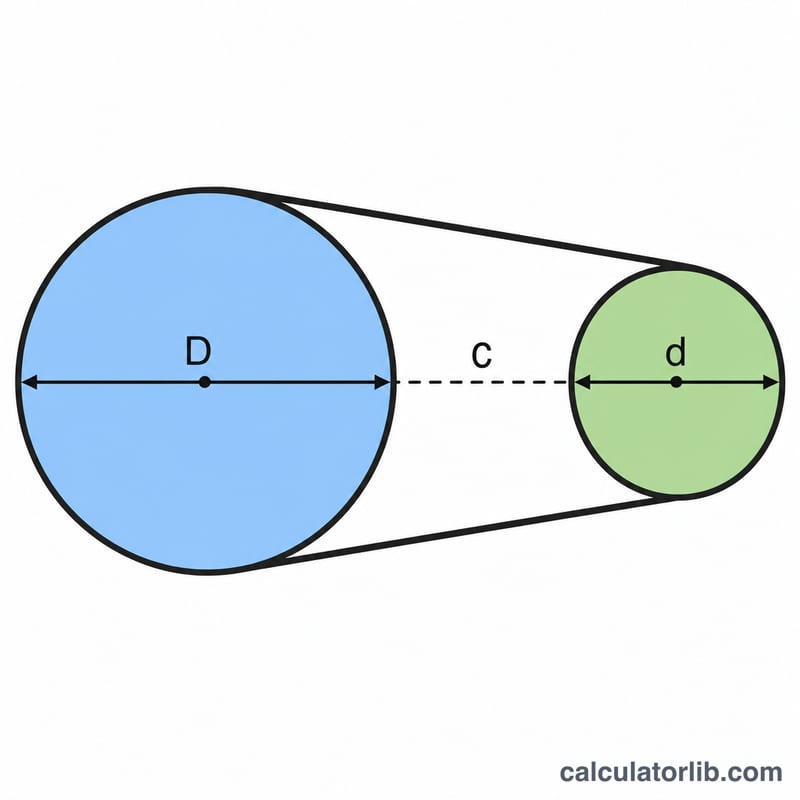

Nhập khoảng cách tâm (C) giữa hai trục puli, đường kính của puli lớn (D) và đường kính của puli nhỏ (d). Bấm tính toán để nhận chiều dài dây đai cần thiết. Với trường hợp đơn giản là hai puli bằng nhau, D và d sẽ có cùng giá trị, khi đó số hạng cuối cùng bằng không.
Giải thích công thức
Chiều dài dây đai được tính gần đúng theo công thức:
$$L = 2\,\text{C} + \frac{\pi}{2}\left(\text{D} + \text{d}\right) + \frac{\left(\text{D} - \text{d}\right)^{2}}{4\,\text{C}}$$
Số hạng đầu tiên, \(2\text{C}\), tương ứng với hai đoạn dây đai chạy thẳng giữa hai puli. Số hạng thứ hai, \(\frac{\pi}{2}(\text{D} + \text{d})\), thể hiện phần dây đai quấn trung bình quanh hai mặt cong của puli. Số hạng cuối cùng là phần hiệu chỉnh cho sự thay đổi góc do chênh lệch đường kính giữa hai puli; chênh lệch kích thước so với khoảng cách tâm càng lớn thì giá trị hiệu chỉnh này càng cao.
Ví dụ minh họa
Giả sử \(\text{C} = 20\), \(\text{D} = 6\) và \(\text{d} = 4\). Khi đó \(2\text{C} = 40\). Số hạng giữa là \(\frac{\pi}{2}(10) = 15{,}70796\). Số hạng cuối là \(\frac{(6 - 4)^{2}}{4 \times 20} = \frac{4}{80} = 0{,}05\). Cộng tất cả lại:
$$L = 40 + 15{,}70796 + 0{,}05 = 55{,}758$$
Vậy chiều dài dây đai vào khoảng 55,76 đơn vị.
Khuyến Nghị Thực Tiễn
- Luôn làm tròn lên kích thước tiêu chuẩn gần nhất. Công thức cho ra một chiều dài lý thuyết chính xác, nhưng các dây curoa có sẵn chỉ có các kích thước riêng biệt. Chọn dây curoa ngắn hơn chiều dài tính toán sẽ làm nó bị kéo căng quá mức hoặc không thể lắp được; hãy chọn chiều dài hiệu dụng tiêu chuẩn gần nhất bằng hoặc lớn hơn kết quả của bạn, sau đó bù lại sự chênh lệch nhỏ bằng cách điều chỉnh khoảng cách tâm.
- Xây dựng phạm vi căng dây và điều chỉnh trên khoảng cách tâm. Khoảng cách tâm cố định hiếm khi khớp chính xác với dây curoa có sẵn. Cung cấp các giá đỡ động cơ có thể điều chỉnh được hoặc một bánh dẫn chuyển động sao cho khoảng cách tâm \(C\) có thể di chuyển theo cả hai hướng: thông thường cho phép ít nhất đủ dung lượng dự trữ để lắp dây curoa lỏng (các tâm bị rút ngắn) và đủ dung lượng giải phóng để tái căng dây khi dây curoa ngồi vào vị trí và bị mài mòn. Theo nguyên tắc chung, cho phép chuyển động khoảng một vài phần trăm của chiều dài dây curoa hướng về đầu dẫn động để lắp đặt và một lượng tương tự để căng dây.
- Chọn tiết diện chính xác cho tải trọng, không chỉ chiều dài. Chữ cái (A, B, C) xác định khả năng truyền công suất của dây curoa và đường kính bánh dẫn chuyển động tối thiểu được yêu cầu. Các tiết diện có kích thước không đủ sẽ trượt và quá nhiệt dưới mô-men xoắn cao; các tiết diện có kích thước quá lớn sẽ lãng phí chi phí và có thể không uốn cong được quanh các bánh dẫn chuyển động nhỏ. Khớp tiết diện với công suất ngựa được truyền và RPM, và xác nhận rằng bánh dẫn chuyển động nhỏ đáp ứng đường kính tối thiểu được khuyến nghị cho tiết diện đó.

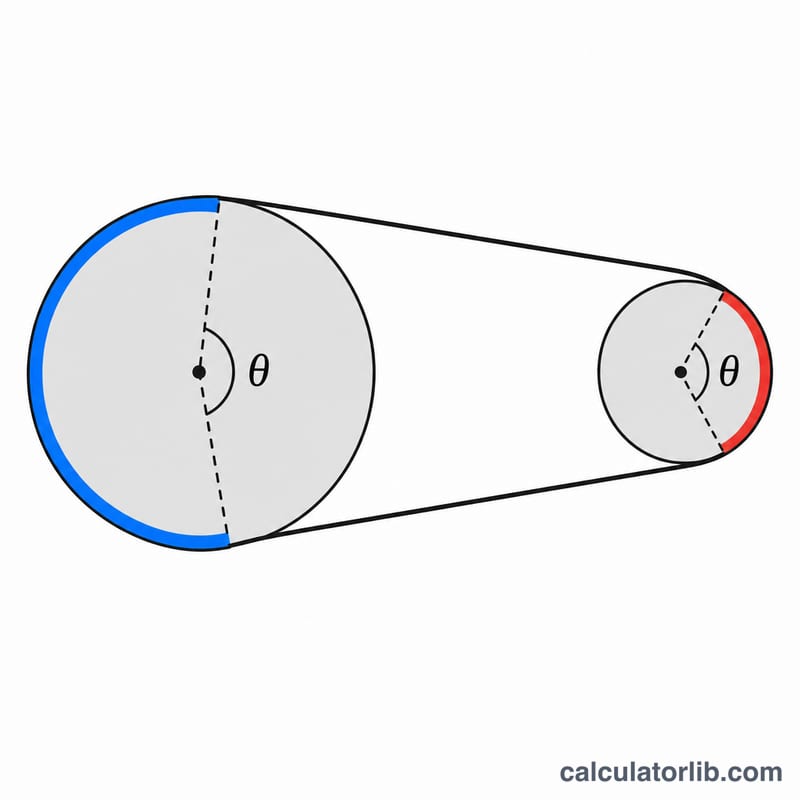

- Kiểm tra lại hình học sau khi chọn dây curoa. Khi bạn chọn một chiều dài tiêu chuẩn, hãy giải ngược công thức cho khoảng cách tâm thực tế sao cho bạn biết chính xác nơi đặt động cơ, và xác nhận rằng góc bao phủ trên bánh dẫn chuyển động nhỏ là đủ (thường giữ trên khoảng 120°) để có độ bám tin cậy.
Đây là thông tin kỹ thuật chung, không phải là thay thế cho các bảng lựa chọn của nhà sản xuất dây curoa và đầu dẫn chuyển động, xếp hạng hệ số dịch vụ và đặc tả lắp đặt cho ứng dụng cụ thể của bạn.
Câu hỏi thường gặp
Kết quả có chính xác tuyệt đối không? Đây là công thức gần đúng được dùng phổ biến trong kỹ thuật và cho độ chính xác tốt với các bộ truyền thông thường. Trong trường hợp chênh lệch kích thước quá lớn hoặc khoảng cách tâm quá ngắn, hãy dùng phương trình hình học đầy đủ (cho đai hở).
Nên dùng bán kính hay đường kính? Hãy nhập đường kính cho D và d. Công thức đã tự xử lý phần quy đổi rồi.
Nên dùng đơn vị nào? Bất kỳ đơn vị chiều dài nào, miễn là nhất quán. Nếu C, D và d tính bằng milimét thì kết quả cũng sẽ là milimét.
