ما هي حاسبة طول اللولب؟
تُقدّر حاسبة طول اللولب الطول الكلي المفرود للولب مسطّح أو ملف ملفوف — مثل شريط معدني مطوي، أو خرطوم ملفوف، أو شريط على بكرة، أو مسار لولبي على طريقة أرخميدس. عند إدخال القطر الخارجي والقطر الداخلي (قطر القلب) وعدد اللفّات الكاملة، تُعيد لك الأداة الطول بعد فرده. وتعمل الحاسبة بأي وحدة قياس: أدخل جميع الأقطار بالوحدة نفسها (مليمتر، سنتيمتر، بوصة... إلخ) ويأتيك الناتج بالوحدة ذاتها.
طريقة الاستخدام

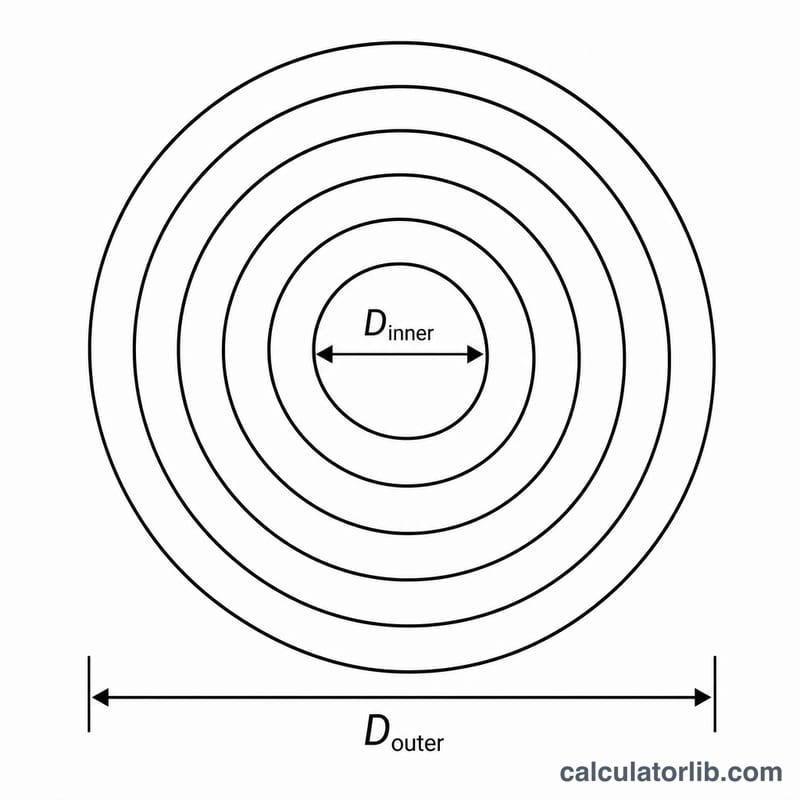

أدخل القطر الخارجي للولب بعد لفّه بالكامل، ثم القطر الداخلي للقلب الفارغ أو نقطة البداية، وأخيرًا عدد اللفّات التي تقطعها المادة بينهما. اضغط على زر الحساب لتظهر لك المسافة الكلية، إضافةً إلى متوسط القطر والمسافة الشعاعية المضافة في كل لفّة (الخطوة أو الـ Pitch).
شرح المعادلة

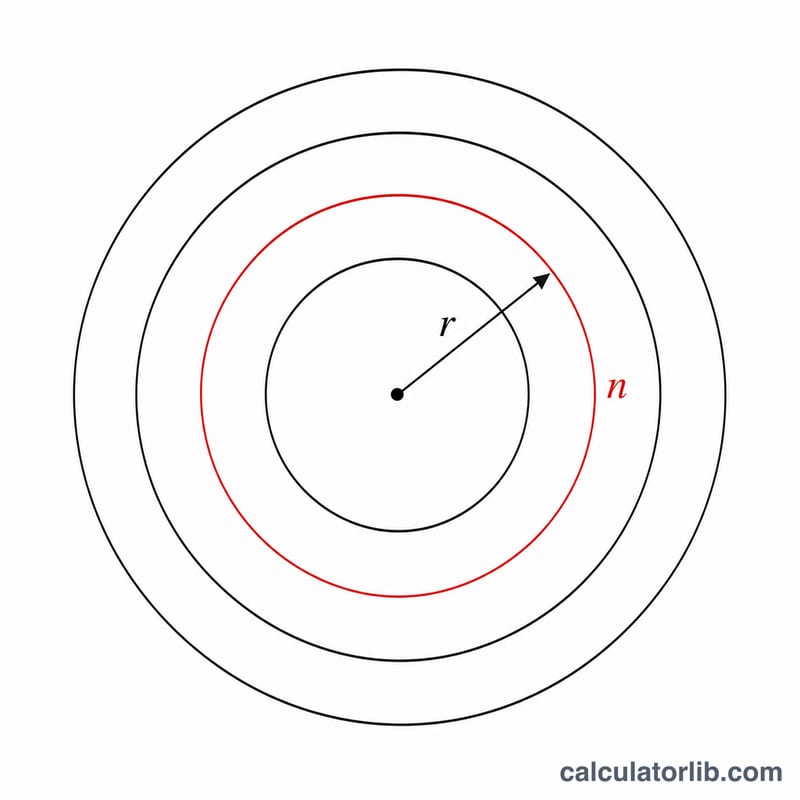

ينمو لولب أرخميدس بمقدار ثابت في كل لفّة. ويمكن تقريب طوله تقريبًا جيدًا باعتباره مجموعة من الدوائر المتحدة المركز التي تزداد أقطارها خطيًا من القيمة الداخلية إلى القيمة الخارجية. ويبلغ قطر الدائرة المتوسطة \((D_{\text{خارجي}} + D_{\text{داخلي}})/2\)، وعددها \(n\)، فينتج:
$$L \approx \frac{\pi \cdot n}{2} \times \left(D_{\text{خارجي}} + D_{\text{داخلي}}\right)$$
وهذا يكافئ ضرب عدد اللفّات \(n\) في متوسط محيط الدائرة، وهو دقيق طالما أن اللفّات متباعدة بانتظام وأن المسافة بينها صغيرة مقارنةً بالقطر.
مثال محلول
لنفترض أن لدينا ملفًا قطره الخارجي 100 مم، وقطر قلبه الداخلي 20 مم، وعدد لفّاته 10. عندها يكون $$L \approx \frac{\pi \times 10}{2} \times (100 + 20) = 15.708 \times 120 \approx 1884.96 \text{ مم}$$ أي نحو 1.88 متر من المادة.
المصطلحات والمتغيرات الرئيسية
| المصطلح | الرمز | الوحدات النموذجية | المعنى |
|---|---|---|---|
| حلزون أرخميدس | \(r = a + b\theta\) | — | منحنى يزداد نصف قطره بنسبة مباشرة للزاوية المدارة، حيث تضيف كل دورة كاملة نفس المقدار الشعاعي \(2\pi b\). هذا النمو الثابت هو ما يجعل اختصار متوسط القطر دقيقًا للملفات الملفوفة بالتساوي. سميت على اسم أرخميدس، الذي وصفها في حول الحلزونات (حوالي 225 قبل الميلاد). |
| القطر الخارجي | \(D_{\text{الخارجي}}\) | mm, cm, in, ft | القطر الكامل عبر الملف النهائي، يُقاس عبر المركز. يُكتب أيضًا OD. |
| القطر الداخلي / قطر النواة | \(D_{\text{الداخلي}}\) | نفس الوحدة مثل \(D_{\text{الخارجي}}\) | قطر الفجوة — المحور أو الأسطوانة أو البكرة أو النواة التي يتم لف المادة عليها. يُكتب أيضًا ID. بالنسبة للحلزون الملفوف من نقطة، \(D_{\text{الداخلي}} \to 0\). |
| عدد الدورات | \(n\) | بلا أبعاد | دورات كاملة بزاوية 360° من النهاية الداخلية إلى النهاية الخارجية. قد تكون كسرية (على سبيل المثال 12.5 دورة). تسمى أحيانًا لفات أو ملفات. |
| الخطوة / المسافة الشعاعية | \(b\) أو \(p\) | mm/turn, in/turn | المسافة الشعاعية المكتسبة لكل دورة: \(p = (D_{\text{الخارجي}} - D_{\text{الداخلي}})/(2n)\). في الشكل القطبي \(r = a + b\theta\) حيث \(\theta\) بالراديان، \(p = 2\pi b\). |
| الطول المطور (المكشوف) | \(L\) | mm, m, in, ft | الطول المستقيم الذي ستحصل عليه المادة إذا تم فكها بالكامل — الكمية التي تعيدها هذه الآلة الحاسبة. |
| متوسط القطر | \(D_{\text{المتوسط}}\) | نفس الوحدة مثل المدخلات | \((D_{\text{الخارجي}} + D_{\text{الداخلي}})/2\). قطر الدائرة المكافئة الوحيدة التي تمثل الملف بأكمله؛ \(L = n\pi D_{\text{المتوسط}}\). |
| سمك المادة | \(t\) | mm, in | سمك الشريط أو اللفيفة أو الرقيقة أو الورقة. بالنسبة للملف الملفوف بإحكام بدون فجوات هواء، \(t \approx p\) (الخطوة)، مما يسمح لك بالتبديل بين \(n\) و \(t\): \(n = (D_{\text{الخارجي}} - D_{\text{الداخلي}})/(2t)\). |
الخطوة الشعاعية مقابل خطوة الحلزون
كميتان مختلفتان تشتركان في اسم "خطوة"، والخلط بينهما يعطي إجاباتٍ خاطئة تمامًا.
- الخطوة الشعاعية (هذه الأداة): الحلزون مسطح — يقع في مستوى، مثل زنبرك الساعة أو لفة من الشريط أو وسادة ملفوفة حلزونيًا. يُقاس الخطوة نحو الخارج من المركز، والطول يعتمد على الأقطار وعدد الدورات فقط.
- خطوة الحلزون (ليست هذه الأداة): يتقدم الملف على طول محور بقطر ثابت، مثل نابض ضغط حلزوني أو خيط لولبي أو ملف كهرومغناطيسي. طوله لكل دورة هو \(\sqrt{(\pi D)^2 + p_{\text{محوري}}^2}\)، حيث \(p_{\text{محوري}}\) هو الارتفاع المحوري لكل دورة — مزيج فيثاغوري، وليس متوسط قطرين.
فحص مفيد: إذا أصبح الملف أسمك أثناء لفه، استخدم صيغة أرخميدس (الحلزون المسطح) هنا. إذا أصبح أطول بقطر ثابت، فستحتاج إلى صيغة طول حلزوني بدلاً من ذلك. يجمع النابض المخروطي أو أسطوانة الكبل الملفوفة بشكل متساوٍ بين كليهما ويحتاج إلى معالجة طبقات الأسطوانة واحدة تلو الأخرى.
الأسئلة الشائعة
هل تهمّ وحدة القياس؟ لا — المهم أن تستخدم وحدة واحدة متّسقة. فإذا كانت الأقطار بالبوصة، فسيكون الطول بالبوصة أيضًا.
هل الناتج دقيق تمامًا؟ إنه تقريب قريب جدًا للولالب الملفوفة بانتظام. ولا يزداد الخطأ إلا إذا كانت المسافة بين كل لفّة كبيرة نسبةً إلى القطر.
ما المقصود بقيمة الخطوة (Pitch)؟ هي المسافة الشعاعية التي يتحرّكها اللولب نحو الخارج في كل لفّة: \(\dfrac{D_{\text{خارجي}} - D_{\text{داخلي}}}{2 \cdot n}\).
