¿Qué es el teorema de los ejes paralelos?

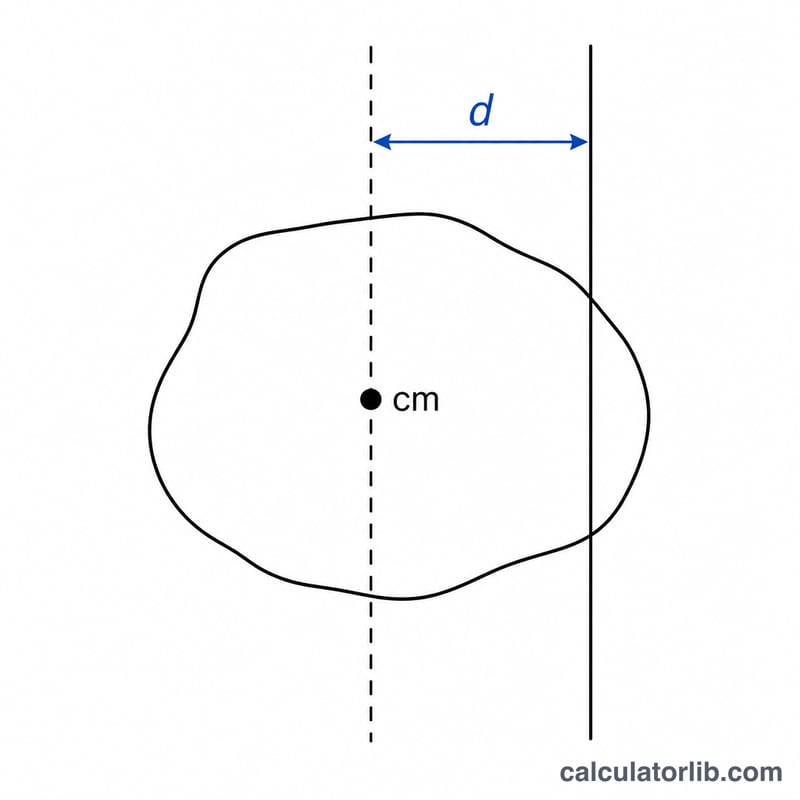

El teorema de los ejes paralelos (conocido también como teorema de Steiner o de Huygens-Steiner) permite calcular el momento de inercia de un cuerpo rígido respecto a cualquier eje, siempre que conozcas el momento de inercia respecto a un eje paralelo que pase por el centro de masas del cuerpo. Su enunciado es $$I = \text{I}_{cm} + \text{m} \cdot \text{d}^{2}$$ donde \(\text{I}_{cm}\) es la inercia respecto al eje que pasa por el centro de masas, \(\text{m}\) es la masa total y \(\text{d}\) es la distancia perpendicular entre ambos ejes paralelos.
Cómo usar esta calculadora
Introduce tres datos: el momento de inercia respecto al centro de masas (\(\text{I}_{cm}\)) en kg·m², la masa del objeto (\(\text{m}\)) en kilogramos y la distancia (\(\text{d}\)) en metros entre el eje que pasa por el centro de masas y tu nuevo eje de rotación. La calculadora multiplica \(\text{m}\) por \(\text{d}^{2}\) para obtener el término de desplazamiento y, a continuación, le suma \(\text{I}_{cm}\) para darte el momento de inercia total respecto al nuevo eje.

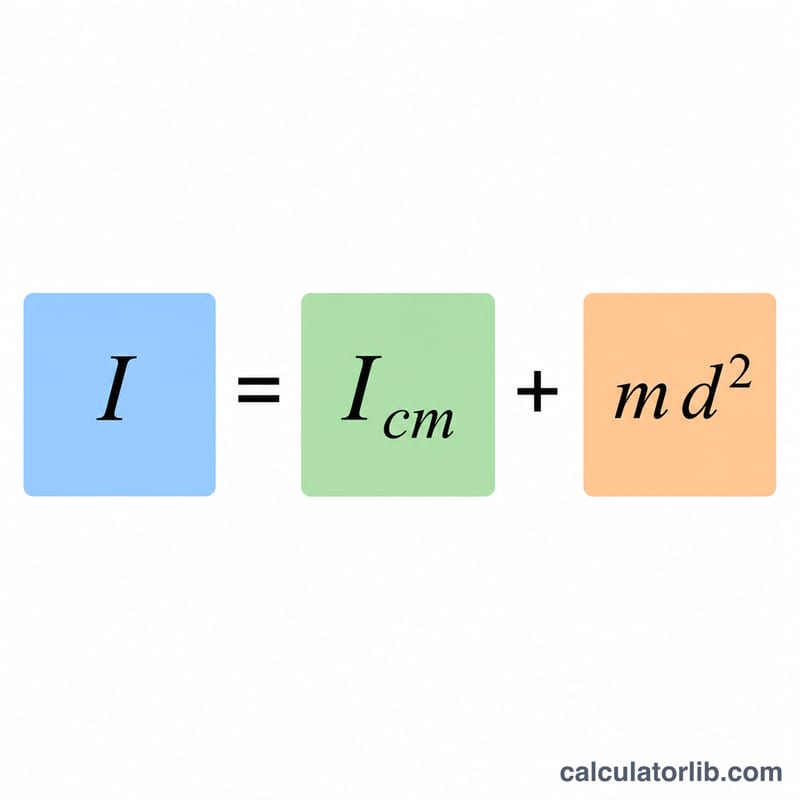

La fórmula explicada
Como alejar el eje de rotación del centro de masas siempre aumenta el momento de inercia, el término \(\text{m} \cdot \text{d}^{2}\) es siempre positivo (o cero cuando ambos ejes coinciden). El centro de masas es la única posición del eje que minimiza el momento de inercia, y por eso \(\text{I}_{cm}\) es el valor de referencia. El teorema es válido para cualquier cuerpo rígido y cualquier par de ejes paralelos.
Ejemplo resuelto
Una varilla homogénea de 10 kg tiene un momento de inercia de 0,5 kg·m² respecto a su centro de masas. Para hallar su inercia respecto a un eje situado a 2 m de distancia: desplazamiento $$= \text{m} \cdot \text{d}^{2} = 10 \times 2^{2} = 40 \text{ kg} \cdot \text{m}^{2}.$$ Inercia total $$I = 0{,}5 + 40 = 40{,}5 \text{ kg} \cdot \text{m}^{2}.$$
Momentos de inercia estándar respecto al centro de masa
Estos son los valores de \(I_{cm}\) para cuerpos rígidos uniformes (de densidad constante) respecto a un eje que pasa por el centro de masa. Úselos como la entrada \(I_{cm}\) del teorema de los ejes paralelos \(I = I_{cm} + m d^2\). Aquí \(m\) es la masa, \(L\) es la longitud, \(R\) es el radio, y \(a\), \(b\) son las longitudes de los lados de la placa.
| Cuerpo | Eje que pasa por el centro de masa | \(I_{cm}\) |
|---|---|---|
| Varilla delgada, longitud \(L\) | Perpendicular a la varilla, por su centro | \(\frac{1}{12} m L^2\) |
| Cilindro sólido o disco, radio \(R\) | Su eje de simetría | \(\frac{1}{2} m R^2\) |
| Esfera sólida, radio \(R\) | Cualquier eje que pase por el centro | \(\frac{2}{5} m R^2\) |
| Cascarón esférico hueco y delgado, radio \(R\) | Cualquier eje que pase por el centro | \(\frac{2}{3} m R^2\) |
| Aro delgado (anillo), radio \(R\) | Eje de simetría, perpendicular al plano del aro | \(m R^2\) |
| Placa rectangular, lados \(a\) y \(b\) | Perpendicular a la placa, por su centro | \(\frac{1}{12} m (a^2 + b^2)\) |
Ejemplo de ejes paralelos: varilla respecto a un extremo. El extremo de la varilla está a \(d = L/2\) del centro, por lo que
$$I_{extremo} = \frac{1}{12} m L^2 + m\left(\frac{L}{2}\right)^2 = \frac{1}{12} m L^2 + \frac{3}{12} m L^2 = \frac{1}{3} m L^2$$
El valor respecto al eje en el extremo es cuatro veces el valor respecto al eje central.
Comparación de distintas distancias al eje
Considere un cuerpo con masa fija \(m = 10\) kg e \(I_{cm} = 0.5\) kg·m². Alejar el eje del centro de masa añade \(m d^2\), que crece con el cuadrado de la distancia.
| d (m) | m·d² (kg·m²) | I total (kg·m²) | Razón I / I_cm |
|---|---|---|---|
| 0 | 0 | 0.5 | 1 |
| 0.1 | 10 × 0.1² = 0.1 | 0.6 | 1.2 |
| 0.5 | 10 × 0.5² = 2.5 | 3 | 6 |
| 1 | 10 × 1² = 10 | 10.5 | 21 |
| 2 | 10 × 2² = 40 | 40.5 | 81 |
Duplicar la distancia de 1 m a 2 m multiplica por 4 el término \(m d^2\). Para \(d\) grandes, el total está dominado por \(m d^2\), y \(I_{cm}\) se convierte en una pequeña corrección. El momento de inercia mínimo entre todos los ejes paralelos es siempre el que pasa por el centro de masa (\(d = 0\)).
Definiciones y glosario
- Momento de inercia (I)
- Medida de la resistencia de un cuerpo a cambios en su rotación respecto a un eje dado. Para masas puntuales, \(I = \sum m_i r_i^2\). La unidad del SI es kg·m².
- Centro de masa
- La posición promedio ponderada por masa de un cuerpo. Para un cuerpo uniforme en un campo gravitatorio uniforme coincide con el centro de gravedad. Su unidad SI de posición es el metro (m).
- Cuerpo rígido
- Cuerpo idealizado cuyos puntos mantienen distancias fijas entre sí, de modo que no se deforma mientras rota o se traslada.
- Eje de rotación
- La línea alrededor de la cual gira el cuerpo, o respecto a la cual se evalúa el momento de inercia. El valor de \(I\) depende del eje elegido.
- Distancia perpendicular (d)
- La distancia más corta entre el eje que pasa por el centro de masa y el eje paralelo de interés, en metros (m). Entra en el teorema elevada al cuadrado.
- Teorema de Huygens–Steiner (teorema de los ejes paralelos)
- El momento de inercia respecto a cualquier eje paralelo a uno que pasa por el centro de masa es \(I = I_{cm} + m d^2\), donde \(m\) es la masa total en kg. Solo se aplica cuando uno de los dos ejes pasa por el centro de masa.
Preguntas frecuentes
¿El eje tiene que ser paralelo? Sí. El teorema solo se aplica cuando el nuevo eje es paralelo al que pasa por el centro de masas. Para ejes no paralelos necesitas el tensor de inercia completo.
¿Qué unidades debo usar? Utiliza unidades coherentes del SI: la masa en kg, la distancia en m y la inercia en kg·m². Así el resultado quedará expresado en kg·m².
¿Puede valer cero la distancia d? Sí. Si \(\text{d} = 0\), el nuevo eje coincide con el del centro de masas y, por tanto, \(I\) es simplemente igual a \(\text{I}_{cm}\).
