Qué hace esta calculadora

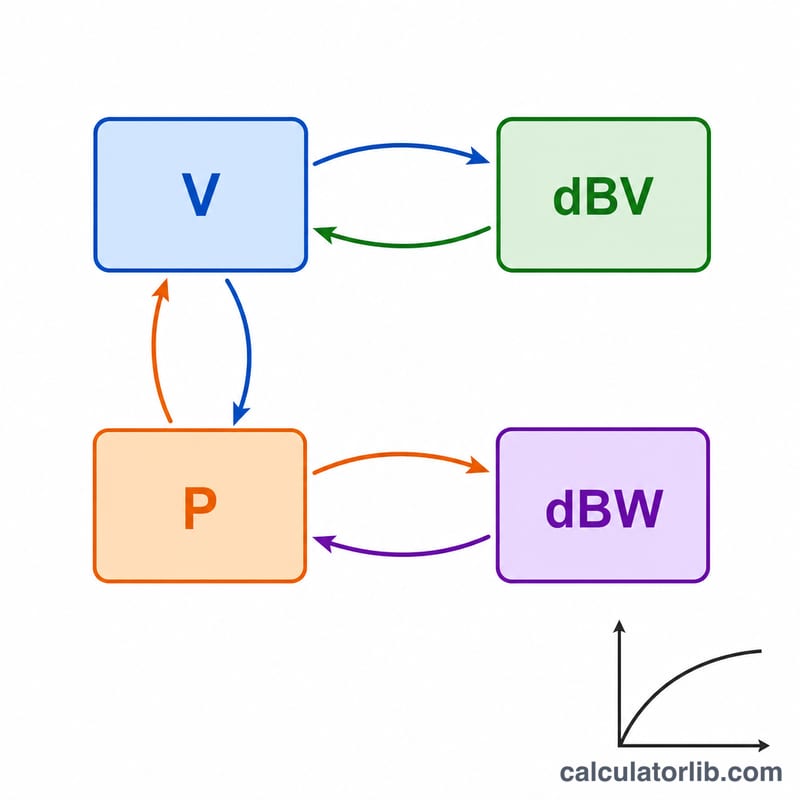

Esta calculadora de conversión de decibelios de voltaje y potencia parte de una sola magnitud eléctrica —un voltaje (V), una potencia (W), un voltaje en decibelios (dBV, referido a 1 V) o una potencia en decibelios (dBW, referida a 1 W)— medida en un sistema de impedancia de carga concreto (50, 75 o 600 ohmios) y la convierte en las cuatro magnitudes equivalentes. Se trata de ingeniería eléctrica pura: funciona exactamente igual en cualquier lugar y no depende de normativas locales de ningún país.
Cómo usarla
Elige la impedancia de carga R (50 Ω para RF, 75 Ω para vídeo, 600 Ω para líneas de audio). Selecciona el tipo de dato que vas a introducir, escoge la unidad correspondiente y escribe el valor. La herramienta te devuelve el voltaje, la potencia, los dBV y los dBW equivalentes.
Las fórmulas

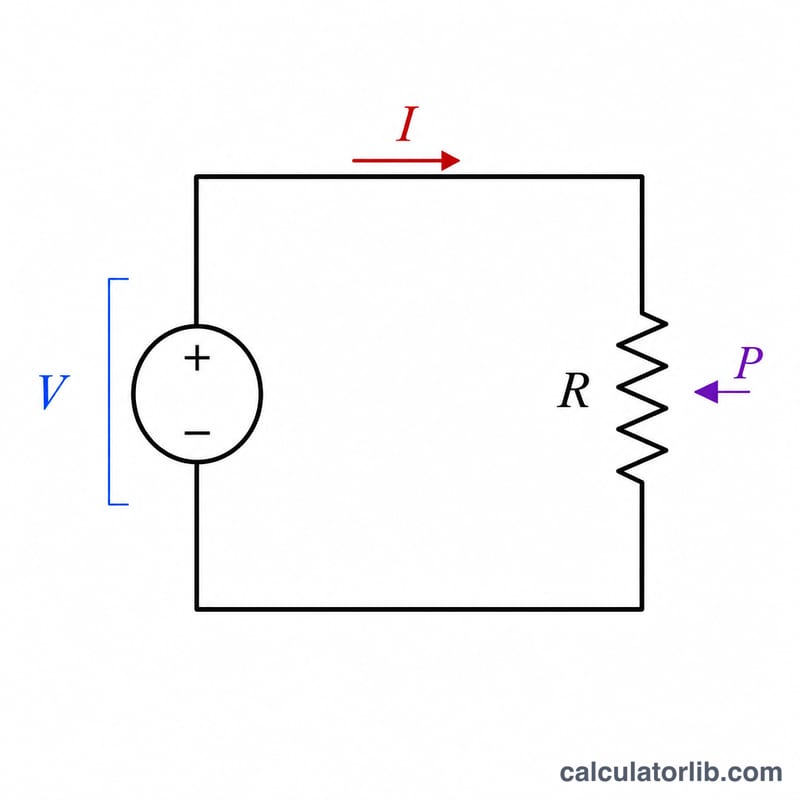

Siendo R la impedancia de carga en ohmios, la potencia sobre la carga es $$P = \frac{V^{2}}{\text{R}}$$ y la fórmula inversa es $$V = \sqrt{P \cdot \text{R}}.$$ Las referencias de decibelios empleadas aquí son $$\text{dBV} = 20\,\log_{10}(V / 1\,\text{V}) \qquad \text{y} \qquad \text{dBW} = 10\,\log_{10}(P / 1\,\text{W}).$$ Sus inversas son $$V = 10^{\frac{\text{dBV}}{20}} \qquad \text{y} \qquad P = 10^{\frac{\text{dBW}}{10}}.$$ El voltaje es la diferencia de potencial en los extremos de la carga cuando esta queda terminada por la impedancia de carga.
Ejemplo resuelto
R = 50 Ω, entrada = 1 mV (voltaje). \(V = 0{,}001\,\text{V}\), $$P = \frac{0{,}001^{2}}{50} = 2{,}0\text{e-}8\,\text{W}\ (20\,\text{nW})$$ $$\text{dBV} = 20\,\log_{10}(0{,}001) = -60\,\text{dB}$$ $$\text{dBW} = 10\,\log_{10}(2{,}0\text{e-}8) \approx -76{,}9897\,\text{dB}.$$
Valores de referencia comunes de dBV y dBW
dBV se refiere a 1 V (RMS) y dBW a 1 W. La potencia depende de la impedancia de carga mediante \(P = V^{2}/R\), por lo que el mismo nivel en dBV da distinta potencia a 50, 75 y 600 Ω. Los valores siguientes están redondeados y suponen un voltaje RMS sobre una carga puramente resistiva.
De dBV a voltaje y potencia
| dBV | Voltaje (V) | Potencia a 50 Ω | Potencia a 75 Ω | Potencia a 600 Ω |
|---|---|---|---|---|
| -60 | 0.001 V (1 mV) | 20 nW | 13.33 nW | 1.667 nW |
| -40 | 0.01 V (10 mV) | 2 µW | 1.333 µW | 0.1667 µW |
| -20 | 0.1 V | 200 µW | 133.3 µW | 16.67 µW |
| -6 | 0.5012 V | 5.024 mW | 3.350 mW | 0.4187 mW |
| 0 | 1 V | 20 mW | 13.33 mW | 1.667 mW |
| +6 | 1.995 V | 79.62 mW | 53.08 mW | 6.635 mW |
| +20 | 10 V | 2 W | 1.333 W | 0.1667 W |
De dBW a potencia y voltaje a 50 Ω
| dBW | Potencia (W) | Voltaje a 50 Ω | dBV equivalente a 50 Ω |
|---|---|---|---|
| -30 | 0.001 W (1 mW) | 0.2236 V | -13.01 dBV |
| -10 | 0.1 W | 2.236 V | +6.99 dBV |
| 0 | 1 W | 7.071 V | +16.99 dBV |
| +10 | 10 W | 22.36 V | +26.99 dBV |
| +30 | 1000 W | 223.6 V | +46.99 dBV |
Proporciones prácticas de referencia
- +6 dB ≈ 2× voltaje (exactamente 1.995×), lo que equivale aproximadamente a 4× potencia con la misma carga.
- +3 dB ≈ 2× potencia (exactamente 1.995×), lo que equivale aproximadamente a 1.41× voltaje.
- +20 dB = 10× voltaje (y 100× potencia).
- +10 dB = 10× potencia (y aproximadamente 3.16× voltaje).
- Los valores negativos dan las proporciones inversas: -6 dB ≈ 0.5× voltaje, -3 dB ≈ 0.5× potencia, -20 dB = 0.1× voltaje.
Conversión entre dBV, dBW y dBm
Desfases fijos (independientes de la impedancia)
- dBm = dBW + 30, porque 1 W = 1000 mW y \(10\log_{10}1000 = 30\).
- dBu se refiere a 0.7746 V, el voltaje que entrega 1 mW en 600 Ω.
- dBV = dBu - 2.218, porque \(20\log_{10}(0.7746) = -2.218\). Equivalentemente, dBu = dBV + 2.218.
Relación dependiente de la impedancia
Partiendo de \(P = V^{2}/R\):
$$\text{dBW} = 10\log_{10}\frac{V^{2}}{R} = \text{dBV} - 10\log_{10}R$$
| Impedancia de carga | Uso típico | 10·log10(R) | dBW = dBV + … | dBm = dBV + … |
|---|---|---|---|---|
| 50 Ω | RF, equipos de prueba | 16.99 dB | -16.99 dB | +13.01 dB |
| 75 Ω | Video, radiodifusión, televisión por cable | 18.75 dB | -18.75 dB | +11.25 dB |
| 600 Ω | Audio heredado, telefonía | 27.78 dB | -27.78 dB | +2.22 dB |
Ejemplo: 0 dBV (1 V) en 50 Ω da \(0 - 16.99 = -16.99\) dBW, que equivale a 20 mW, o +13.01 dBm. Comprobación: \(1^{2}/50 = 0.02\) W, y \(10\log_{10}(0.02) = -16.99\).
Términos y definiciones clave
- Decibelio (dB)
- Unidad logarítmica que expresa la razón entre dos magnitudes. Es adimensional; solo se convierte en un nivel absoluto cuando se especifica un valor de referencia.
- dBV
- Nivel de voltaje respecto a 1 V RMS: \(\text{dBV} = 20\log_{10}(V/1\,\text{V})\). No depende de la impedancia.
- dBW
- Nivel de potencia respecto a 1 W: \(\text{dBW} = 10\log_{10}(P/1\,\text{W})\).
- dBm
- Nivel de potencia respecto a 1 mW. dBm = dBW + 30.
- dBu
- Nivel de voltaje respecto a 0.7746 V RMS (el voltaje que da 1 mW en 600 Ω). Se usa ampliamente en audio profesional. No requiere una carga de 600 Ω; la referencia es simplemente ese voltaje.
- Impedancia de carga
- La resistencia (o magnitud de impedancia) que alimenta la fuente. Junto con el voltaje determina la potencia entregada: \(P = V^{2}/R\).
- Impedancia característica
- La impedancia de una línea de transmisión o sistema a la que se adapta una señal. Las convenciones habituales son 50 Ω para RF y equipos de prueba, 75 Ω para video y televisión por cable, y 600 Ω para sistemas de audio y telefonía heredados.
- Por qué 20·log para voltaje y 10·log para potencia
- Los decibelios se definieron para razones de potencia, \(10\log_{10}(P_2/P_1)\). Como la potencia es proporcional al cuadrado del voltaje a impedancia fija, \(P \propto V^{2}\), y \(\log(V^{2}) = 2\log V\), la razón de voltajes usa \(20\log_{10}(V_2/V_1)\) para que ambas den el mismo valor en dB para el mismo cambio físico.
Preguntas frecuentes
¿Por qué el resultado depende de la impedancia? La potencia depende tanto del voltaje como de la carga que alimenta (\(P = V^{2}/\text{R}\)), de modo que convertir entre voltaje y potencia exige conocer R.
¿Qué referencia se usa para los dB? Los dBV se refieren a 1 V y los dBW a 1 W, es decir, son referencias absolutas, no los habituales dBm (referidos a 1 mW).
¿Por qué los dB pueden quedar indefinidos? El logaritmo de cero o de un número negativo no está definido; un voltaje o una potencia de 0 corresponde a \(-\infty\) dB, por lo que la herramienta lo muestra como indefinido.
