रेज़ोनेंट फ्रीक्वेंसी कैलकुलेटर क्या है?

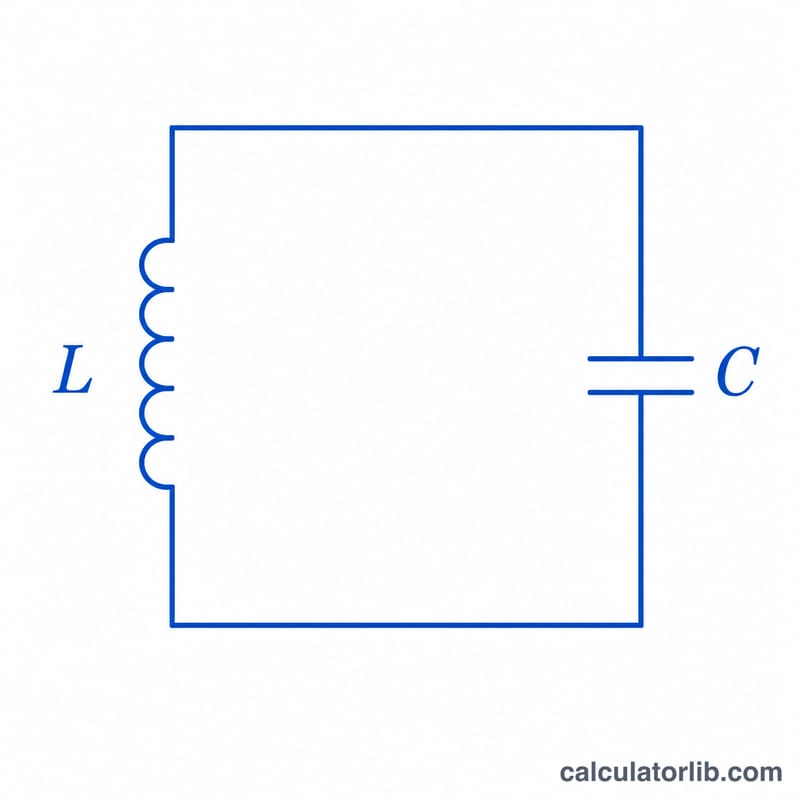

यह कैलकुलेटर किसी LC सर्किट की रेज़ोनेंट फ्रीक्वेंसी (अनुनाद आवृत्ति) निकालता है — ऐसा सर्किट जिसमें एक इंडक्टर (L) और एक कैपेसिटर (C) होता है। रेज़ोनेंस की स्थिति में इंडक्टिव और कैपेसिटिव रिएक्टेंस आपस में रद्द हो जाते हैं, और ऊर्जा इंडक्टर के चुंबकीय क्षेत्र तथा कैपेसिटर के विद्युत क्षेत्र के बीच आगे-पीछे झूलती रहती है। यह आवृत्ति रेडियो ट्यूनर, ऑसिलेटर, फ़िल्टर और वायरलेस पावर सिस्टम जैसी कई चीज़ों का आधार है।
इसका उपयोग कैसे करें
इंडक्टेंस को हेनरी (H) में और कैपेसिटेंस को फैरड (F) में दर्ज करें। ध्यान रखें कि आम तौर पर इस्तेमाल होने वाली छोटी इकाइयों को पहले बदल लें: 1 mH = 0.001 H, 1 µH = 0.000001 H, 1 µF = 0.000001 F, 1 nF = 0.000000001 F, 1 pF = 0.000000000001 F। कैलकुलेटर रेज़ोनेंट फ्रीक्वेंसी को हर्ट्ज़ में, साथ ही कोणीय आवृत्ति (rad/s) और एक दोलन का आवर्तकाल (सेकंड में) दिखाता है।
सूत्र की व्याख्या
रेज़ोनेंट फ्रीक्वेंसी इस सूत्र से मिलती है: $$f = \frac{1}{2\pi\sqrt{\text{L (H)} \cdot \text{C (F)}}}$$ गुणनफल \(L \cdot C\) दोलन का समय-नियतांक तय करता है: इंडक्टेंस या कैपेसिटेंस जितना अधिक होगा, उतनी ही ज़्यादा ऊर्जा संचित होगी और दोलन उतना ही धीमा होगा, जिससे आवृत्ति घट जाती है। वर्गमूल का मतलब है कि आवृत्ति को दोगुना करने के लिए आपको \(L \cdot C\) को चार गुना घटाना होगा। कोणीय आवृत्ति \(\omega = 2\pi f\) होती है और आवर्तकाल \(T = 1/f\) होता है।
हल किया हुआ उदाहरण
मान लीजिए L = 1 mH (0.001 H) और C = 1 µF (0.000001 F)। तब \(L \cdot C = 1 \times 10^{-9}\), और \(\sqrt{L \cdot C} = 3.1623 \times 10^{-5}\)। इसलिए $$f = \frac{1}{2\pi \times 3.1623 \times 10^{-5}} \approx \frac{1}{1.9869 \times 10^{-4}} \approx 5{,}033 \text{ Hz}$$ यानी लगभग 5.03 kHz।
परिणाम की व्याख्या
कैलकुलेटर प्राकृतिक (अनुनादी) आवृत्ति \(f_0 = \frac{1}{2\pi\sqrt{LC}}\) देता है, जहाँ L हेनरी में और C फैराड में है। कोणीय आवृत्ति \(\omega_0 = 2\pi f_0 = 1/\sqrt{LC}\) है और आवर्तकाल \(T = 1/f_0\) है। उदाहरण: L = 1 mH (0.001 H) और C = 1 µF (0.000001 F) के लिए \(\sqrt{LC} = \sqrt{10^{-9}} \approx 3.162\times10^{-5}\) s, इसलिए \(f_0 = 1/(2\pi \cdot 3.162\times10^{-5}) \approx\) 5032.92 Hz, जो श्रव्य रेंज में है।
यह कौन-सा आवृत्ति बैंड है?
| बैंड | अनुमानित रेंज |
|---|---|
| श्रव्य (Audio) | 20 Hz – 20 kHz (मानव श्रवण) |
| LF (निम्न आवृत्ति) | 30 – 300 kHz |
| MF (मध्यम आवृत्ति, AM प्रसारण शामिल) | 300 kHz – 3 MHz |
| HF (उच्च आवृत्ति) | 3 – 30 MHz |
| VHF (अति उच्च आवृत्ति) | 30 – 300 MHz |
बैंड की परिभाषाएँ ITU पदनाम हैं; AM प्रसारण का सटीक आवंटन क्षेत्र के अनुसार बदलता है।
f, L और C के साथ कैसे बदलता है
चूँकि \(f_0 \propto 1/\sqrt{LC}\), इसलिए दोनों में से कोई भी मान बढ़ने पर आवृत्ति घटती है। LC का गुणनफल चार गुना करने पर आवृत्ति आधी हो जाती है, और LC को 100 से गुणा करने पर आवृत्ति 10 से विभाजित हो जाती है। केवल L (या केवल C) दोगुना करने पर f, \(1/\sqrt{2} \approx 0.707\) गुना कम हो जाता है।
श्रेणी बनाम समानांतर अनुनाद
- श्रेणी LC: अनुनाद पर \(X_L = X_C\) होता है और प्रतिक्रियाएँ एक-दूसरे को निरस्त कर देती हैं, इसलिए प्रतिबाधा न्यूनतम (आदर्श रूप से केवल प्रतिरोध R) और धारा अधिकतम होती है।
- समानांतर LC: अनुनाद पर शाखा धाराएँ L और C के बीच घूमती हैं, इसलिए प्रतिबाधा अधिकतम (आदर्श रूप से बहुत अधिक) और लाइन धारा न्यूनतम होती है।
आदर्श स्थिति में दोनों \(f_0\) के लिए एक ही सूत्र का उपयोग करते हैं।
वास्तविक सर्किट अलग क्यों होते हैं
- परजीवी धारिता: इंडक्टर में वाइंडिंग धारिता, तार और PCB की आवारा धारिता C में जुड़ जाती है और वास्तविक आवृत्ति को घटाती है, खासकर HF और VHF पर।
- घटक सहिष्णुता: इंडक्टर और कैपेसिटर आमतौर पर ±5% से ±20% सहिष्णुता के होते हैं, इसलिए f कुछ प्रतिशत तक खिसक सकती है (लगभग L और C की संयुक्त सहिष्णुता का आधा)।
- प्रतिरोध और Q गुणांक: हानियाँ अनुनाद शिखर को चौड़ा करती हैं और उसे थोड़ा खिसकाती हैं; कम-Q सर्किट आदर्श सूत्र से अधिक विचलित होते हैं।
- स्व-अनुनाद: हर वास्तविक इंडक्टर और कैपेसिटर की अपनी स्व-अनुनादी आवृत्ति होती है, जिससे ऊपर वह अपेक्षित रूप से व्यवहार करना बंद कर देता है।
परिकलित मान को डिज़ाइन के प्रारंभिक बिंदु के रूप में लें और माप (जैसे LCR मीटर, नेटवर्क एनालाइज़र या ऑसिलोस्कोप) से सत्यापित करें।
मुख्य शब्द और प्रतीक
- इंडक्टेंस (L), इकाई: हेनरी (H)
- कुंडली का वह गुण जो चुंबकीय क्षेत्र में ऊर्जा संचित करके धारा में होने वाले परिवर्तनों का विरोध करता है। 1 mH = 10-3 H; 1 µH = 10-6 H.
- कैपेसिटेंस (C), इकाई: फैराड (F)
- विद्युत क्षेत्र में आवेश और ऊर्जा संचित करने की घटक की क्षमता। 1 µF = 10-6 F; 1 nF = 10-9 F; 1 pF = 10-12 F.
- प्रेरणिक प्रतिघात (XL), इकाई: ओम (Ω)
- प्रत्यावर्ती धारा के प्रति इंडक्टर का विरोध: \(X_L = 2\pi f L\)। यह आवृत्ति के साथ बढ़ता है।
- धारितीय प्रतिघात (XC), इकाई: ओम (Ω)
- प्रत्यावर्ती धारा के प्रति कैपेसिटर का विरोध: \(X_C = \frac{1}{2\pi f C}\)। यह आवृत्ति के साथ घटता है।
- अनुनाद
- वह स्थिति जहाँ \(X_L = X_C\) हो। \(2\pi f L = \frac{1}{2\pi f C}\) रखने पर \(f_0 = \frac{1}{2\pi\sqrt{LC}}\) प्राप्त होता है।
- कोणीय आवृत्ति (ω), इकाई: रेडियन प्रति सेकंड (rad/s)
- \(\omega = 2\pi f\); अनुनाद पर \(\omega_0 = 1/\sqrt{LC}\)।
- आवर्तकाल (T), इकाई: सेकंड (s)
- एक पूर्ण चक्र का समय: \(T = 1/f\)।
- हर्ट्ज़ (Hz)
- आवृत्ति की SI इकाई, प्रति सेकंड एक चक्र। 1 kHz = 103 Hz; 1 MHz = 106 Hz.
- Q गुणांक (गुणवत्ता गुणांक), आयामरहित

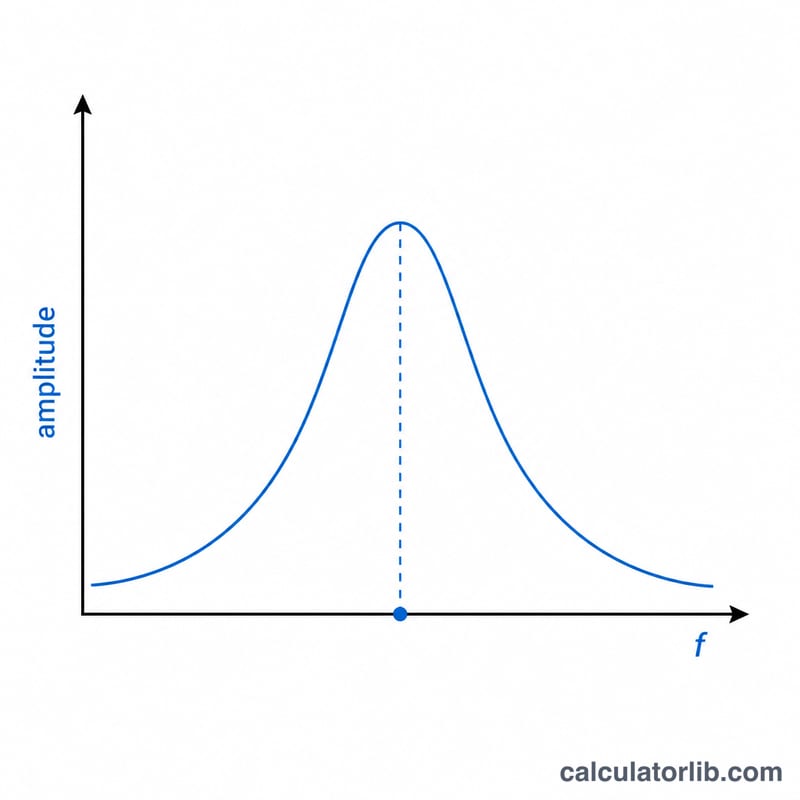

- यह मापता है कि अनुनाद कितना तीखा और कम-हानि वाला है। श्रेणी RLC सर्किट के लिए \(Q = \frac{\omega_0 L}{R} = \frac{1}{R}\sqrt{\frac{L}{C}}\)। बैंडविड्थ लगभग \(f_0 / Q\) है, इसलिए अधिक Q का अर्थ है संकरी और अधिक चयनात्मक प्रतिक्रिया।
अक्सर पूछे जाने वाले सवाल
क्या रेज़िस्टेंस रेज़ोनेंट फ्रीक्वेंसी को प्रभावित करता है? किसी आदर्श सीरीज़ या पैरेलल LC सर्किट में नहीं। वास्तविक सर्किट में रेज़िस्टेंस होने पर शिखर थोड़ा खिसक जाता है, लेकिन डिज़ाइन में मानक अनुमान के रूप में उपरोक्त सूत्र ही इस्तेमाल होता है।
मुझे कौन-सी इकाइयाँ इस्तेमाल करनी चाहिए? इनपुट के लिए हमेशा हेनरी और फैरड। दर्ज करने से पहले mH, µH, µF, nF और pF को मूल इकाइयों में बदल लें।
कोणीय आवृत्ति क्या होती है? यह आवृत्ति को रेडियन प्रति सेकंड में व्यक्त करती है, \(\omega = 2\pi f\), जिसका उपयोग अक्सर रिएक्टेंस और इम्पीडेंस के समीकरणों में सीधे किया जाता है।
