ढलान / ग्रेड कैलकुलेटर

ढलान / ग्रेड कैलकुलेटर

अग्रणी AI Skill PRO

गणना दर्ज करें

सूत्र (फॉर्मूला)

ग्रेड=राइज़ (मीटर)रन (मीटर)×100%θ=arctan⁡(राइज़ (मीटर)रन (मीटर))d=राइज़2+रन2\begin{gathered} \text{ग्रेड} = \frac{\text{राइज़ (मीटर)}}{\text{रन (मीटर)}} \times 100\% \\[1.5em] \theta = \arctan\!\left(\frac{\text{राइज़ (मीटर)}}{\text{रन (मीटर)}}\right) \qquad d = \sqrt{\text{राइज़}^{2} + \text{रन}^{2}} \end{gathered}
उपयोग आँकड़े

विज्ञापन

परिणाम

ढलान ग्रेड
25%
राइज़ बटा रन
झुकाव का कोण 14.04°
ढलान की लंबाई (कर्ण) 12.369
अनुपात (1 में N) 1 in 4

इस पेज पर त्रुटि की रिपोर्ट करें

ढलान / ग्रेड कैलकुलेटर क्या है?

यह टूल किसी राइज़ (ऊर्ध्वाधर बदलाव) और रन (क्षैतिज दूरी) को कई उपयोगी रूपों में ढलान के तौर पर बदल देता है: प्रतिशत ग्रेड के रूप में, डिग्री में झुकाव के कोण के रूप में, असली ढलान की लंबाई (कर्ण) के रूप में, और "1 में N" अनुपात के रूप में। यह किसी भी एक जैसी इकाई के साथ काम करता है — मीटर, फ़ीट या इंच — क्योंकि ग्रेड और कोण इकाई पर निर्भर नहीं करते।

इसका इस्तेमाल कैसे करें

राइज़ और रन दोनों को एक ही इकाई में डालें और फिर नतीजे देखें। प्रतिशत ग्रेड वह मुख्य आँकड़ा है जो सड़कों, रैंप, छतों और जल-निकासी के लिए सबसे ज़्यादा इस्तेमाल होता है। कोण निर्माण कार्य और त्रिकोणमिति के लिए काम का होता है, जबकि 1-में-N अनुपात रेलवे और दिव्यांग-सुलभ रैंप के लिए व्यापक रूप से इस्तेमाल होता है।

फ़ॉर्मूला समझें

ग्रेड बस राइज़ को रन से भाग देकर 100 से गुणा करना है:

$$\text{Grade}\% = \frac{\text{rise}}{\text{run}} \times 100$$

झुकाव का कोण राइज़ बटा रन का आर्कटैन (arctan) होता है:

$$\theta = \arctan\!\left(\frac{\text{rise}}{\text{run}}\right)$$

असली ढलान की लंबाई पाइथागोरस प्रमेय से निकलती है:

$$L = \sqrt{\text{rise}^2 + \text{run}^2}$$

ध्यान दें — 100% ग्रेड का मतलब 45° का कोण होता है, सीधा ऊपर नहीं; यह एक आम ग़लतफ़हमी है।

विज्ञापन

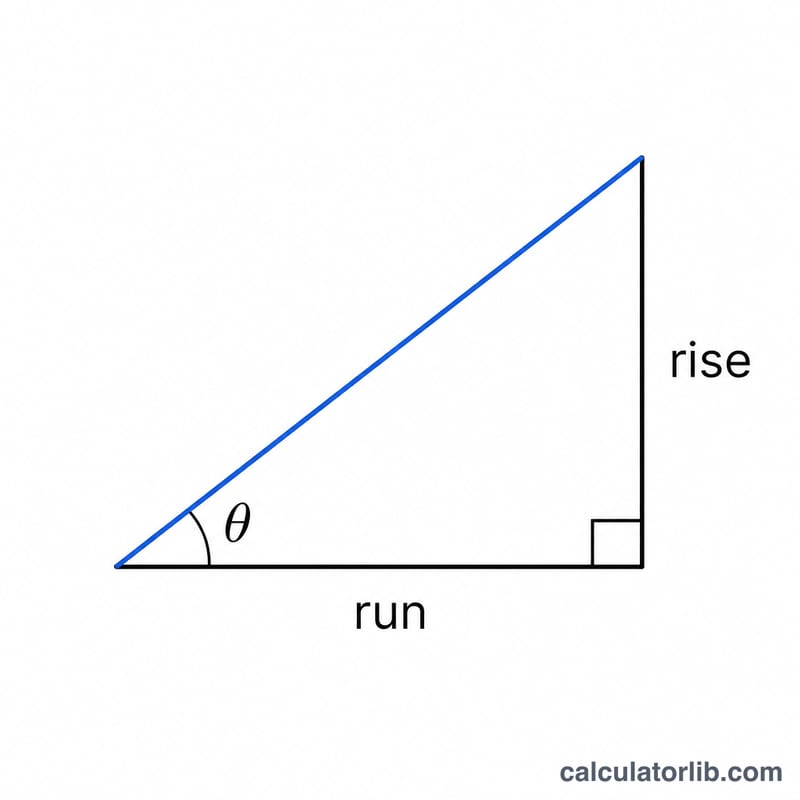

समकोण त्रिभुज जो चढ़ाई, क्षैतिज दूरी, ढलान की लंबाई और झुकाव कोण थीटा दर्शाता है
ढलान ऊर्ध्वाधर चढ़ाई की तुलना क्षैतिज दूरी से करती है।

हल किया हुआ उदाहरण

एक सड़क 12 मीटर की क्ष␏ैतिज दूरी में 3 मीटर ऊपर चढ़ती है। ग्रेड = \((3 / 12) \times 100 = \) 25%। कोण = \(\arctan(3/12) = \arctan(0.25) \approx\) 14.04°। ढलान की लंबाई = \(\sqrt{3^2 + 12^2} = \sqrt{153} \approx 12.369\) मीटर। अनुपात = रन / राइज़ = \(12 / 3 = \) 1 में 4।

ढलान, कोण और अनुपात रूपांतरण तालिका

प्रतिशत ढलान = (ऊँचाई ÷ क्षैतिज दूरी) × 100 होती है। कोण \(\theta = \arctan(\text{ऊँचाई}/\text{क्षैतिज दूरी})\) है, और अनुपात "1 में N" \(N = \text{क्षैतिज दूरी}/\text{ऊँचाई}\) से मिलता है। मान पूर्णांकित किए गए हैं।

प्रतिशत ढलान कोण (अंश) अनुपात (1 में N) प्रति 100 इकाई क्षैतिज दूरी पर ऊँचाई
1% 0.57° 1:100 1
2% 1.15° 1:50 2
5% 2.86° 1:20 5
8.33% 4.76° 1:12 8.33
10% 5.71° 1:10 10
12.5% 7.13° 1:8 12.5
15% 8.53° लगभग 1:6.67 15
20% 11.31° 1:5 20
25% 14.04° 1:4 25
50% 26.57° 1:2 50
100% 45° 1:1 100

ऊँचाई और क्षैतिज दूरी की इकाई समान होनी चाहिए (मीटर, फुट, इंच), क्योंकि ढलान एक इकाई-रहित अनुपात है।

सामान्य ढलान सीमाएँ और मानक

नीचे दिए आँकड़े आमतौर पर उद्धृत उदाहरण हैं। इनमें से कई संयुक्त राज्य अमेरिका या सामान्य इंजीनियरिंग अभ्यास से जुड़े हैं। स्थानीय भवन संहिताएँ, सड़क प्राधिकरण और रेलवे संचालक अपनी सीमाएँ तय करते हैं, इसलिए अपनी परियोजना पर लागू नियमों की जाँच करें।

उपयोग सामान्य सीमा स्रोत / टिप्पणी
सुलभ रैंप, चलने वाला ढलान अधिकतम 1:12 (8.33%), प्रति रैंप खंड अधिकतम 30 इंच (760 mm) ऊँचाई के साथ US 2010 ADA Standards for Accessible Design (संयुक्त राज्य अमेरिका, 2010 सुलभ डिज़ाइन मानक)
सुलभ मार्ग, अनुप्रस्थ ढलान अधिकतम 1:48 (लगभग 2.08%) US 2010 ADA Standards (संयुक्त राज्य अमेरिका, 2010 ADA मानक)
रैंप न होने वाली पैदल सतह 1:20 (5%) से कम US ADA Standards (संयुक्त राज्य अमेरिका) 1:20 से अधिक ढलान वाली पैदल सतह को रैंप मानते हैं
सड़कें, अधिकतम ढलान लगभग 6–12%, सड़क श्रेणी, डिज़ाइन गति और भूभाग पर निर्भर सामान्य राजमार्ग डिज़ाइन अभ्यास (जैसे संयुक्त राज्य अमेरिका में AASHTO मार्गदर्शन); देश और एजेंसी के अनुसार भिन्न
रेलवे मुख्य लाइनें आमतौर पर लगभग 1–4% से कम सामान्य रेलवे अभ्यास; देश और यातायात के प्रकार के अनुसार भिन्न
ड्रेनेज पाइप और सतही जल निकासी, न्यूनतम ढाल लगभग 1% (1:100) सामान्य अंगूठे का नियम; सटीक न्यूनतम मान पाइप के आकार और स्थानीय प्लंबिंग या जल निकासी संहिता पर निर्भर
छत का झुकाव आवासीय छतों के लिए अक्सर 4:12 (33%, 18.4°) से 6:12 (50%, 26.6°) तक; कम ढलान वाली छतें लगभग 1/4:12 (लगभग 2%) से शुरू होती हैं US परंपरा: प्रति 12 इंच क्षैतिज दूरी पर इंच में ऊँचाई; सामग्री की आवश्यकताएँ निर्माता और संहिता के अनुसार भिन्न
विज्ञापन

अपने ढलान परिणाम की व्याख्या

ये वर्णनात्मक वर्ग सामान्य मार्गदर्शक हैं, संहिता सीमाएँ नहीं:

  • 0–2%: लगभग समतल; दृष्टि से समतल, हालाँकि पानी धीरे बहता है।
  • 2–5%: हल्का ढलान; पैदल मार्गों और हल्के भूभाग में आम।
  • 5–10%: मध्यम; चलते या साइकिल चलाते समय ध्यान देने योग्य। 8.33% (1:12) सुलभ रैंप सीमा इसी वर्ग में आती है।
  • 10–20%: तीखा; तीखे ड्राइववे और पहाड़ी सड़कों पर मिलता है।
  • 20% से अधिक: बहुत तीखा; सीढ़ियाँ, चट्टानी भूभाग और तीखी छतें।

ढलान बढ़ने पर प्रतिशत और कोण अलग-अलग गति से बदलते हैं। कम मानों पर दोनों लगभग समानुपाती होते हैं (लगभग 1.75% प्रति 1°)। ढलान बढ़ने पर प्रतिशत तेज़ी से बढ़ता है: 45° पर 100% ढलान होता है, और पूरी तरह खड़ी सतह का ढलान अनंत होगा। इसलिए 100% ढलान का अर्थ 90° नहीं है।

ढलान की लंबाई क्षैतिज दूरी से अधिक होती है। यह कर्ण (हाइपोटेन्यूज़) है: \(L = \sqrt{\text{ऊँचाई}^2 + \text{क्षैतिज दूरी}^2}\)। उदाहरण: 40 m क्षैतिज दूरी पर 2 m ऊँचाई से ढलान \(\frac{2}{40} \times 100\% = \) 5% होता है। कोण \(\arctan(0.05) \approx 2.86^\circ\) है, और ढलान की लंबाई \(\sqrt{2^2 + 40^2} = \sqrt{1604} \approx 40.05\) m है। हल्के ढलानों पर दोनों लंबाइयाँ लगभग बराबर होती हैं, लेकिन तीखे ढलानों पर अंतर मायने रखता है।

अनुपात की परिपाटी। 1:12 जैसे अनुपात को 1 इकाई ऊँचाई प्रति N इकाई क्षैतिज दूरी के रूप में लिखा जाता है, इसलिए ऊपर का 5% ढलान 1:20 है। अपने परिणाम की तुलना अपनी परियोजना पर लागू मानकों से करें (ऊपर की सीमाओं की तालिका देखें), और डिज़ाइन या निर्माण से पहले स्थानीय आवश्यकताओं की पुष्टि करें।

अक्सर पूछे जाने वाले सवाल

क्या 100% ग्रेड का मतलब बिल्कुल सीधा ऊपर होता है? नहीं। 100% ग्रेड का मतलब है राइज़ रन के बराबर है, जो 45° का कोण है। एक ऊर्ध्वाधर दीवार का ग्रेड अनंत (infinite) होगा।

मुझे कौन-सी इकाई इस्तेमाल करनी चाहिए? कोई भी, बशर्ते राइज़ और रन दोनों एक ही इकाई में हों। प्रतिशत और कोण इकाई पर निर्भर नहीं करते।

ग्रेड को कोण में कैसे बदलें? ग्रेड को दशमलव के रूप में लेकर उसका आर्कटैन निकालें: \(\text{angle} = \arctan(\text{Grade}\% / 100)\)।
