バレルツイストレート計算機とは?

このツールは、弾丸を飛行中に安定させるために必要なライフリングのツイストレート(回転率)を、1回転あたりのインチ数(例:「1 in 12」または「1:12"」)で算出します。1879年に数学者サー・アルフレッド・ジョージ・グリーンヒルが導き出した、長年にわたり信頼されてきたグリーンヒルの公式を採用しています。適切なツイストレートを選べば、弾頭を十分な速さで回転させて先端を前方に保ち、遠距離でも高い命中精度を維持できます。なお、これらの数値はインチおよびfps(フィート毎秒)を単位とする、主に北米で用いられる銃器の規格に基づいています。

使い方

弾頭の直径をインチ単位で入力します(口径=ボアサイズ。例:.308なら0.308)。次に弾頭の長さをインチで入力します。続いてグリーンヒル定数を選びます。マズルベロシティ(銃口初速)がおおよそ2800fps未満の一般的な装弾なら150を、より高速な装弾なら180を選択してください。計算機は、推奨されるツイストレートを「1回転あたりのインチ数」と「口径あたりの回転数(calibers per turn)」の両方で表示します。

公式の解説

グリーンヒルの公式は $$\text{Twist} = \frac{\text{C} \times \text{Diameter}^{2}}{\text{Length}}$$ で表されます。ここでCは定数、Dは弾頭の直径、Lは弾頭の長さです。長い弾丸ほど安定させるのが難しいため、長さが増すとツイスト値(1回転あたりのインチ数)は小さくなり、つまり「速いツイスト」が必要になります。したがって、重く長い弾丸ほど、数値の小さい(速い)ツイストが求められるのです。

広告

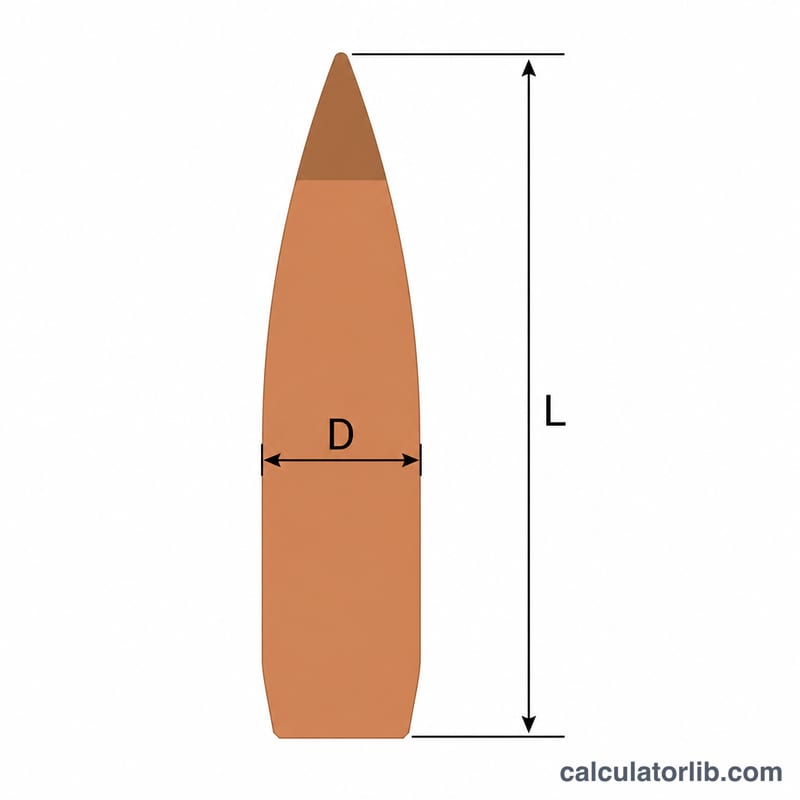

1発の弾丸の図。横方向に直径D、本体に沿って長さLが表示されている
グリーンヒルの式は弾丸の直径(D)と長さ(L)を使用します。

計算例

直径.308、長さ1.2インチの弾丸で、C=150の場合:$$\text{Twist} = \frac{150 \times 0.308^{2}}{1.2} = \frac{150 \times 0.094864}{1.2} = \frac{14.2296}{1.2} \approx 11.86$$ となります。つまり、1:12" 前後のツイストが適切ということになります。

一般的な口径と標準的な工場出荷時のライフリング・ツイスト

この表は、人気のライフル弾薬について、代表的な弾頭重量の範囲と一般的に提供されるバレルのツイストレートを示しています。ツイストは1:Nと表記され、バレルN インチごとに1回転することを意味します。これらは代表的なメーカーの提供値にすぎず、保証されたものではありません。ツイストレートはメーカーや機種によって異なるため、お使いのバレルの仕様を必ず確認してください。

口径 弾頭直径 (in) 代表的な弾頭重量 一般的に提供されるツイストレート
.223 Rem / 5.56×45 0.224 35–77 gr 1:7、1:8、1:9、1:12(1:12は軽い弾頭に適し、1:7〜1:8は重い弾頭に適します)
.243 Win 0.243 55–105 gr 1:10が最も一般的です。より速いツイストを採用するライフルもあります
6.5 Creedmoor 0.264 100–147 gr 1:8
.308 Win 0.308 110–200 gr 1:10または1:12(重い弾頭には1:10の方が適しています)
.30-06 Springfield 0.308 110–220 gr 1:10が最も一般的です。一部のライフルでは1:12が採用されています
.338 Lapua Magnum 0.338 200–300 gr 約1:9.4〜1:10

弾頭重量の範囲は概算であり、弾頭メーカーによって異なります。直径に対して弾頭が長くなるほど、より速いツイスト(Nの値が小さいもの)が必要になります。これは通常、重い弾頭や低密度の設計の弾頭を意味します。

広告

ツイストレート計算結果の解釈

グリーンヒルの公式は \(\text{ツイスト} = \frac{C \times D^2}{L}\) であり、直径 \(D\) と弾頭の長さ \(L\) はインチ単位です。結果はインチ/回転で表されます。定数 \(C\) は、一般的な速度(約2,800 ft/s まで)では150、より高速な装填では180です。

例:直径0.308 in、長さ1.2 inの弾頭で \(C = 150\) の場合、\(\frac{150 \times 0.308^2}{1.2} = \frac{150 \times 0.094864}{1.2} = \frac{14.2296}{1.2} \approx\) 11.86 インチ/回転、つまり約1:11.86となります。

結果は上限値として扱う

この数値は、弾頭を安定させることができる最も遅いツイストです。同じツイスト、またはより速い標準のツイストを選んでください。11.86は1:12のバレルに丸められますが、これは限界ぎりぎりです。1:10のバレルの方が安全な余裕があり、一般的な標準の選択肢です。1:14のようなより遅いツイストに丸めないでください。

安定が不足している場合と過剰な場合

  • 安定不足(ツイストが遅すぎる): 弾頭が飛翔中に揺れたり、回転して不安定になったりします。典型的な兆候は、キーホーリング(標的上の楕円形や横向きの穴)、集弾性の低下、そして精度と射程の低下です。
  • 過剰な安定(ツイストが速すぎる): やや速いツイストであれば、通常は問題ありません。極端に速すぎる場合は、精度がわずかに低下したり、弾頭の回転数と負荷が増えたり(高速で薄い被覆の弾頭には懸念事項です)、バレルの摩耗や圧力がわずかに上昇したりすることがあります。

グリーンヒル公式の限界

グリーンヒル公式は、長さがおよそ2.5〜3.5口径の鉛コア弾頭向けに開発されました。長く高BCの弾頭や、密度と長さが鉛コア設計とは異なる無垢の銅弾頭やモノリシック弾頭では、信頼性が低下します。そのような弾頭には、弾頭重量、速度、大気条件を考慮するミラーのツイスト則を使用してください。重要な用途では、必ず弾頭メーカーが推奨するツイストを確認し、射撃場で試射してください。

よくある質問

「1 in 12」とはどういう意味ですか? 弾丸が銃身内を12インチ進むごとに1回転することを表します。数値が小さいほど回転が速い(速いツイスト)ことを意味します。

どちらの定数を使えばいいですか? 標準的な初速なら150を、マズルベロシティがおよそ2800fpsを超える場合は、高速域での命中精度を高めるために180を使用してください。

グリーンヒルの公式は正確ですか? いいえ、これは鉛芯弾を前提に導かれた便利な近似式です。現代の弾頭設計では、より精密な計算のためにミラーの安定性公式が用いられることもあります。とはいえ、グリーンヒルの公式は今でも手軽で信頼できる目安として有効です。
