Mô-đun chống uốn là gì?
Mô-đun chống uốn đàn hồi (\(S\)) là một đặc trưng hình học của tiết diện dầm, thể hiện khả năng chống lại uốn của tiết diện đó. Đại lượng này liên hệ giữa mô-men uốn mà cấu kiện có thể chịu được với ứng suất uốn sinh ra. Mô-đun chống uốn càng lớn thì tiết diện càng cứng và càng khỏe đối với cùng một loại vật liệu. Đây là đại lượng được dùng rất phổ biến trong kỹ thuật kết cấu và cơ khí để chọn kích thước dầm, xà, trục và các cấu kiện chịu lực khác.
Cách sử dụng công cụ này
Bạn hãy nhập mô-men quán tính (\(I\)) của tiết diện quanh trục uốn và khoảng cách (\(c\)) từ trục trung hòa đến thớ ngoài cùng. Công cụ sẽ chia \(I\) cho \(c\) để trả về mô-đun chống uốn \(S\). Lưu ý giữ đơn vị nhất quán: nếu \(I\) tính bằng mm⁴ và \(c\) tính bằng mm thì \(S\) sẽ có đơn vị mm³.
Giải thích công thức

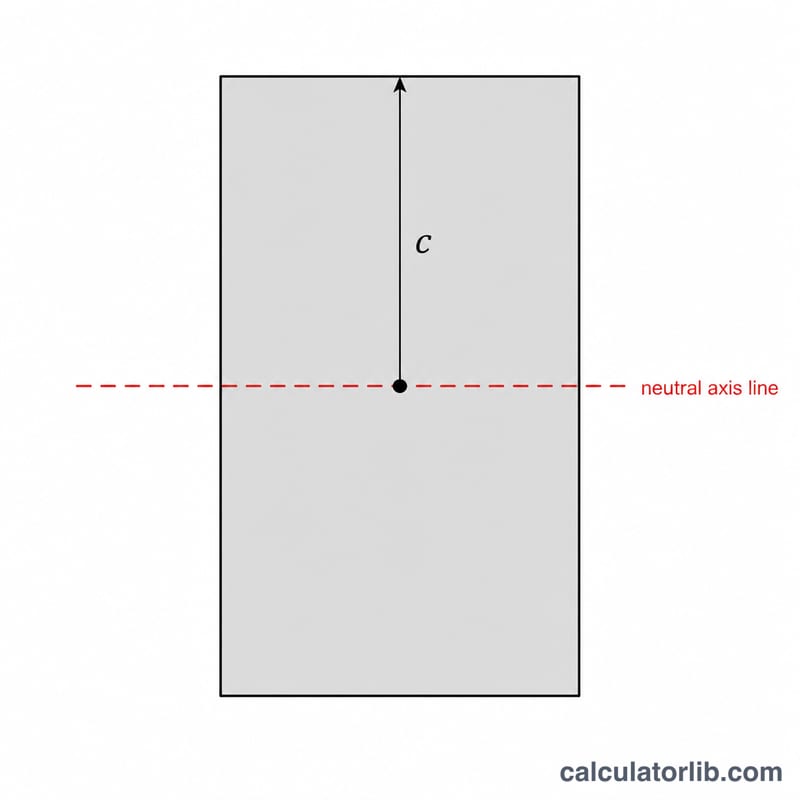

Công thức cơ bản là $$S = \frac{\text{Moment of Inertia } I \text{ (mm}^4)}{\text{Distance } c \text{ (mm)}}$$. Trong đó \(I\) là mô-men quán tính (mô-men diện tích bậc hai) của tiết diện, còn \(c\) là khoảng cách vuông góc từ trục trung hòa (trục đi qua trọng tâm) đến thớ ngoài cùng — nơi ứng suất đạt giá trị lớn nhất. Vì ứng suất uốn được tính bằng \(\sigma = M \cdot c / I = M / S\), nên mô-đun chống uốn cho phép quy đổi trực tiếp mô-men uốn \(M\) tác dụng thành ứng suất lớn nhất: \(\sigma = M / S\).
Ví dụ minh họa
Giả sử một tiết diện hình chữ nhật có \(I = 1.000.000\) mm⁴ và khoảng cách đến thớ ngoài cùng \(c = 50\) mm. Khi đó mô-đun chống uốn là $$S = \frac{1{.}000{.}000}{50} = 20{.}000 \text{ mm}^3.$$ Nếu tác dụng một mô-men uốn 2.000.000 N·mm, ứng suất uốn lớn nhất sẽ là \(2.000.000 / 20.000 = 100\) MPa.
Đơn vị và quy đổi cho Mô đun tiết diện
Mô đun tiết diện có đơn vị là chiều dài lũy thừa ba, vì nó bằng mô men quán tính (chiều dài⁴) chia cho một khoảng cách (chiều dài). Hãy sử dụng một hệ đơn vị nhất quán xuyên suốt; trộn lẫn mm và cm hoặc in và mm là nguyên nhân phổ biến gây sai số 10×, 1.000× hoặc lớn hơn.
| Quy đổi | Tương đương |
|---|---|
| 1 cm³ | 1.000 mm³ |
| 1 m³ | 10⁹ mm³ = 10⁶ cm³ |
| 1 in³ | 16.387,064 mm³ = 16,387 cm³ |
| 1 mm³ | 6,1024×10⁻⁵ in³ |
Đơn vị tương ứng cho I, c và S
| Mô men quán tính I | Khoảng cách c | Mô đun tiết diện S = I / c |
|---|---|---|
| mm⁴ | mm | mm³ |
| cm⁴ | cm | cm³ |
| in⁴ | in | in³ |
Đơn vị ứng suất nhất quán
- Mô men tính bằng N·mm chia cho S tính bằng mm³ cho ứng suất tính bằng N/mm², tức là MPa.
- Mô men tính bằng kip·in chia cho S tính bằng in³ cho ứng suất tính bằng ksi.
Ví dụ về tính nhất quán đơn vị: \(I = 8{,}000{,}000\ \text{mm}^4\) và \(c = 100\ \text{mm}\) cho \(S = 80{,}000\ \text{mm}^3 = 80\ \text{cm}^3\).
Diễn giải Mô đun tiết diện của bạn

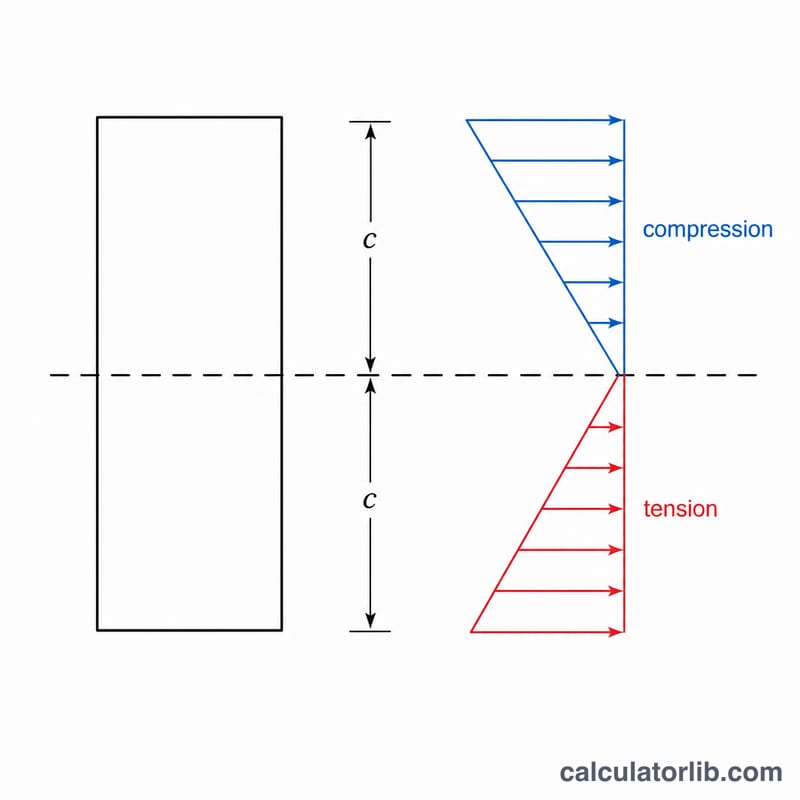

Mô đun tiết diện liên kết mô men uốn với ứng suất uốn tại thớ ngoài cùng thông qua \(\sigma = M / S\). Khi biến đổi, nó cho biết mô men lớn nhất mà một tiết diện có thể chịu được trước khi đạt đến giới hạn ứng suất:
$$M_{allow} = S \cdot \sigma_{allow} \qquad \text{hoặc} \qquad M_y = S \cdot F_y$$
S càng lớn thì khả năng chịu mô men càng lớn tại cùng một giới hạn ứng suất (giả định ứng xử đàn hồi).
- Chiều cao quan trọng nhất. Với tiết diện chữ nhật, \(S = \frac{b h^2}{6}\). Tăng gấp đôi chiều cao h làm S tăng gấp bốn lần (2² = 4), trong khi tăng gấp đôi chiều rộng b chỉ làm S tăng gấp đôi. Đây là lý do các dầm cao và hẹp hiệu quả khi chịu uốn quanh trục mạnh của chúng.
- Chỉ phụ thuộc hình học. S chỉ phụ thuộc vào hình dạng và kích thước tiết diện, không phụ thuộc vật liệu. Dầm thép, gỗ và nhôm có cùng hình dạng sẽ có cùng S; chỉ có ứng suất cho phép là khác nhau.
- Tiết diện không đối xứng. Với các hình dạng như tiết diện chữ T hoặc thép góc, trục trung hòa không nằm ở giữa chiều cao, nên có hai giá trị, \(S_{top} = I / c_{top}\) và \(S_{bottom} = I / c_{bottom}\). S nhỏ hơn (ứng với c lớn hơn) cho ứng suất cao nhất và thường là yếu tố chi phối, trừ khi vật liệu có giới hạn kéo và nén khác nhau.
- Chỉ một kiểm tra. S chỉ bao quát ứng suất uốn. Nó không tính đến lực cắt, mất ổn định xoắn-ngang hoặc mất ổn định cục bộ, nghiền bụng dầm, hay ảnh hưởng của liên kết. Độ võng do mô men quán tính I chi phối, không phải S, nên một dầm có thể đạt kiểm tra cường độ nhưng vẫn quá mềm.
Luôn kiểm tra thiết kế theo tiêu chuẩn áp dụng và nhờ kỹ sư có chuyên môn xem xét các công trình kết cấu quan trọng.
Câu hỏi thường gặp
Mô-đun chống uốn đàn hồi và mô-đun chống uốn dẻo khác nhau ở điểm nào? Công cụ này cho ra mô-đun chống uốn đàn hồi (\(S\)), dùng cho ứng suất nằm trong giới hạn đàn hồi. Mô-đun chống uốn dẻo (\(Z\)) có giá trị lớn hơn và được dùng cho tiết diện đã chảy dẻo hoàn toàn trong thiết kế theo trạng thái dẻo.
Với tiết diện hình chữ nhật thì mô-đun chống uốn bằng bao nhiêu? Với hình chữ nhật có chiều rộng \(b\) và chiều cao \(h\) uốn quanh trục trọng tâm nằm ngang, ta có \(I = b \cdot h^3/12\) và \(c = h/2\), nên \(S = b \cdot h^2/6\).
Trục uốn có quan trọng không? Có. Cả \(I\) và \(c\) đều phải được đo theo cùng một trục uốn, nếu không kết quả sẽ vô nghĩa.
