Mô đun cắt là gì?

Mô đun cắt, còn gọi là mô đun đàn hồi trượt và ký hiệu là G, đo khả năng chống lại sự thay đổi hình dạng của vật liệu khi chịu tải cắt. Mô đun cắt càng lớn thì vật liệu càng cứng và chỉ biến dạng rất ít khi bị xoắn hoặc trượt; ngược lại, giá trị nhỏ cho thấy vật liệu dễ trượt. Đây là một trong những hằng số đàn hồi cơ bản, được dùng rộng rãi trong kỹ thuật, khoa học vật liệu và phân tích kết cấu.

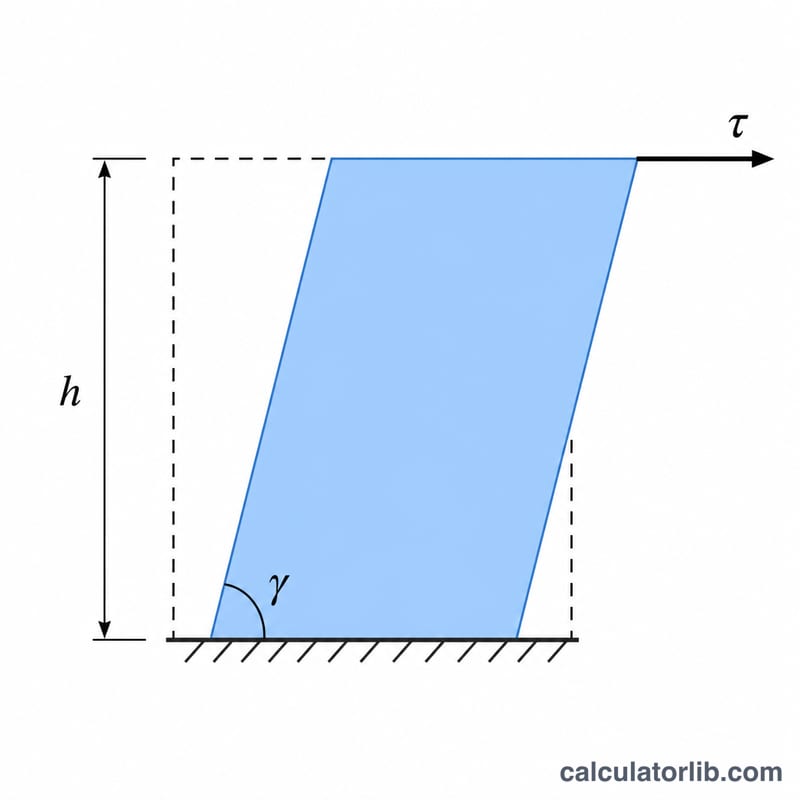

Khối biến dạng thành hình bình hành dưới lực cắt tiếp tuyến, thể hiện góc cắt gamma
Ứng suất cắt tác dụng lên mặt trên làm khối biến dạng theo góc cắt gamma.

Cách sử dụng máy tính

Trước tiên, hãy chọn phương pháp nhập liệu. Nếu bạn đã đo được ứng suất cắt và biến dạng cắt tương ứng, hãy chọn Từ ứng suất & biến dạng cắt, rồi nhập \(\tau\) theo đơn vị pascal và \(\gamma\) là một tỉ số không thứ nguyên. Nếu bạn biết mô đun Young và hệ số Poisson của vật liệu, hãy chọn Từ mô đun Young & hệ số Poisson và nhập \(E\) (Pa) cùng \(\nu\). Máy tính sẽ trả về giá trị \(G\) theo cả pascal và gigapascal.

Giải thích công thức

Trong vùng đàn hồi (tuyến tính), ứng suất cắt tỉ lệ thuận với biến dạng cắt:

$$G = \frac{\tau\ \text{(Pa)}}{\gamma}$$

Với vật liệu đẳng hướng, ba hằng số đàn hồi chính có liên hệ với nhau, nên mô đun cắt cũng có thể suy ra từ mô đun kéo và hệ số Poisson:

$$G = \frac{E\ \text{(Pa)}}{2\left(1 + \nu\right)}$$

Mối quan hệ này hoàn toàn chính xác đối với vật rắn đẳng hướng lý tưởng.

Quảng cáo

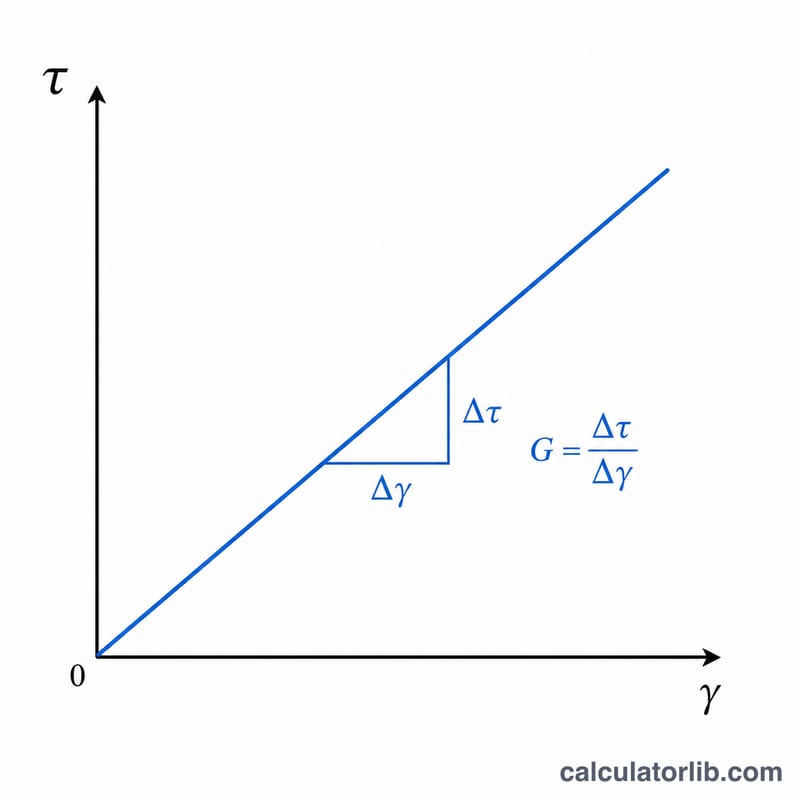

Đồ thị tuyến tính ứng suất cắt theo biến dạng cắt với độ dốc bằng mô đun cắt G
Mô đun cắt \(G\) là độ dốc của đường ứng suất cắt theo biến dạng cắt.

Ví dụ minh họa

Thép có mô đun Young \(E = 200\ \text{GPa}\) và hệ số Poisson \(\nu = 0{,}3\). Khi đó

$$G = \frac{200\ \text{GPa}}{2 \times 1{,}3} = \frac{200}{2{,}6} \approx 76{,}92\ \text{GPa}$$

Kết quả này khớp với giá trị mô đun cắt thường được công bố của thép kết cấu (khoảng 77 GPa).

Mô đun cắt, Mô đun Young và Hệ số Poisson của các vật liệu thông dụng

Bảng liệt kê các giá trị gần đúng ở nhiệt độ phòng cho các vật liệu kỹ thuật đẳng hướng. Giá trị thực tế thay đổi theo hợp kim, quá trình xử lý nhiệt, quy trình sản xuất, thành phần và nhiệt độ, vì vậy hãy dùng dữ liệu đã được chứng nhận khi thiết kế. G được tính từ \(G = \frac{E}{2(1+\nu)}\) và được làm tròn.

Vật liệu E (GPa) Hệ số Poisson ν G
Thép kết cấu 200 0.30 ≈ 77 GPa
Thép không gỉ (ví dụ 304) 193 0.29 ≈ 75 GPa
Nhôm (ví dụ 6061) 69 0.33 ≈ 26 GPa
Đồng 117 0.34 ≈ 44 GPa
Đồng thau 100 0.34 ≈ 37 GPa
Titan (Ti-6Al-4V) 114 0.34 ≈ 42 GPa
Gang xám ≈ 100 (khoảng rộng) 0.26 ≈ 40 GPa
Thủy tinh (soda-lime) 70 0.22 ≈ 29 GPa
Bê tông (cường độ thường) ≈ 30 0.20 ≈ 12.5 GPa
Cao su (mềm, tự nhiên) ≈ 0.005 (5 MPa) ≈ 0.49 ≈ 1.7 MPa

Gang xám, bê tông và cao su có sự khác biệt rất lớn giữa các mác hoặc cấp phối. Các giá trị của chúng chỉ mang tính tham khảo.

Chuyển đổi đơn vị áp suất và ứng suất cho mô đun cắt

Ứng suất cắt và mô đun cắt có cùng đơn vị với áp suất. Hãy giữ ứng suất và mô đun ở các đơn vị nhất quán; biến dạng \(\gamma\) không có thứ nguyên (tính bằng radian với góc nhỏ).

Đơn vị Theo Pa Tương đương
1 kPa 10³ Pa 0.001 MPa
1 MPa 10⁶ Pa 1 N/mm² = 1000 kPa
1 N/mm² 10⁶ Pa 1 MPa
1 GPa 10⁹ Pa 1000 MPa
1 psi ≈ 6894.76 Pa ≈ 0.00689476 MPa
1 ksi (1000 psi) ≈ 6.89476 × 10⁶ Pa 6.89476 MPa
1 Mpsi (10⁶ psi) ≈ 6.895 × 10⁹ Pa ≈ 6.895 GPa

Ví dụ: thép có G ≈ 77 GPa tương đương khoảng 77 ÷ 6.895 ≈ 11.2 Mpsi, khớp với giá trị thường được nêu cho thép là khoảng 11.2 × 10⁶ psi.

Quảng cáo

Diễn giải kết quả mô đun cắt của bạn

Cứng so với dễ biến dạng. G đo khả năng chống lại biến dạng cắt. Kim loại và thủy tinh có G cỡ hàng chục GPa (thép ≈ 77 GPa, nhôm ≈ 26 GPa). Bê tông khoảng 10 GPa. Polyme dao động từ hàng trăm MPa đến vài GPa, còn cao su mềm và chất đàn hồi thường khoảng 0.3–5 MPa. Đây là sự chênh lệch bốn đến năm bậc độ lớn, vì vậy hãy kiểm tra lại đơn vị nếu kết quả khác xa các khoảng này.

Giới hạn của hệ số Poisson. Với vật liệu đẳng hướng ổn định, ν nằm trong khoảng −1 đến 0.5. Phần lớn vật liệu kỹ thuật có ν nằm giữa 0 và 0.5. Dùng \(G = \frac{E}{2(1+\nu)}\):

  • ν = 0.5 (không nén được, giống cao su) cho \(G = \frac{E}{3}\).
  • ν = 0 (ví dụ vật liệu lý tưởng giống lie) cho \(G = \frac{E}{2}\).
  • Với kim loại điển hình có ν ≈ 0.3, G ≈ 0.385 E.

Trong khoảng 0 ≤ ν ≤ 0.5 thường gặp, G do đó nằm giữa E/3 và E/2. Vật liệu auxetic có ν âm cho G lớn hơn E/2.

Kiểm tra ví dụ: E = 200 GPa và ν = 0.30 cho \(G = \frac{200}{2(1+0.30)} = \frac{200}{2.6} \approx 76.9\) GPa.

Lưu ý.

  • Quan hệ E–ν chỉ áp dụng cho vật liệu đẳng hướng. Gỗ, vật liệu composite, tấm cán, đơn tinh thể và các vật liệu dị hướng khác cần đo G riêng, vì nó không được xác định chỉ bởi E và ν.
  • Phương pháp ứng suất/biến dạng \(G = \tau/\gamma\) chỉ hợp lệ trong vùng đàn hồi tuyến tính, dưới giới hạn tỷ lệ hoặc giới hạn đàn hồi. Vượt qua giới hạn đó, tỷ số cho giá trị cát tuyến, không phải mô đun.
  • Polyme và cao su có tính nhớt-đàn hồi, nên G phụ thuộc vào nhiệt độ, tốc độ biến dạng và tần số.

Nơi G được sử dụng. Trong xoắn trục tròn, góc xoắn là \(\theta = \frac{TL}{GJ}\), nên G càng lớn thì trục càng cứng. Trong uốn dầm, G kiểm soát độ võng do cắt, tỷ lệ với \(\frac{VL}{\kappa G A}\) và đáng kể với dầm ngắn, cao (lý thuyết dầm Timoshenko). G cũng xuất hiện trong thiết kế lò xo xoắn và gối đỡ đàn hồi.

Câu hỏi thường gặp

Các giá trị mô đun cắt điển hình là bao nhiêu? Thép ≈ 79 GPa, nhôm ≈ 26 GPa, đồng ≈ 45 GPa, cao su chỉ vài MPa.

Mô đun cắt có giống mô đun Young không? Không. Mô đun Young chi phối quá trình kéo/nén, còn mô đun cắt chi phối sự biến dạng hình dạng khi chịu lực trượt. Hai đại lượng này liên hệ với nhau thông qua hệ số Poisson.

Nên dùng đơn vị nào? Hãy dùng hệ đơn vị SI nhất quán: ứng suất tính bằng pascal (Pa) và biến dạng không thứ nguyên, kết quả \(G\) sẽ tính bằng pascal. Để tiện theo dõi, kết quả cũng được hiển thị thêm theo GPa.
