什么是齿轮比?
齿轮比描述的是两个相互啮合的齿轮之间如何传递转速与扭矩,它等于从动齿轮(输出端)的齿数除以主动齿轮(输入端)的齿数。当齿轮比大于 1 时,表示减速增扭——转速降低、扭矩增大;当齿轮比小于 1 时,则是超速传动(俗称"超速挡"),转速提高但扭矩减小。
如何使用本计算器

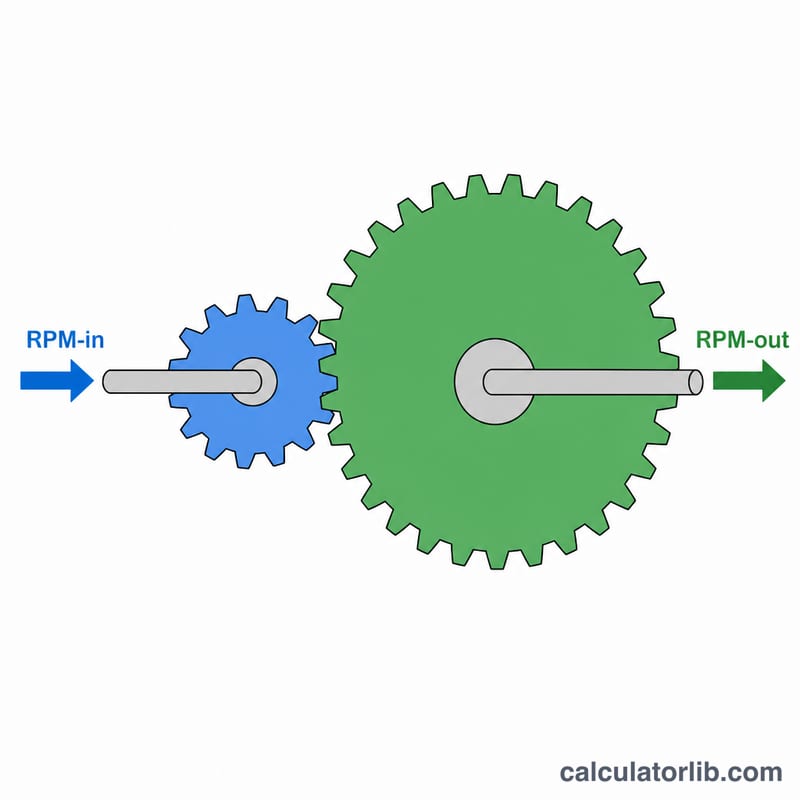

先填写主动齿轮(与动力源相连)和从动齿轮(与负载相连)的齿数,再输入输入轴的转速(RPM)。计算器会立即给出齿轮比、对应的输出转速以及扭矩放大倍数。在不计摩擦损耗的理想情况下,扭矩放大倍数与齿轮比相等。
公式详解
核心公式为:$$\text{齿轮比} = \frac{\text{从动齿数}}{\text{主动齿数}}$$由于单位时间内通过啮合点的齿数守恒,输出转速可由此推得:$$\text{输出转速} = \frac{\text{输入转速}}{\text{齿轮比}}$$在功率守恒(理想状态)的前提下,扭矩被放大的倍数与转速被缩小的倍数相同。因此,一个 3:1 的减速比会让扭矩增大到 3 倍,同时转速降为原来的三分之一。
实例演算
假设一个 12 齿的主动齿轮与一个 36 齿的从动齿轮啮合,输入轴以 1500 RPM 旋转。齿轮比为 \(36 \div 12 = 3\);输出转速为 \(1500 \div 3 = 500\) RPM,扭矩则被放大 3 倍。这正是一组典型的 3:1 减速齿轮。
齿轮传动比情景对比
计算器使用的传动比公式为:传动比 = 从动齿数 ÷ 主动齿数,输出转速 = 输入转速 ÷ 传动比。下表假设输入转速为 1500 RPM。扭矩倍增为理想值(等于传动比),忽略摩擦损失。
| 情景 | 主动齿数 | 从动齿数 | 传动比 | 输入 1500 RPM 时的输出转速 | 扭矩倍增(理想) |
|---|---|---|---|---|---|
| 减速 | 12 | 36 | 3:1 | 500 | 3× |
| 中等减速 | 20 | 50 | 2.5:1 | 600 | 2.5× |
| 1:1 齿轮对 | 20 | 20 | 1:1 | 1500 | 1× |
| 超速 | 36 | 12 | 0.333:1 | 4500 | 0.333×(扭矩降低) |
第一行的验算:传动比 \(= \frac{36}{12} = 3\),输出转速 \(= \frac{1500}{3} = 500\)。超速行的验算:传动比 \(= \frac{12}{36} \approx 0.333\),输出转速 \(= \frac{1500}{0.333} = 4500\)。

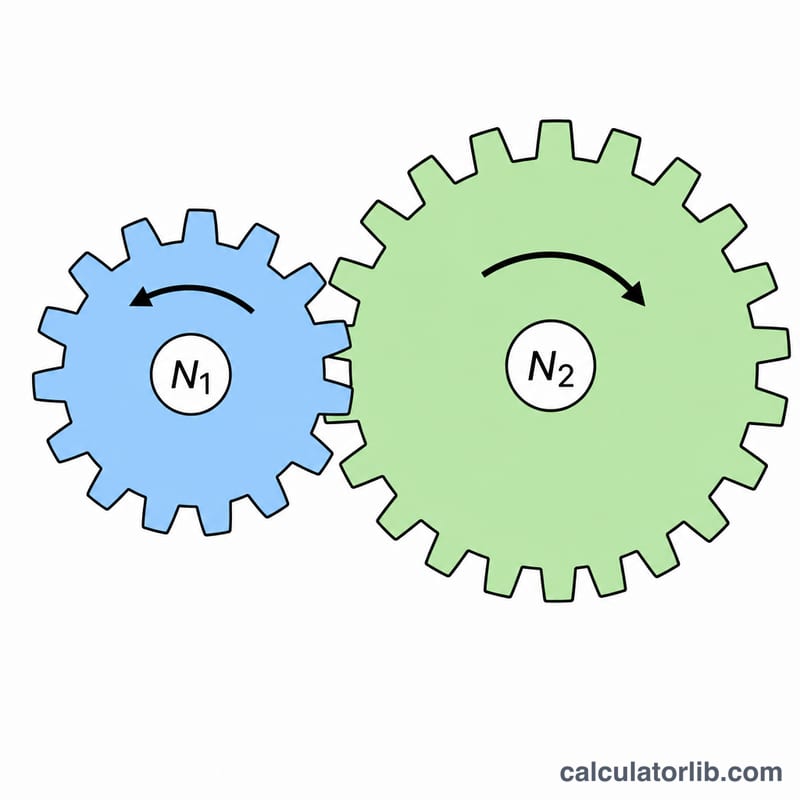

旋转方向:两个外啮合齿轮每啮合一次,旋转方向就会反转。因此,单对齿轮会使输出轴与输入轴转向相反;再增加一次外啮合即可恢复原来的方向。(内齿圈啮合则保持相同方向。)
减速以速度换取扭矩;超速则相反。实际上,由于摩擦,实际输出扭矩会略低于理想值。
常见齿轮传动比范围
以下为实践中常见的典型范围,并非严格标准。实际设计会因应用场景、负载、空间和噪声要求而有所不同。
- 单级直齿圆柱齿轮副:通常约为 1:1 至 6:1,某些情况下可达约 10:1。更大的总传动比通常通过复合式多级齿轮系实现,其中各级传动比相乘。
- 自行车传动系统:约为 0.5:1 至 4:1。需注意,骑行者通常表示为牙盘齿数 ÷ 飞轮齿数,这与本计算器的从动 ÷ 主动定义互为倒数。
- 汽车变速器齿轮:一挡约为 3–4:1,超速顶挡约低至 0.7–0.8:1(不同车辆数值有所差异)。
- 汽车主减速器(差速器):许多乘用车约为 3–4:1。
最少齿数:对于压力角为 20° 的标准全齿高齿轮,齿数少于约 12–17 齿的小齿轮存在根切风险(齿根会因切削刀具而被削弱)。在未经修正的情况下,理论最少齿数约为 17 齿;通过变位(齿顶修缘)或其他齿形设计,可以使用更少齿数的小齿轮。
多级示例:两级传动比分别为 3:1 和 4:1,总传动比为 \(3 \times 4 = 12\),即 12:1。
齿轮术语表
- 主动齿轮(输入 / 小齿轮)
- 与动力源相连的齿轮。齿轮对中较小的齿轮通常称为小齿轮(pinion)。
- 从动齿轮(输出)
- 接收主动齿轮运动并将其传递给负载的齿轮。
- 齿数
- 齿轮上的齿的数量。相互啮合的齿轮必须具有相同的模数或齿距。
- 传动比
- 从动齿数 ÷ 主动齿数。它等于输入与输出的转速比,也等于理想扭矩倍增。
- 减速与超速
- 减速(传动比大于 1)会降低输出转速并提高扭矩。超速(传动比小于 1)会提高输出转速并降低扭矩。
- 惰轮
- 位于主动齿轮与从动齿轮之间的齿轮。它不改变总传动比,只会使旋转方向反转并用于跨越中心距。
- 复合齿轮系
- 两个齿轮共用一根轴的齿轮系,各级传动比相乘,从而得到更大的总传动比。
- 扭矩
- 旋转力,通常以 N·m 或 lb·ft 计量。理想输出扭矩 = 输入扭矩 × 传动比。
- RPM
- 每分钟转数,是衡量旋转速度的指标。
- 效率
- 输出端所获得的输入功率的比例。质量良好的直齿圆柱齿轮啮合副每级效率通常约为 95–99%,因此实际输出扭矩略低于理想值。
常见问题
哪个齿轮算"主动齿轮"?主动齿轮是与电机或发动机相连的输入端齿轮;从动齿轮则是连接车轮、刀具或其他负载的输出端齿轮。
计算结果是否考虑摩擦?没有。本工具给出的是理想数值。实际系统会因摩擦和啮合损耗而损失百分之几的扭矩。
齿轮比小于 1 意味着什么?这是一种超速传动——输出端的转速比输入端更快,但输出的扭矩更小。
