Calculadora de rampas

Calculadora de rampas

Líder AI Skill PRO

Ingresar cálculo

Fórmula

L=Altura2+Base2L = \sqrt{\text{Altura}^{2} + \text{Base}^{2}}

Ejemplo

L=122+1442≈144L = \sqrt{12^{2} + 144^{2}} \approx 144
Ver los pasos del cálculo (3)
  1. Pendiente (%)

    Pendiente=AlturaBase×100%\text{Pendiente} = \frac{\text{Altura}}{\text{Base}} \times 100\%

    Pendiente como porcentaje de la altura sobre la base

  2. Ángulo de inclinación

    θ=arctan⁡(AlturaBase)\theta = \arctan\!\left(\frac{\text{Altura}}{\text{Base}}\right)

    Ángulo de inclinación en grados

  3. Relación de pendiente

    Relación=BaseAltura\text{Relación} = \frac{\text{Base}}{\text{Altura}}

    Base por unidad de altura

Estadísticas de uso

Publicidad

Resultados

Longitud de la rampa (inclinada)
144,5
mismas unidades que la altura y la base
Pendiente (porcentaje) 8,33%
Ángulo de inclinación 4,76°
Relación de pendiente (base : altura) 12 : 1

Informar de un error en esta página

¿Qué es la calculadora de rampas?

Esta calculadora obtiene la geometría esencial de una rampa a partir de solo dos medidas: la altura (la diferencia vertical que hay que salvar) y la base (la distancia horizontal que recorre la rampa). Con estos datos calcula la longitud inclinada de la rampa, la pendiente expresada en porcentaje, el ángulo de inclinación en grados y la relación de pendiente. Resulta muy útil para rampas de accesibilidad y para sillas de ruedas, rampas de carga, rampas de skate, accesos para vehículos y cualquier superficie inclinada.

Cómo usarla

Introduce la altura y la base en la misma unidad (pulgadas, pies, cm o metros: el resultado se devuelve en esa misma unidad). Pulsa calcular. El recuadro principal muestra la longitud real de rampa que necesitarías construir, y la tabla ofrece la pendiente, el ángulo y la relación para que puedas contrastarlos con la normativa de construcción de tu zona.

La fórmula explicada

Una rampa forma un triángulo rectángulo en el que la altura y la base son los dos catetos. La longitud de la rampa es la hipotenusa: $$L = \sqrt{\text{altura}^{2} + \text{base}^{2}}$$ La pendiente se obtiene dividiendo la altura entre la base y se expresa en porcentaje. El ángulo de inclinación es el arcotangente de la altura entre la base, convertido a grados. La relación de pendiente indica cuántas unidades de base hay por cada unidad de altura; por ejemplo, la relación de accesibilidad habitual de 1:12 significa 12 unidades de base por cada unidad de altura.

Publicidad

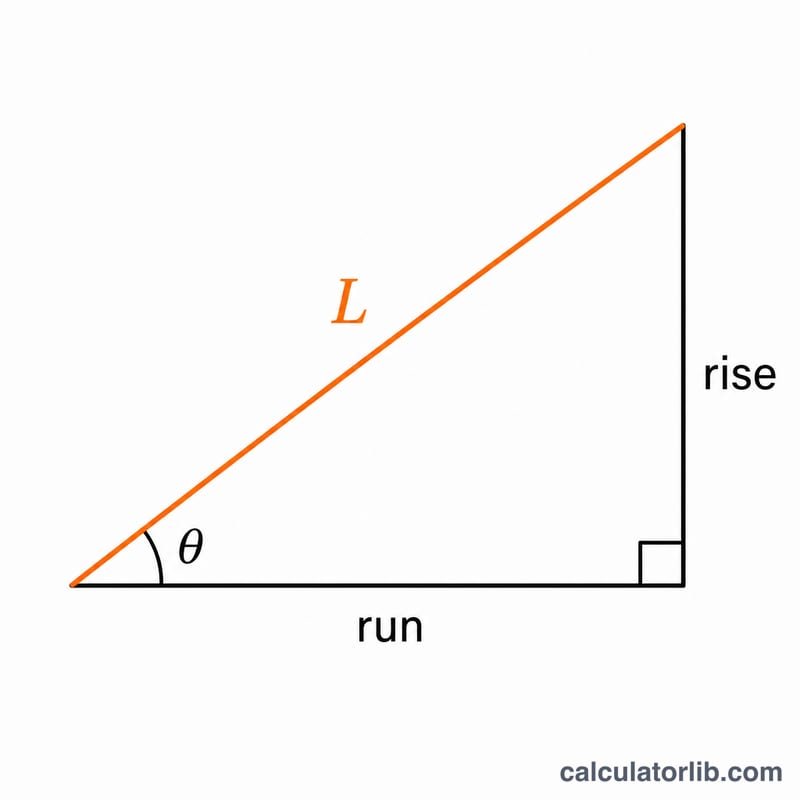

Triángulo rectángulo que muestra una rampa con avance horizontal, subida vertical y longitud inclinada
Una rampa forma un triángulo rectángulo: la altura (subida), la distancia horizontal (avance) y la longitud (la superficie inclinada).

Ejemplo práctico

Supongamos una altura de 12 pulgadas y una base de 144 pulgadas (una rampa 1:12). Longitud de la rampa $$= \sqrt{12^{2} + 144^{2}} = \sqrt{144 + 20736} = \sqrt{20880} \approx 144{,}50 \text{ pulgadas.}$$ Pendiente \(= 12 \div 144 \times 100 \approx 8{,}33\,\%\). Ángulo \(= \arctan(12 \div 144) \approx 4{,}76°\). Relación \(= 144 \div 12 = 12\), es decir, \(12 : 1\).

Pendientes típicas de rampas según uso y norma

La pendiente puede expresarse como una razón (elevación:recorrido), un porcentaje de inclinación (elevación ÷ recorrido × 100) o un ángulo (arcotangente de elevación ÷ recorrido). La tabla muestra referencias comunes. Las cifras de accesibilidad provienen de las Normas ADA 2010 para el Diseño Accesible de EE. UU. Otros países y los códigos de construcción locales establecen sus propios límites, por lo que debe revisar las normas que se aplican a su proyecto.

Uso / Norma Razón de pendiente Porcentaje de inclinación Ángulo Notas
Umbral de paso peatonal a rampa (ADA) 1:20 5% 2.86° Una superficie más inclinada que 1:20 se considera rampa y debe cumplir los requisitos de rampas.
Rampa accesible ADA, pendiente longitudinal máxima (obra nueva) 1:12 8.33% 4.76° Elevación máxima de 30 in por tramo de rampa, que equivale a 30 ft de recorrido a 1:12. Se requieren descansillos en la parte superior e inferior y entre tramos.
Pendiente transversal ADA, máxima 1:48 2.08% 1.19° Pendiente de lado a lado a través de la superficie de la rampa.
Descansillo de rampa ADA — — — Longitud mínima de 60 in (1525 mm), con un ancho al menos igual al de la rampa.
Entrada de vehículos residencial (típica) aprox. 1:10 a 1:6.7 aprox. 10–15% aprox. 5.7°–8.5° El máximo varía según el código local y el diseño de la transición.
Rampa de carga para vehículos (típica) aprox. 1:6.7 a 1:4 aprox. 15–25% aprox. 8.5°–14.0° Depende de la altura libre al suelo del vehículo y de la carga. Siga las indicaciones del fabricante del equipo.

Los códigos locales, los tipos de edificio y la antigüedad de la estructura pueden modificar estos límites. Confirme los requisitos con la autoridad local antes de construir.

Tabla de conversión entre razón de pendiente, porcentaje y ángulo

Para una razón de 1:n, el porcentaje de inclinación = (1 ÷ n) × 100 y el ángulo = arcotangente(1 ÷ n).

Razón de pendiente (elevación:recorrido) Porcentaje de inclinación Ángulo (grados)
1:6 16.67% 9.46°
1:8 12.5% 7.13°
1:10 10% 5.71°
1:12 8.33% 4.76°
1:16 6.25% 3.58°
1:20 5% 2.86°
1:24 4.17% 2.39°
1:48 2.08% 1.19°

Ejemplo para 1:12: $$\text{inclinación} = \frac{1}{12} \times 100 = 8.33\%, \qquad \theta = \arctan\left(\frac{1}{12}\right) \approx 4.76^\circ$$

Publicidad

Comparación de escenarios de rampa

La longitud de la rampa (la superficie inclinada) es \(L = \sqrt{\text{Elevación}^2 + \text{Recorrido}^2}\). A 1:12, el recorrido es 12 veces la elevación, por lo que \(L \approx 12.04 \times \text{Elevación}\).

Escenario Elevación Recorrido Longitud de la rampa Pendiente % Ángulo
1:12, escalón bajo 6 in 72 in (6 ft) 72.25 in 8.33% 4.76°
1:12, porche típico 12 in 144 in (12 ft) 144.50 in 8.33% 4.76°
1:12, entrada más alta 24 in 288 in (24 ft) 289.00 in 8.33% 4.76°
1:12, elevación máxima ADA por tramo 30 in 360 in (30 ft) 361.25 in 8.33% 4.76°
1:8, más empinada (no cumple la ADA) 12 in 96 in (8 ft) 96.75 in 12.5% 7.13°

Comprobación para la elevación de 12 in a 1:8: $$L = \sqrt{12^2 + 96^2} = \sqrt{144 + 9216} = \sqrt{9360} \approx 96.75\text{ in}$$ Comparado con 1:12, la rampa 1:8 ahorra 48 in de recorrido, pero es un 50% más empinada, lo que resulta más difícil para los usuarios de silla de ruedas y no cumple la pendiente longitudinal máxima de la ADA 2010.

Preguntas frecuentes

¿Qué pendiente necesita una rampa para silla de ruedas? Muchas normas de accesibilidad (como la ADA de Estados Unidos) exigen una pendiente máxima de 1:12, alrededor del 8,33 % o 4,76°. En España y otros países la normativa puede ser distinta (por ejemplo, el CTE establece límites según el tramo y el desnivel), así que confirma siempre la regulación local que te aplica.

¿Qué unidades debo usar? Sirve cualquier unidad, siempre que la altura y la base se midan en la misma; la longitud de la rampa se devuelve en esa unidad.

¿La longitud de la rampa es mayor que la base? Sí: como es la diagonal (la hipotenusa), la longitud de la rampa siempre es algo mayor que la distancia horizontal de la base.
