¿Qué es la posición verdadera?

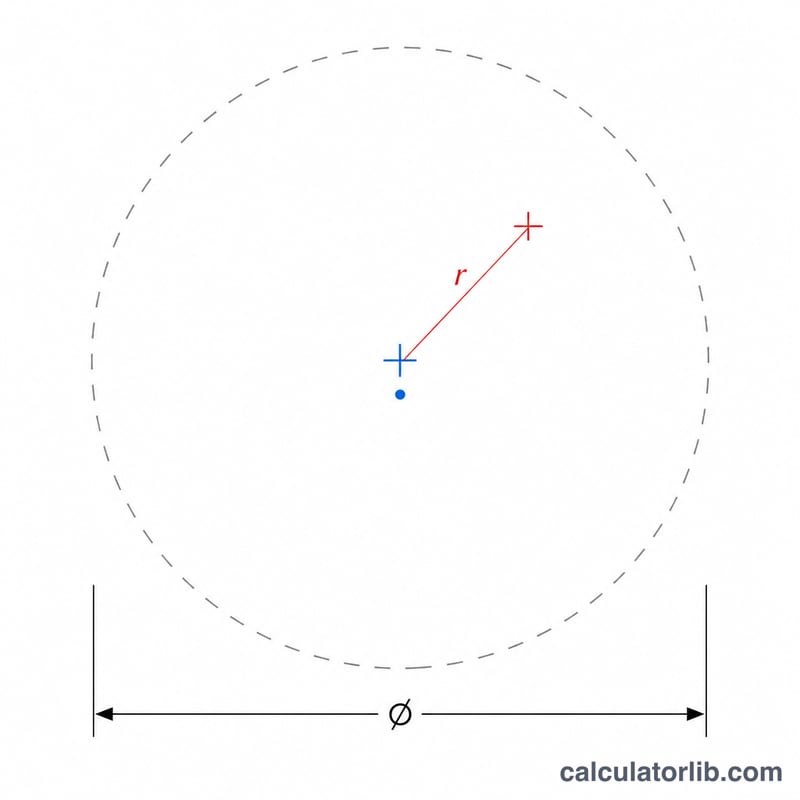

La posición verdadera (true position) es un control del sistema de dimensionado y tolerancias geométricas (GD&T, por sus siglas en inglés) que define cuánto puede alejarse el centro real de un elemento respecto a su ubicación teóricamente exacta (nominal). Como la zona de tolerancia es un círculo (en 2D) centrado en el punto nominal, la posición verdadera se expresa mediante un diámetro; por eso la desviación radial se multiplica por dos.
Cómo usar esta calculadora
Introduce las coordenadas X e Y nominales (teóricamente exactas) del elemento y, a continuación, las coordenadas X e Y medidas en tu inspección (MMC/CMM, proyector de perfiles, etc.). La calculadora devuelve el valor de posición verdadera (el diámetro de la zona de tolerancia necesaria para contener el elemento) junto con las desviaciones en X, en Y y la radial. Utiliza siempre las mismas unidades: milímetros o pulgadas.
La fórmula explicada

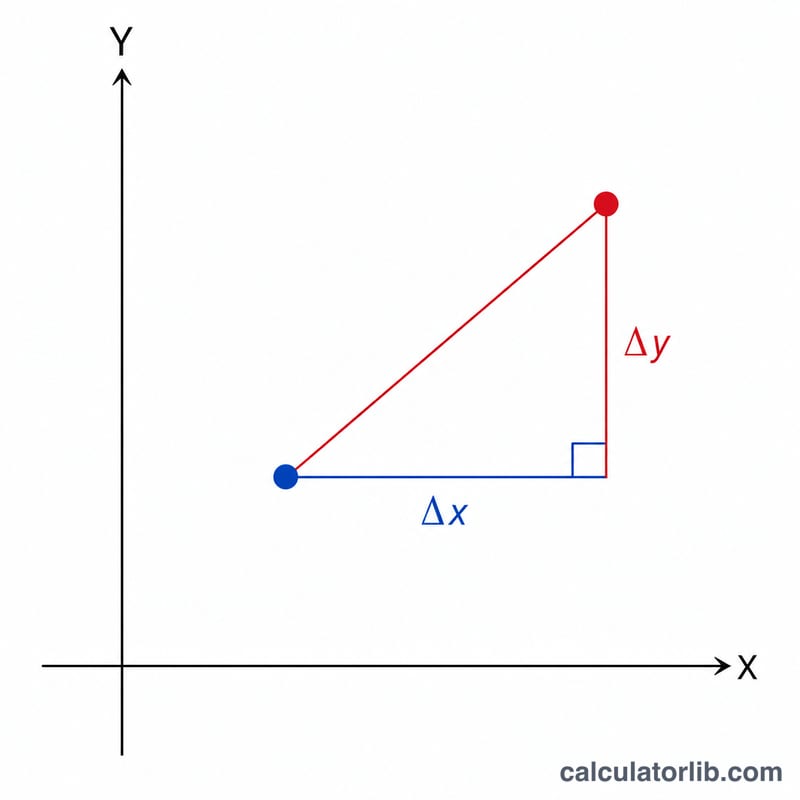

Primero se calculan las desviaciones: \(\Delta X = X_{\text{medida}} - X_{\text{nominal}}\) y \(\Delta Y = Y_{\text{medida}} - Y_{\text{nominal}}\). La desviación radial es \(r = \sqrt{\Delta X^2 + \Delta Y^2}\), es decir, la distancia real desde la ubicación verdadera. La posición verdadera es $$\text{PV} = 2\sqrt{(\Delta x)^2 + (\Delta y)^2}$$ ya que la zona de tolerancia cilíndrica (circular) se especifica por su diámetro, no por su radio.
Ejemplo resuelto
Un agujero está situado nominalmente en (10, 10) mm y se mide en (10,3, 10,4) mm. \(\Delta X = 0{,}3\) y \(\Delta Y = 0{,}4\), por lo que $$r = \sqrt{0{,}09 + 0{,}16} = \sqrt{0{,}25} = 0{,}5 \text{ mm}$$ Posición verdadera = \(2 \times 0{,}5 =\) 1,0 mm. El elemento solo es aceptable si la tolerancia de posición del plano es de 1,0 mm o mayor (antes de aplicar cualquier tolerancia adicional o bonus).
Términos GD&T utilizados en la posición verdadera
Estas definiciones siguen la norma ASME Y14.5 (la norma estadounidense de GD&T). La ISO 1101 es su equivalente ISO, y la terminología y algunas reglas difieren ligeramente entre ambas.
- Dimensión básica (dimensión teórica exacta)
- Valor numérico, mostrado en un recuadro, que define el tamaño, la ubicación o la orientación exactos de una característica. No tiene tolerancia propia. La tolerancia proviene del marco de control de la característica.
- Posición nominal / verdadera
- La ubicación teórica exacta de una característica, definida mediante dimensiones básicas respecto al marco de referencia de datos. La calculadora mide la desviación respecto a este punto.
- Marco de control de la característica
- El recuadro rectangular en un plano que indica la característica geométrica (como la posición ⌖), el valor de tolerancia y la forma de la zona (como ⌀0.25), cualquier modificador de condición del material y las referencias de datos.
- Zona de tolerancia
- La región dentro de la cual debe encontrarse la característica (para la posición, su eje o plano central). Para una posición ⌀, es un cilindro (un círculo en 2D) centrado en la posición verdadera.
- Marco de referencia de datos
- El conjunto de planos mutuamente perpendiculares, construidos a partir de las características de datos referenciadas, desde los cuales se originan las dimensiones básicas y las mediciones.
- MMC (condición de máximo material)
- El tamaño en el que una característica contiene la mayor cantidad de material: el agujero más pequeño o el pasador o eje más grande dentro de sus límites de tamaño.
- LMC (condición de mínimo material)
- El tamaño en el que una característica contiene la menor cantidad de material: el agujero más grande o el pasador o eje más pequeño dentro de sus límites de tamaño.
- RFS (independiente del tamaño de la característica)
- La tolerancia se aplica a cualquier tamaño producido de la característica, sin tolerancia adicional. Es el valor predeterminado para la posición en ASME Y14.5, salvo que se especifique MMC o LMC.
- Tolerancia adicional (bonus)
- Tolerancia de posición extra que se obtiene cuando una característica se aparta de la MMC (o LMC) hacia su límite de tamaño opuesto. Equivale a la desviación respecto al tamaño de la condición de material especificada.
- Desviación radial
- La distancia en línea recta \(\sqrt{(\Delta x)^2 + (\Delta y)^2}\) entre las ubicaciones medida y nominal. La posición verdadera expresada como diámetro es el doble de este valor.
- CMM (máquina de medición por coordenadas)
- Instrumento de medición que palpa una pieza para informar las coordenadas y los tamaños de las características, y que normalmente es la fuente de los valores X e Y medidos que se introducen aquí.
Preguntas frecuentes
¿Por qué se multiplica por 2? La zona de tolerancia de posición es un círculo o cilindro definido por su diámetro. El punto medido se encuentra en algún lugar dentro de ese círculo, a una distancia radial \(r\), de modo que el diámetro necesario es \(2r\).
¿Incluye la tolerancia adicional (bonus)? No. Aquí se calcula la desviación de posición básica. La tolerancia adicional procedente de los modificadores MMC (máximo material) o LMC (mínimo material) debe sumarse aparte a tu tolerancia permitida.
¿Qué unidades debo usar? Cualquiera, siempre que sean coherentes. Si los valores nominales y medidos están en milímetros, el resultado estará en milímetros; si están en pulgadas, el resultado estará en pulgadas.
