풀리비 계산기

풀리비 계산기

인기 AI Skill PRO

계산 입력

공식

비=종동 지름구동 지름종동 회전수=구동 RPM비\begin{gathered} \text{비} = \dfrac{\text{종동 지름}}{\text{구동 지름}} \\[1.5em] \text{종동 회전수} = \dfrac{\text{구동 RPM}}{\text{비}} \end{gathered}
사용 통계

광고

결과

입력값 결과
구동 풀리 지름 100
종동 풀리 지름 200
구동 풀리 회전수 1000 RPM
풀리비 2
종동 풀리 회전수 500 RPM
구동 풀리
지름: 100
속도: 1000 RPM
→
종동 풀리
지름: 200
속도: 500 RPM

이 페이지의 오류 신고

풀리비 계산기로 무엇을 할 수 있나요?

이 계산기는 두 개의 풀리로 구성된 단순 벨트 구동에서 풀리비(풀리 비율)와 출력(종동) 회전수를 계산합니다. 구동 풀리의 지름, 종동 풀리의 지름, 그리고 구동 풀리의 회전수(RPM)를 입력하면 풀리비와 종동 풀리의 회전수를 즉시 알려줍니다. 또한 두 풀리의 크기를 비율에 맞춰 그림으로 표현해 주기 때문에 크기 차이를 한눈에 파악할 수 있습니다.

공작 기계, 송풍기, 컴프레서, 선반, 드릴 프레스, 자동차 보조 구동, DIY 프로젝트 등 벨트 구동 시스템을 구성하면서 종동 부품의 속도를 높이거나 낮춰야 하는 모든 상황에서 유용하게 쓸 수 있습니다.

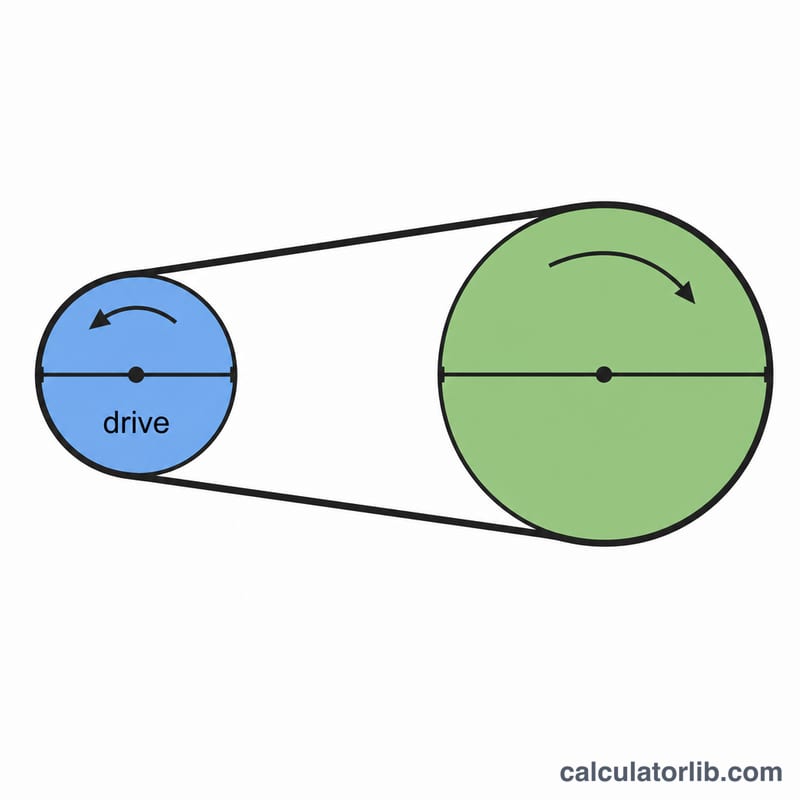

구동 풀리와 종동 풀리를 보여주는 벨트 구동 2풀리 시스템
벨트가 구동 풀리와 종동 풀리를 연결하여 둘 사이에 회전을 전달합니다.

세 가지 입력값

  • 구동 풀리 지름 — 동력원(모터 또는 엔진)에 연결된 풀리의 지름입니다. 단위(mm, cm, 인치)는 자유롭게 쓸 수 있으며, 두 지름에 같은 단위만 쓰면 풀리비는 단위와 무관하게 동일합니다.
  • 종동 풀리 지름 — 벨트에 의해 돌아가는 풀리의 지름입니다.
  • 구동 풀리 회전수(RPM) — 구동 풀리가 분당 몇 회전(RPM) 하는지를 나타냅니다.

계산 공식 이해하기

이 계산기는 두 가지 간단한 관계식을 사용합니다.

  • 풀리비 = 종동 풀리 지름 ÷ 구동 풀리 지름
  • 종동 회전수 = 구동 회전수 ÷ 풀리비
$$\text{Ratio} = \dfrac{\text{Driven Dia.}}{\text{Driving Dia.}}$$ $$\text{Driven Speed} = \dfrac{\text{Driving RPM}}{\text{Ratio}}$$

풀리비가 1보다 크면 종동 풀리가 더 크다는 뜻이며 회전이 느려집니다(토크를 높이는 감속). 반대로 풀리비가 1보다 작으면 종동 풀리가 더 작아 회전이 빨라집니다(속도를 높이는 증속). 참고로 벨트 표면 속도는 두 풀리에서 동일하게 유지되며, 변하는 것은 회전 속도뿐입니다.

광고

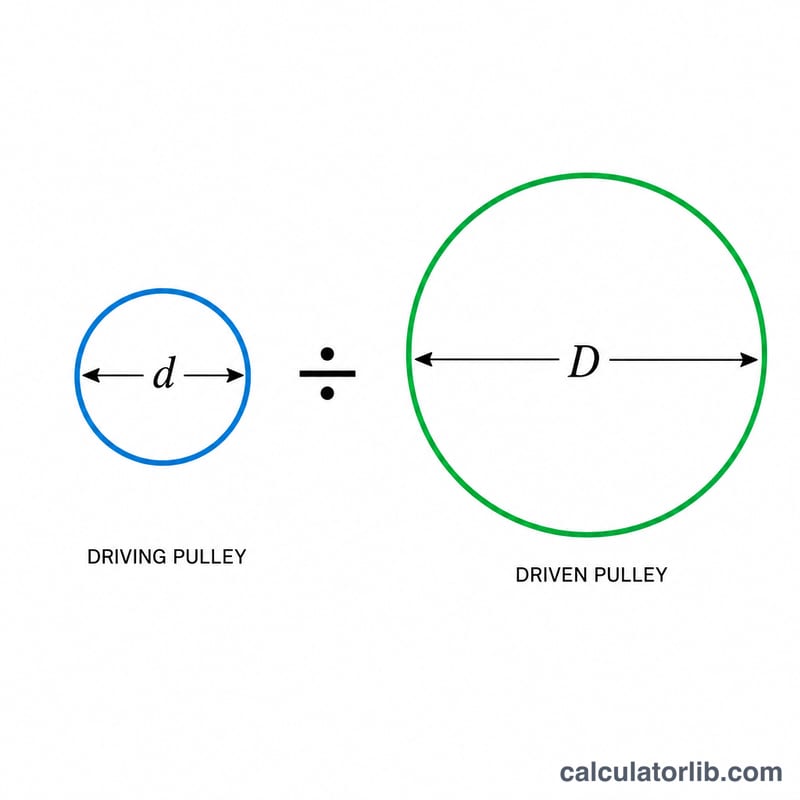

구동 풀리와 종동 풀리의 지름 비를 보여주는 다이어그램
이 비는 종동 풀리 지름과 구동 풀리 지름을 비교하며, 출력 속도를 결정합니다.

계산 예시

예를 들어 모터 풀리(구동)의 지름이 100mm이고 1,800RPM으로 회전하며, 250mm 풀리를 구동한다고 가정해 봅시다.

  • 풀리비 = \(250 \div 100 = \mathbf{2.5}\)
  • 종동 회전수 = \(1{,}800 \div 2.5 = \mathbf{720}\) RPM

종동 풀리가 2.5배 더 크기 때문에 720RPM으로 회전합니다. 즉 속도는 느려지지만 그만큼 토크는 커집니다.

일반적인 풀리 비율과 속도 한계

이 계산기의 비율은 종동 풀리 지름을 구동 풀리 지름으로 나눈 값입니다. 아래 범위는 단일 단계 벨트 구동에서 흔히 인용되는 경험적 기준이며, 보편적인 표준은 아닙니다.

항목 일반적으로 인용되는 범위 비고
가장 일반적인 단일 단계 비율 1:1 ~ 4:1 작은 풀리에서 벨트 감김이 양호하고 성능이 안정적입니다.
실용적인 단일 단계 최대 비율 약 6:1 ~ 8:1 비율이 크면 작은 풀리의 벨트 감김이 줄어 미끄럼과 마모가 증가합니다.
표준 V벨트의 벨트 속도 최대 약 25–30 m/s 이 속도를 넘으면 원심력으로 벨트의 접지력과 수명이 떨어집니다. 좁은 벨트나 특수 벨트는 다를 수 있습니다.

지침

  • 비율이 약 6:1 ~ 8:1을 넘으면 다단 구동을 사용하십시오. 예를 들어 3:1 두 단계는 총 9:1이 됩니다.
  • 풀리 크기를 정하기 전에 벨트 표면 속도가 벨트의 정격 최대치를 넘지 않는지 확인하십시오.
  • 구동 풀리가 매우 작으면 벨트가 급하게 굽혀져 수명이 짧아집니다. 벨트 단면에 맞는 최소 풀리 지름을 지키십시오.
  • 한계값은 벨트 종류(평벨트, V벨트, 동기식/치형 벨트)와 제조사에 따라 다릅니다. 설계에는 제조사의 데이터 시트가 우선합니다.
광고

풀리 용어 및 정의

구동(드라이브) 풀리
모터 축과 같은 동력원에 연결된 풀리입니다. 벨트를 회전시킵니다.
종동 풀리
벨트에 의해 회전하는 풀리입니다. 팬, 펌프 또는 축과 같은 부하에 연결됩니다.
풀리 비율
종동 지름을 구동 지름으로 나눈 값입니다: \(\text{Ratio} = \dfrac{D_{\text{driven}}}{D_{\text{driving}}}\). 비율이 1보다 크면 속도는 줄고 토크는 증가합니다. 비율이 1보다 작으면 속도는 증가하고 토크는 줄어듭니다.
RPM
분당 회전수로, 축이나 풀리의 회전 속도입니다. 종동 속도는 구동 RPM을 비율로 나눈 값입니다.
벨트 표면 속도
풀리 지름과 RPM으로 계산한 벨트의 선형 속도입니다: \(v = \pi \cdot D \cdot n / 60\), 여기서 D는 미터(m), n은 RPM, v는 m/s 단위입니다.
토크
축에 작용하는 회전력입니다. 손실을 무시하면, 동력은 속도가 변해도 대략 일정하게 유지되므로 종동 축의 토크는 구동 토크에 비율을 곱한 값입니다.
피치 지름 대 외경
외경은 풀리의 실제 바깥쪽 가장자리 지름입니다. 피치 지름은 벨트의 피치선 높이에서의 유효 지름으로, V풀리의 홈 안쪽에 위치합니다. 외경보다 작습니다.

참고: 정확한 속도를 구하려면 V벨트 계산에는 외경이 아닌 피치 지름을 사용해야 합니다.

벨트 미끄럼: 실제 벨트는 약간 미끄러지며, V벨트의 경우 보통 몇 퍼센트 이하입니다. 따라서 실제 종동 속도는 계산값보다 약간 낮습니다. 평벨트는 미끄럼이 더 클 수 있습니다. 동기식(치형) 벨트는 정상 운전에서 미끄러지지 않습니다.

자주 묻는 질문

지름의 단위가 결과에 영향을 주나요? 아닙니다. 풀리비는 한 지름을 다른 지름으로 나눈 값이므로, 두 풀리에 같은 단위(mm, cm, 인치 등)만 사용하면 어떤 단위를 써도 결과는 같습니다.

종동 풀리를 더 빠르게 돌리려면 어떻게 하나요? 구동 풀리보다 작은 종동 풀리를 사용하면 됩니다. 이렇게 하면 풀리비가 1보다 작아져 출력 RPM이 높아집니다(대신 토크는 줄어듭니다).

벨트의 두께나 길이가 결과에 영향을 주나요? 아닙니다. 이 계산은 풀리 지름과 입력 회전수에만 의존합니다. 벨트 길이는 축 간 거리와 장력에 영향을 줄 뿐, 속도 비율에는 영향을 주지 않습니다.
