Her köşeyi kendi satırına şu biçimde girin: x,y — çokgenin etrafında sırayla (saat yönünde veya tersi yönde) listeleyin.

Formül

A=12|∑i=1n(xiyi+1−xi+1yi)|(xi,yi)∈Köşe KoordinatlarıA = \frac{1}{2}\left| \sum_{i=1}^{n} \left( x_i\, y_{i+1} - x_{i+1}\, y_i \right) \right| \qquad \left( x_i, y_i \right) \in \text{Köşe Koordinatları}
Kullanım istatistikleri

Reklam

Sonuç

Çokgen Alanı
12
birim kare
Köşe sayısı 4
Çevre 14 birim

Bu sayfadaki bir hatayı bildir

Düzensiz Çokgen Alan Hesaplama Aracı nedir?

Bu araç, herhangi bir basit (kendisiyle kesişmeyen) çokgenin — düzgün ya da düzensiz fark etmeksizin — alanını doğrudan köşe noktalarının koordinatlarından hesaplar. Bunun için Ayakkabı Bağı formülünü (kadastro formülü ya da Gauss alan formülü olarak da bilinir) kullanır. Bu formül; üçgen, dörtgen, beşgen ve en az üç köşesi olan her çokgen için çalışan, hızlı ve kesin bir yöntemdir. Ayrıca girdiğiniz köşe sayısını ve çevre uzunluğunu da gösterir.

Nasıl kullanılır?

Her köşenin (x, y) koordinatını ayrı bir satıra, x,y biçiminde yazın. Çokgenin etrafında saat yönünde ya da saat yönünün tersinde sırayla ilerleyin; böylece ardışık satırlar komşu köşeleri temsil etsin. Sonda ilk noktayı tekrar yazmanıza gerek yok — hesap aracı döngüyü otomatik olarak kapatır. Hesapla'ya basın ve kapalı alanın değerini birim kare cinsinden görün.

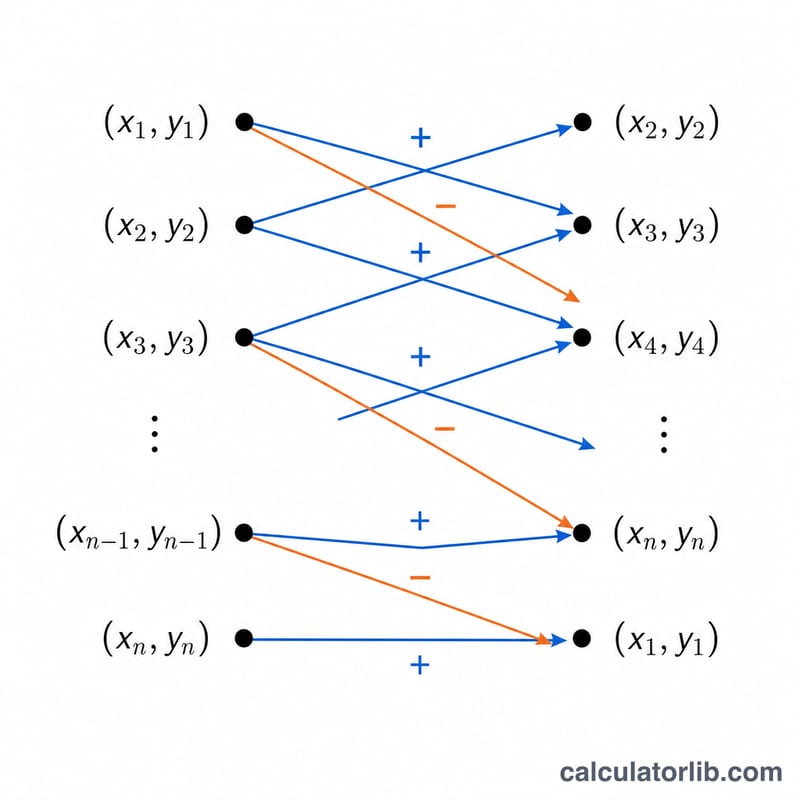

Ayakkabı bağı çarpım desenini gösteren çapraz kesişen oklar
Ayakkabı bağı formülü, komşu köşelerin x ve y koordinatlarını çaprazlar.

Formülün açıklaması

Ayakkabı Bağı formülü, her köşenin x değerini bir sonraki köşenin y değeriyle çarpar, ters çapraz çarpımı çıkarır, tüm kenarlar boyunca toplar, mutlak değerini alır ve yarıya böler: $$A = \frac{1}{2}\left| \sum_{i=1}^{n} \left( x_i\, y_{i+1} - x_{i+1}\, y_i \right) \right| \qquad \left( x_i, y_i \right) \in \text{Vertex Coordinates}$$ Adı, çarpımların oluşturduğu çapraz desenin ayakkabı bağcığı örmeye benzemesinden gelir. Mutlak değer alındığı için sonuç, köşeleri hangi yönde sıraladığınızdan bağımsız olarak doğru çıkar.

Reklam

Örnek çözüm

Köşeleri (0,0), (4,0), (4,3), (0,3) olan bir dikdörtgeni ele alalım. Çapraz çarpımlar şöyle olur: \(0\cdot 0 - 4\cdot 0 = 0\), \(4\cdot 3 - 4\cdot 0 = 12\), \(4\cdot 3 - 0\cdot 3 = 12\), \(0\cdot 0 - 0\cdot 3 = 0\). Toplam $$= 24,$$ dolayısıyla $$A = \tfrac{1}{2}\cdot|24| = \textbf{12 birim kare}$$ — tam olarak taban \(\times\) yükseklik \(= 4 \times 3\).

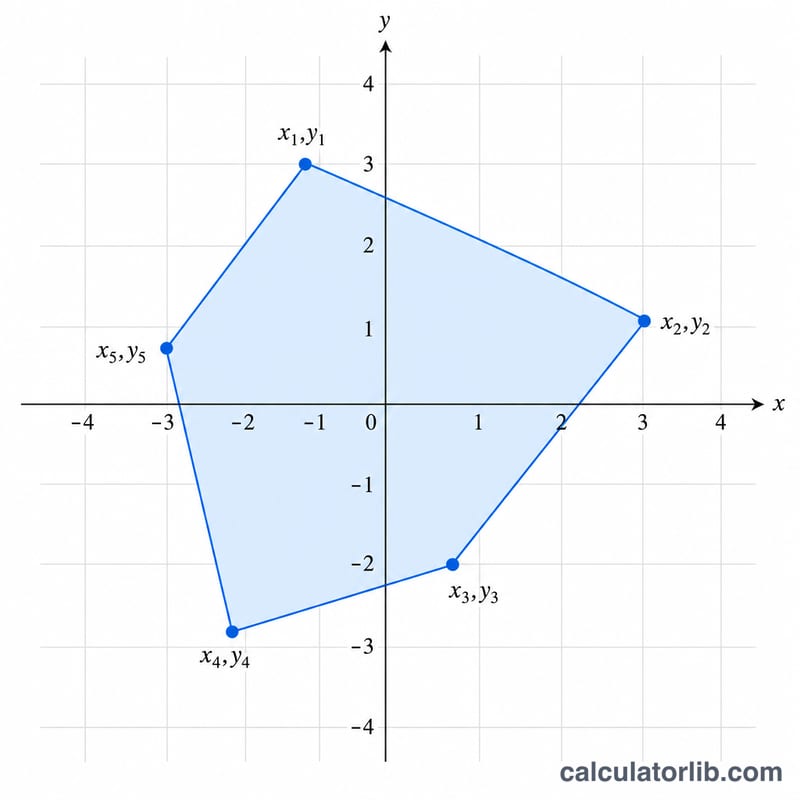

Koordinat ızgarasında etiketli köşelere sahip düzensiz beşgen
Çokgenin her köşesi (x, y) koordinatlarıyla tanımlanır.

Sık sorulan sorular

Köşelerin sıralı olması şart mı? Evet. Formül, ardışık noktaların çokgenin kenarlarını oluşturduğunu varsayar. Sırasız girilen noktalar kendisiyle kesişen bir şekil ve yanlış bir alan üretir.

Yön önemli mi? Hayır. Saat yönü ham toplamı negatif, saat yönünün tersi pozitif verir; ancak mutlak değer sayesinde alan her iki durumda da aynı çıkar.

İçbükey çokgenler için durum nedir? Kenarlar birbirini kesmediği sürece, Ayakkabı Bağı formülü içbükey (dışbükey olmayan) çokgenlerde de kusursuz çalışır.

Daha Fazla Çözümlü Örnek: Üçgen ve İçbükey Çokgen

Her iki örnekte de Gauss bağı (Shoelace) formülü kullanılmaktadır: \(A = \tfrac{1}{2}\left|\sum (x_i y_{i+1} - x_{i+1} y_i)\right|\); listenin sonunda ilk köşe tekrar yazılmıştır.

Örnek 1: Üçgen (0,0), (6,0), (2,4)

Kenar Çapraz çarpım \(x_i y_{i+1} - x_{i+1} y_i\) Değer
(0,0) → (6,0) \(0·0 - 6·0\) 0
(6,0) → (2,4) \(6·4 - 2·0\) 24
(2,4) → (0,0) \(2·0 - 0·4\) 0

Toplam = 0 + 24 + 0 = 24, dolayısıyla \(A = \tfrac{1}{2}|24| = 12\) kare birim. Bu, taban-yükseklik kontrolüyle uyuşmaktadır: \(\tfrac{1}{2}·6·4 = 12\).

Mesafe formülü \(d = \sqrt{(x_2-x_1)^2 + (y_2-y_1)^2}\) ile çevre:

  • (0,0) → (6,0): \(\sqrt{36 + 0} = 6\)
  • (6,0) → (2,4): \(\sqrt{16 + 16} = \sqrt{32} \approx 5.657\)
  • (2,4) → (0,0): \(\sqrt{4 + 16} = \sqrt{20} \approx 4.472\)

Çevre ≈ 6 + 5.657 + 4.472 = 16.129 birim.

Örnek 2: İçbükey L şekli, saat yönünde: (0,0), (0,4), (2,4), (2,2), (4,2), (4,0)

Kenar Çapraz çarpım Değer
(0,0) → (0,4) \(0·4 - 0·0\) 0
(0,4) → (2,4) \(0·4 - 2·4\) −8
(2,4) → (2,2) \(2·2 - 2·4\) −4
(2,2) → (4,2) \(2·2 - 4·2\) −4
(4,2) → (4,0) \(4·0 - 4·2\) −8
(4,0) → (0,0) \(4·0 - 0·0\) 0

Ham toplam 0 − 8 − 4 − 4 − 8 + 0 = −24'tür. Negatif işaret, köşelerin saat yönünde listelenmesinden kaynaklanır. Mutlak değer alındığında 24 bulunur ve \(A = \tfrac{1}{2}·24 = 12\) kare birim olur. Kontrol: şekli ayırarak bakın; 2×4 dikdörtgen (8) ile 2×2 kare (4) toplamı 12'dir.

Çevre: kenarların uzunlukları 4, 2, 2, 2, 2 ve 4'tür (hepsi eksenlere paraleldir, dolayısıyla her biri tek bir koordinatta basit bir farktır). Örneğin (0,4) → (2,4) için \(\sqrt{2^2 + 0^2} = 2\) bulunur. Toplam = 4 + 2 + 2 + 2 + 2 + 4 = 16 birim.

Reklam

Adım Adım: Alan ve Çevreyi El ile Hesaplama

  1. Köşeleri sırayla listeleyin sınır boyunca (saat yönünde veya saat yönünün tersine), ardından ilk köşeyi listenin sonuna tekrar yazın; böylece son kenar şekli kapatır.
  2. İlk toplamı hesaplayın: \(S_1 = \sum x_i\,y_{i+1}\); her x'i bir sonraki köşenin y değeriyle çarpın.
  3. İkinci toplamı hesaplayın: \(S_2 = \sum x_{i+1}\,y_i\); her bir sonraki x'i mevcut y ile çarpın.
  4. Çıkarın: \(S_1 - S_2\). Bu, işaretli çift alandır; saat yönünün tersi sıralamada pozitif, saat yönünde sıralamada negatiftir.
  5. Mutlak değerini alın ve ikiye bölün: \(A = \tfrac{1}{2}|S_1 - S_2|\).
  6. Çevre: her kenar için \(d = \sqrt{(x_{i+1}-x_i)^2 + (y_{i+1}-y_i)^2}\) hesaplayın, ardından son köşeden ilk köşeye dönen kapanış kenarı dahil tüm mesafeleri toplayın.
  7. Birimler: koordinatlar metre cinsindense alan metrekare (m²), çevre metre (m) cinsindendir. Alan karesel koordinat birimini, çevre ise doğrusal koordinat birimini kullanır.

İpucu: Gauss bağı formülü yalnızca basit bir çokgen için gerçek alanı verir; basit çokgenin kenarları birbirini kesmez.

Temel Terimler: Köşe, Basit Çokgen, İçbükey, Sarım Yönü

  • Köşe: bir çokgenin (x, y) koordinat çifti ile verilen köşe noktası.
  • Kenar: ardışık iki köşeyi birleştiren düz doğru parçası.
  • Basit çokgen: kenarları yalnızca ortak uç noktalarında buluşan ve hiçbir zaman kesişmeyen kapalı çokgen. Gauss bağı formülü bunun gerçek alanını verir.
  • Kendini kesen (karmaşık) çokgen: kenarları birbirini kesen bir çokgen; örneğin kelebek düğümü (bow-tie). Bu durumda formül örtüşen bölgeleri toplar ve çıkarır, bu yüzden sonuç görünen kapalı alan olmaz.
  • Dışbükey çokgen: her iç açısı 180°'den küçüktür ve içteki iki nokta arasındaki her doğru parçası şeklin içinde kalır.
  • İçbükey çokgen: en az bir iç açısı 180°'den büyüktür ve L şeklinde olduğu gibi içe doğru bir çentik oluşturur.
  • Sarım yönü: köşelerin listelenme yönü. Saat yönünün tersi, pozitif bir ham toplam verir; saat yönü ise negatif bir toplam verir.
  • Gauss bağı (sörveyör) formülü: köşe koordinatlarından çapraz çarpım yapıp toplayarak çokgenin alanını hesaplayan yöntem; adını çarpımların çapraz (ayakkabı bağı) deseninden alır.
  • İşaretli alan: mutlak değer alınmadan önceki alan. İşareti sarım yönünü, büyüklüğü ise basit bir çokgen için gerçek alanı gösterir.
