Công Cụ Tính Bánh Răng Đồng Hồ Tốc Độ

Công Cụ Tính Bánh Răng Đồng Hồ Tốc Độ

Mới nổi AI Skill PRO

Nhập phép tính

Công thức

Ndriven=Số răng bánh răng dẫn×Vòng quay lốp/dặmVòng quay đồng hồ tốc độ/dặmN_{driven} = \text{Số răng bánh răng dẫn} \times \frac{\text{Vòng quay lốp/dặm}}{\text{Vòng quay đồng hồ tốc độ/dặm}}

Ví dụ

Ndriven=8×7001000≈6N_{driven} = 8 \times \frac{700}{1000} \approx 6
Thống kê sử dụng

Quảng cáo

Kết quả

Bánh răng bị dẫn khuyến nghị
6
răng (bánh răng nguyên gần nhất)
Số răng bị dẫn chính xác (chưa làm tròn) 5,6
Tỷ số lốp trên đồng hồ 0,7

Báo lỗi nội dung trang này

Công cụ này là gì?

Công cụ tính bánh răng đồng hồ tốc độ giúp bạn chọn đúng bánh răng bị dẫn (bánh răng nhỏ truyền chuyển động cho dây cáp hoặc cảm biến của đồng hồ tốc độ) để đồng hồ báo số chính xác. Khi bạn thay đổi kích thước lốp hoặc tỷ số truyền của cầu sau, số vòng quay của trục ra trên mỗi dặm sẽ thay đổi, khiến đồng hồ tốc độ báo sai. Thay bánh răng bị dẫn sẽ khắc phục được sai số này.

Lưu ý: Công cụ này dùng đơn vị dặm (mile) phổ biến trên xe đời cũ của Mỹ. Nếu xe của bạn tính theo ki-lô-mét hoặc dùng cảm biến tốc độ điện tử, cách hiệu chỉnh sẽ khác, nhưng nguyên lý tỷ lệ vẫn tương tự.

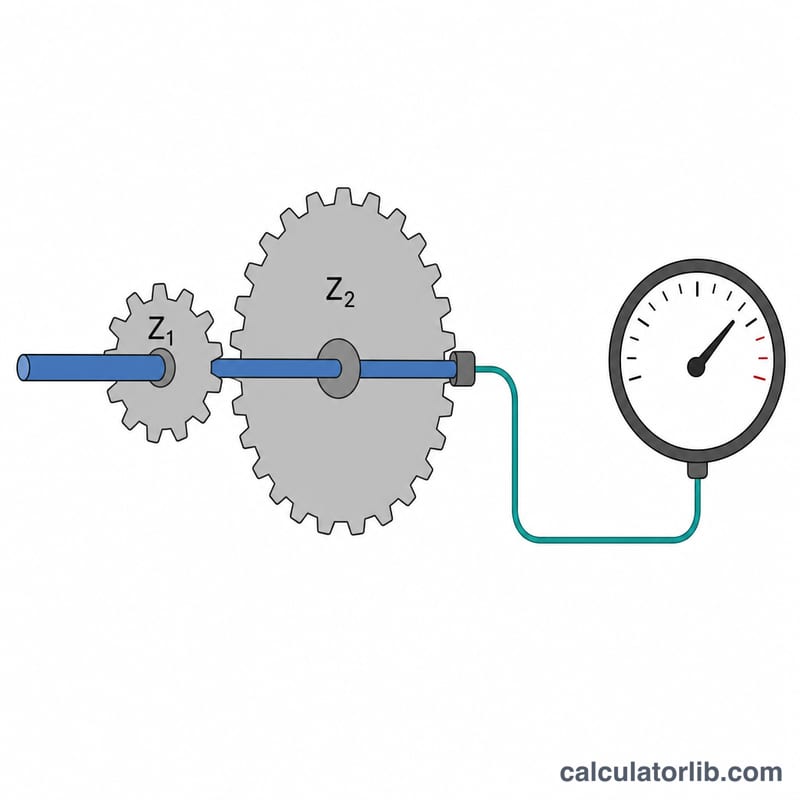

Sơ đồ trục ra của hộp số với bánh răng chủ động ăn khớp với bánh răng bị động tháo rời được, nối với dây công-tơ-mét
Bánh răng chủ động trên trục ra làm quay bánh răng bị động, từ đó kéo dây công-tơ-mét quay theo.

Cách sử dụng

Bạn nhập ba thông số: số răng của bánh răng dẫn hiện tại, số vòng quay thực tế của lốp trên mỗi dặm, và thông số vòng quay/dặm của đồng hồ tốc độ (số vòng cáp mà đồng hồ kỳ vọng trên mỗi dặm). Công cụ sẽ trả về số răng bánh răng bị dẫn lý tưởng, làm tròn đến loại bánh răng có sẵn gần nhất, kèm theo con số chính xác chưa làm tròn.

Giải thích công thức

Mối quan hệ ở đây là một tỷ lệ đơn giản: số răng bị dẫn = số răng dẫn × (vòng quay lốp mỗi dặm ÷ vòng quay đồng hồ mỗi dặm).

$$N_{driven} = \text{Drive Teeth} \times \frac{\text{Tire Revs/Mile}}{\text{Speedo Revs/Mile}}$$

Tỷ số giữa vòng quay lốp và vòng quay kỳ vọng của đồng hồ cho biết cáp cần quay nhanh hay chậm hơn bao nhiêu; nhân số răng bánh dẫn với tỷ số đó sẽ ra bánh răng bị dẫn giúp cáp quay đúng tốc độ.

Quảng cáo

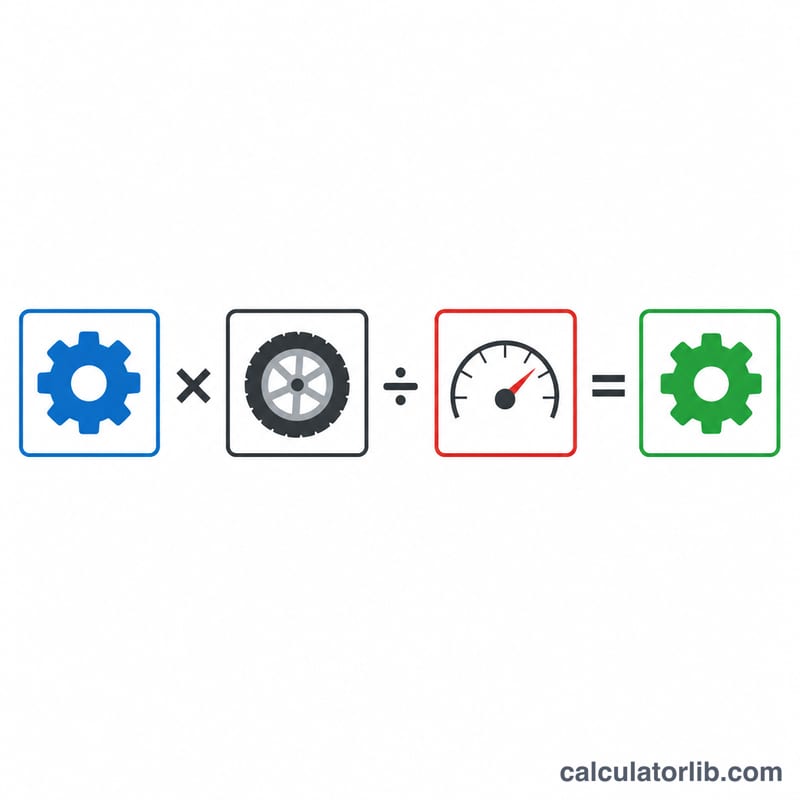

Sơ đồ tỉ lệ: số răng bánh bị động bằng số răng bánh chủ động nhân với số vòng quay lốp rồi chia cho số vòng quay công-tơ-mét
Số răng của bánh răng bị động tỉ lệ với tỉ số giữa số vòng quay lốp/dặm và số vòng quay công-tơ-mét/dặm.

Ví dụ minh họa

Giả sử bánh răng dẫn của bạn có 8 răng, lốp quay 700 vòng mỗi dặm, và đồng hồ tốc độ được thiết kế cho 1.000 vòng mỗi dặm. Khi đó số răng bị dẫn =

$$8 \times \left( \frac{700}{1000} \right) = 8 \times 0{,}7 = 5{,}6$$

làm tròn thành 6 răng. Hãy lắp bánh răng bị dẫn 6 răng gần nhất có sẵn để đồng hồ báo chính xác nhất.

Câu hỏi thường gặp

Nếu kết quả không phải là số nguyên thì sao? Bánh răng chỉ có số răng nguyên, nên bạn làm tròn đến loại có sẵn gần nhất. Lệch một phần nhỏ của răng chỉ gây sai số rất nhỏ.

Tìm số vòng quay lốp mỗi dặm ở đâu? Nhà sản xuất lốp thường công bố thông số này, hoặc bạn có thể ước tính bằng công thức \( 20168 \div \text{đường kính lốp (inch)} \).

Vòng quay đồng hồ mỗi dặm là gì? Đó là thông số của hộp số/đồng hồ tốc độ cho biết bao nhiêu vòng quay cáp tương ứng với một dặm, thường được in trong sách hướng dẫn sửa chữa.
