計算を入力してください

公式

D=2kRアンテナ高+2kR目標高ここで{k=43R=6,371,000m\begin{gathered} D = \sqrt{2kR\,\text{アンテナ高}} + \sqrt{2kR\,\text{目標高}} \\[1.5em] \text{ここで}\quad \left\{ \begin{aligned} k &= \tfrac{4}{3} \\ R &= 6{,}371{,}000\ \text{m} \end{aligned} \right. \end{gathered}
利用統計

広告

結果

レーダー水平線距離
13.03
レーダー水平線までの距離(km)
水平線距離 13,034.31 m
目標の水平線距離 0 km
合計探知距離 13.03 km

このページの誤りを報告

レーダー水平線とは?

レーダー水平線とは、地球の丸み(曲率)によって制限される、海面や地表にある物体をレーダーが捉えられる最大の見通し距離のことです。電波は大気中でわずかに屈折するため、実際に見通せる範囲は幾何学的な地球半径から計算した値よりも大きくなります。本ツールでは、標準的な大気の屈折を考慮した一般的な4/3地球半径モデル(\(k = 4/3\))を採用し、地球の真の半径を \(R = 6{,}371{,}000\ \text{m}\) として計算します。

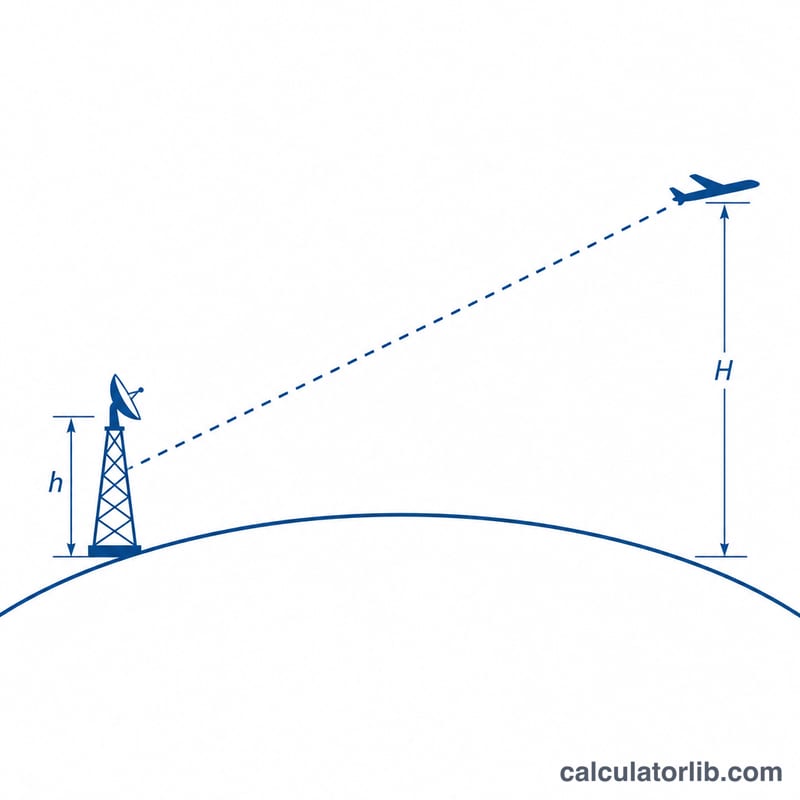

湾曲した地球上のレーダーアンテナと航空機、見通し線が水平線をかすめる様子
レーダー水平線は、ビームが湾曲した地球をかすめる、見通し線の最も遠い点です。

使い方

まず、地表からのレーダーアンテナの高さをメートル単位で入力します。さらに、目標(船のマストや航空機など)の高さを入力すると、両者を合算した探知距離が求められます。計算結果は水平線距離をメートルとキロメートルの両方で表示し、目標高を入力した場合は合計の見通し距離も表示します。

計算式の解説

水平線距離は $$d = \sqrt{2 \cdot k \cdot R \cdot h}$$ で求められます。ここで \(k = 4/3\) は屈折係数、\(R\) は地球の半径、\(h\) はアンテナ高です。レーダーと目標の双方に高さがある場合は、それぞれが自身の水平線距離を持ち、合計の探知距離はこの2つの和になります。

広告

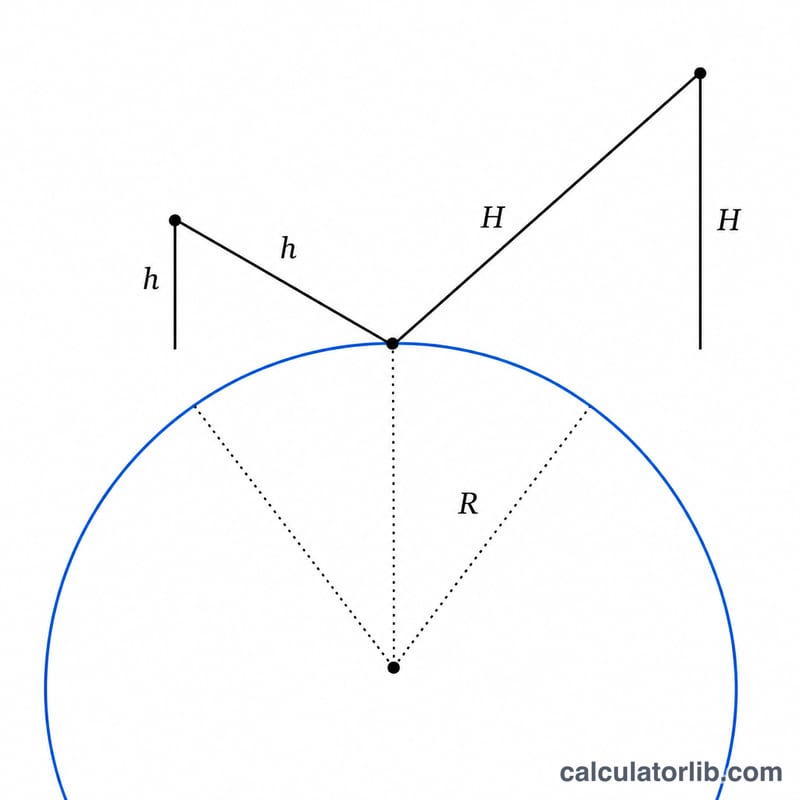

膨らんだ地球上で2つの接線距離を合計してレーダー水平線を求める幾何図
総到達距離は、アンテナと目標の水平線までの接線距離の合計です。

計算例

高さ10 mのアンテナの場合:$$d = \sqrt{2 \times 1.3333 \times 6{,}371{,}000 \times 10} = \sqrt{169{,}893{,}333} \approx 13{,}034\ \text{m} \approx 13.03\ \text{km}$$ となります。さらに高さ20 mの目標があるとすると、その水平線は \(\sqrt{2 \times 1.3333 \times 6{,}371{,}000 \times 20} \approx 18{,}433\ \text{m} \approx 18.43\ \text{km}\) となり、合計の探知距離は約31.47 kmになります。

使用した定数と前提条件

  • 地球の平均半径: \(R = 6{,}371{,}000\ \text{m}\)。
  • 屈折係数: \(k = 4/3\)。大気は電波をわずかに地表側へ曲げるため、地球は半径がより大きいかのように振る舞います。有効半径: \(kR = \tfrac{4}{3} \times 6{,}371{,}000 \approx 8{,}494{,}667\ \text{m}\)。
  • 単一アンテナの見通し距離: \(d = \sqrt{2kR\,h}\)。\(2kR \approx 16{,}989{,}333\ \text{m}\) を用いると、これは \(d \approx 4.12\sqrt{h}\) km に簡略化されます。ここで \(h\) はメートル単位です。
  • 総見通し距離: アンテナの見通し距離と目標の見通し距離の和、\(D = 4.12\sqrt{h_{\text{アンテナ}}} + 4.12\sqrt{h_{\text{目標}}}\) km。
  • 幾何学的な見通し距離 (k = 1): 屈折がない場合、\(d = \sqrt{2R\,h} \approx 3.57\sqrt{h}\) km です。4/3 モデルはこれを約15%延ばします。

前提条件

  • 標準大気であり、屈折率の勾配によって k ≈ 4/3 となること。
  • 滑らかな球状の地球であること。
  • アンテナと目標の間に地形、建物、その他の障害物がないこと。
広告

結果の解釈

結果は、与えられた高さにおけるアンテナと目標の間の最大幾何学的見通し距離の限界です。確実な探知距離ではありません。実際の探知は、レーダーの送信出力、アンテナ利得、受信機の感度、目標のレーダー断面積、クラッタとノイズにも左右されます。

大気の状態によって実際の水平線は変わります。ダクト伝搬または超屈折(k > 4/3)では、電波ビームが地球に沿ってさらに曲げられ、探知距離が延びる場合があります。亜屈折(k < 4/3)では、ビームの曲がりが小さくなり、距離は短くなります。4/3 という値は平均的な目安にすぎません。

レーダーの水平線より遠くにある低高度の目標は、見通し線より下に隠れるため、標準的な見通し型レーダーでは探知できません。超水平線 (OTH) レーダーは、電離層反射(スカイウェーブ)や表面波回折など、異なる伝搬を利用するため、この計算は適用されません。

高さの効果が逓減する理由

探知距離は高さの平方根に比例して増えるため、高さを2倍にしても距離は \(\sqrt{2} \approx 1.414\) 倍になるだけで、増加は約41%にとどまります。

例: 高さ10 mのアンテナの水平線は \(4.12 \times \sqrt{10} \approx 13.03\) km です。これを20 mに上げると \(4.12 \times \sqrt{20} \approx 18.43\) km となり、距離は1.414倍になります。目標が100 mの高さにある場合、アンテナの水平線に \(4.12 \times \sqrt{100} = 41.2\) km を加えると、10 mのアンテナの場合の合計は約54.3 kmになります。

よくある質問

なぜ真の地球半径ではなく4/3を使うのですか? 電波は大気の下層で下向きに屈折し、見通せる範囲を実質的に伸ばします。半径を4/3倍することで、標準的な大気条件下でのこの効果を高い精度で近似できます。

目標の高さは関係ありますか? はい。高い目標ほど遠くから捉えられるため、合計の探知距離は両者の水平線距離を足し合わせた値になります。

どの単位を使えばよいですか? すべての高さをメートル単位で入力してください。結果はメートルとキロメートルで表示されます。
