프란틀 수란?
프란틀 수(Pr)는 유체역학과 열전달 분야에서 사용되는 무차원 수로, 운동량 확산도(동점성계수)와 열 확산도의 비를 나타냅니다. 유체 내에서 열과 운동량이 서로 얼마나 빠르게 확산되는지를 특징짓는 값입니다. 프란틀 수가 작으면(예: 액체 금속 ≈ 0.01) 운동량보다 열이 훨씬 빠르게 확산된다는 의미이고, 반대로 크면(예: 오일 > 100) 열보다 운동량이 더 빠르게 확산된다는 뜻입니다. 공기는 약 0.7, 물은 7 정도입니다.
계산기 사용 방법
유체의 정압 비열(cp, 단위 J/kg·K), 동점성계수에 해당하는 점성계수(μ, 단위 Pa·s), 그리고 열전도도(k, 단위 W/m·K)를 입력하세요. 그러면 무차원 프란틀 수가 곧바로 계산됩니다. 결과가 올바르게 무차원으로 나오려면 모든 입력값을 일관된 SI 단위로 맞추는 것이 중요합니다.
공식 설명

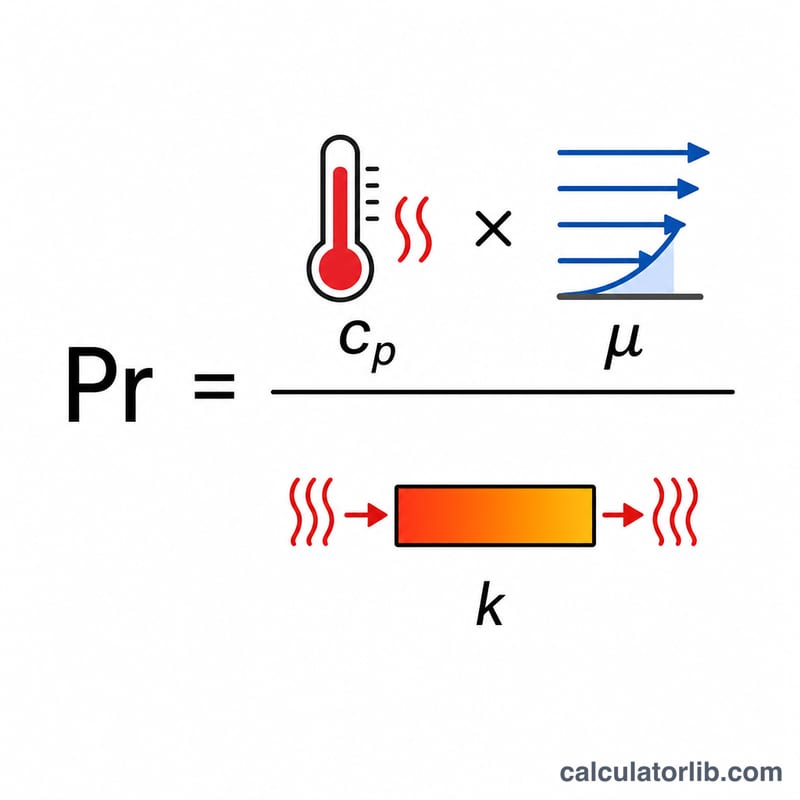

프란틀 수는 $$\text{Pr} = \frac{\text{Specific Heat } c_p \cdot \text{Viscosity } \mu}{\text{Conductivity } k}$$ 로 정의됩니다. 여기서 \(c_p \cdot \mu\)는 운동량이 어떻게 수송되는지(그리고 열에너지로서 얼마나 저장될 수 있는지)를 나타내고, \(k\)는 유체를 통해 열이 얼마나 잘 전도되는지를 나타냅니다. \(c_p \cdot \mu\)의 단위(\(\text{J/kg}\cdot\text{K} \times \text{Pa}\cdot\text{s}\))가 \(k\)의 단위로 깔끔하게 나누어지기 때문에, 최종 결과에는 단위가 남지 않습니다.
계산 예제
약 25 °C의 공기를 예로 들면 \(c_p = 1005 \ \text{J/kg}\cdot\text{K}\), \(\mu = 1.825 \times 10^{-5} \ \text{Pa}\cdot\text{s}\), \(k = 0.0257 \ \text{W/m}\cdot\text{K}\) 입니다. 따라서 $$\text{Pr} = \frac{1005 \times 0.00001825}{0.0257} = \frac{0.0183413}{0.0257} \approx 0.7136$$ 이 됩니다. 이는 공기의 잘 알려진 값인 약 0.71과 정확히 일치합니다.
일반적인 유체의 프란틀 수
프란틀 수는 무차원수이므로 어떤 단위계에서도 같은 값이 적용됩니다. 아래 값은 대략적인 수치이며 약 1기압 기준입니다. Pr은 특히 오일과 같은 액체에서 온도에 따라 크게 달라지므로, 이 값들은 설계용 데이터가 아니라 크기의 차수(자릿수) 개념으로 참고하시기 바랍니다.
| 유체 | 대략적인 온도 | 대략적인 Pr |
|---|---|---|
| 액체 나트륨 | 용융 금속, 온도에 따라 변함 | 0.004–0.011 |
| 액체 수은 | 20°C | 0.025 |
| 헬륨(기체) | 상온 부근 | 0.67 |
| 공기 | 25°C | 0.71 |
| 수증기 / 수증기 기체 | 100°C 부근 및 그 이상 | ≈ 1.0 |
| 물(액체) | 100°C | 1.75 |
| 물(액체) | 20°C | 7.0 |
| 에틸렌 글리콜 | 20°C | 150–200 |
| 글리세린 | 상온 부근 | ≈ 7,000 (온도에 매우 민감함) |
| 엔진 오일 | 20°C | 등급에 따라 수천 이상 |
기체는 0.7–1 부근에 몰려 있고, 액체 금속은 1보다 훨씬 작으며, 물은 1–10 정도의 크기이고, 점성이 큰 오일은 수천에 이릅니다.
프란틀 수 해석하기
프란틀 수는 운동량이 확산되는 속도와 열이 확산되는 속도를 비교합니다:
$$\text{Pr} = \frac{c_p\,\mu}{k} = \frac{\nu}{\alpha}$$
여기서 \(\nu = \mu/\rho\)는 동점성계수이고, \(\alpha = k/(\rho c_p)\)는 열확산계수입니다.

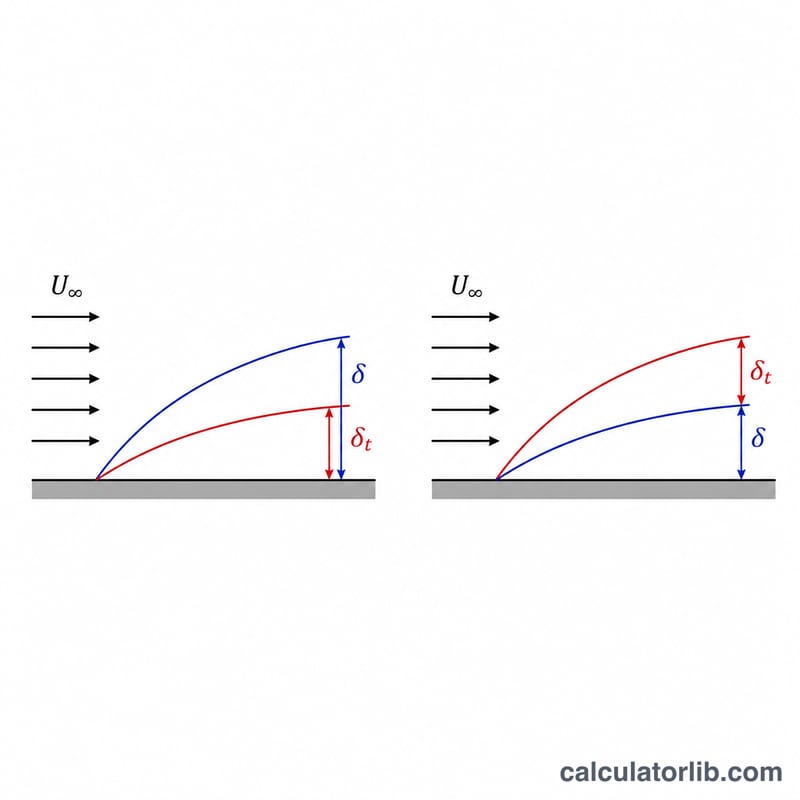

- Pr ≪ 1(액체 금속): 열이 운동량보다 훨씬 빠르게 확산됩니다. 열경계층이 속도경계층보다 두꺼우며, 전도가 열의 퍼짐을 지배합니다.
- Pr ≈ 1(대부분의 기체, 수증기): 속도경계층과 열경계층의 두께가 비슷합니다.
- Pr ≫ 1(오일, 글리세린, 글리콜): 운동량이 열보다 훨씬 빠르게 확산됩니다. 열경계층이 속도경계층보다 얇아서 열이 벽면 가까이에 머무릅니다.
Pr은 누셀트 수에 대한 대부분의 대류 상관식에 나타납니다. 대표적인 예로, 매끄러운 관 내부의 난류 유동에 대한 Dittus-Boelter 식이 있습니다:
$$\text{Nu} = 0.023\,\text{Re}^{0.8}\,\text{Pr}^{n}$$
유체를 가열하는 경우에는 n = 0.4를, 냉각하는 경우에는 n = 0.3을 사용합니다. 이 식은 일반적으로 완전 발달된 난류 유동(Re가 약 10,000 이상)과 Pr이 약 0.6에서 160 사이인 경우에 대해 제시됩니다.
타당성 점검: 기체는 약 0.6–1, 물은 액체 영역 전반에서 약 1.5–13, 오일은 100을 훨씬 넘는 값이 나와야 합니다. 이 범위를 크게 벗어난 결과는 보통 단위 오류를 의미하며, 예를 들어 Pa·s 대신 cP를 사용하거나, J 대신 kJ를 사용하거나, μ와 ν를 혼동한 경우입니다. 먼저 입력값을 확인하십시오. 일관된 SI 단위를 사용하십시오: 비열 c_p는 J/(kg·K), μ는 Pa·s, k는 W/(m·K).
자주 묻는 질문
프란틀 수는 온도에 따라 달라지나요? 그렇습니다. \(c_p\), \(\mu\), \(k\)가 모두 온도에 따라 변하므로 Pr 값도 그에 따라 달라집니다. 항상 실제 운전 온도에서의 물성값을 사용하세요.
프란틀 수가 왜 중요한가요? 속도 경계층과 열 경계층을 연결해 주며, 대류 열전달을 좌우하는 누셀 수(Nusselt number) 상관식에 등장하기 때문입니다.
일반적인 범위는 어느 정도인가요? 액체 금속은 약 0.004~0.03, 기체는 약 0.7~1.0, 물은 약 1.7~13이며, 점성이 높은 오일은 1000을 넘기도 합니다.
