Swamee-Jain 마찰계수 계산기란?

Swamee-Jain 식은 배관 내 완전 난류 흐름에서 다르시 마찰계수(f)를 직접 구할 수 있는 명시적 공식입니다. 반복 계산이 필요한 음함수 형태의 Colebrook-White 식을 근사하여, 반복 풀이 없이 한 번에 값을 얻도록 개발되었습니다. 엔지니어는 이 마찰계수를 Darcy-Weisbach 식에 대입해 배관의 손실수두와 압력강하를 계산합니다.

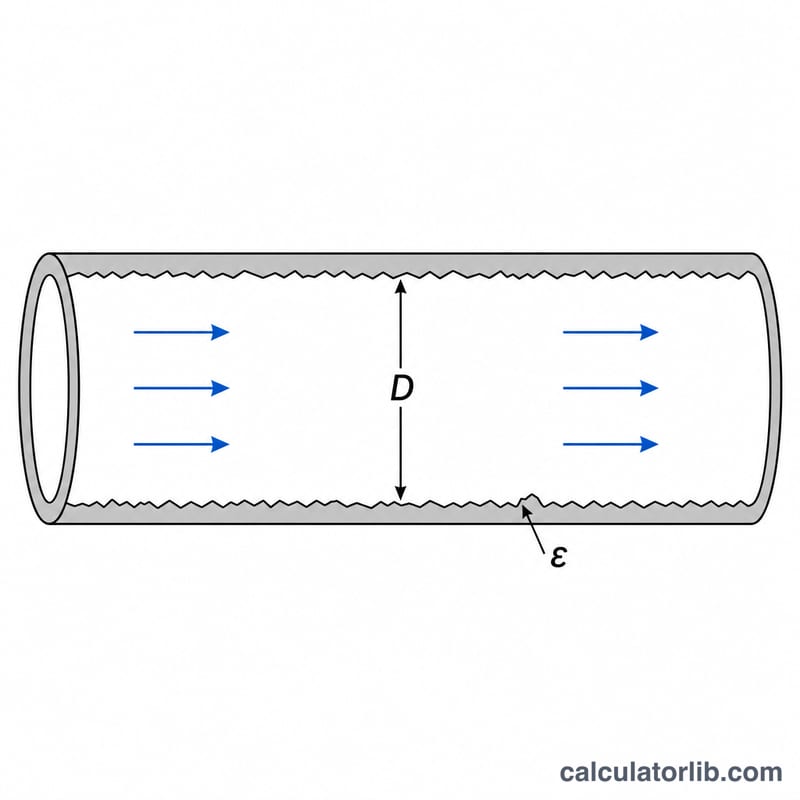

내경과 거친 내벽을 보여주는 관의 단면도
주요 입력값: 마찰계수를 좌우하는 관 지름 D와 내벽 거칠기 ε.

사용 방법

세 가지 값을 입력하면 됩니다. 관의 절대 조도 \(\varepsilon\)(단위: m), 관의 내경 \(D\)(단위: m), 그리고 흐름의 레이놀즈수 \(\text{Re}\)입니다. 계산기는 상대조도 \(\varepsilon/D\)를 구한 뒤 무차원 다르시 마찰계수를 반환합니다. 이 식은 \(5000 \le \text{Re} \le 10^8\), \(10^{-6} \le \varepsilon/D \le 10^{-2}\) 범위에서 유효합니다.

공식 설명

마찰계수는 다음과 같이 구합니다.

$$f = \dfrac{0.25}{\left[\log_{10}\!\left(\dfrac{\text{Roughness }\varepsilon\,/\,\text{Diameter }D}{3.7} + \dfrac{5.74}{\text{Re}^{0.9}}\right)\right]^{2}}$$

로그 안의 두 항은 각각 상대조도(관 벽면)의 영향과 점성(레이놀즈수)의 영향을 나타냅니다. 흐름이 완전 난류(완전 거친 흐름)에 가까워지면 두 번째 항이 사라지고, \(f\)는 \(\varepsilon/D\)에 의해 결정되는 일정한 값에 수렴합니다.

광고

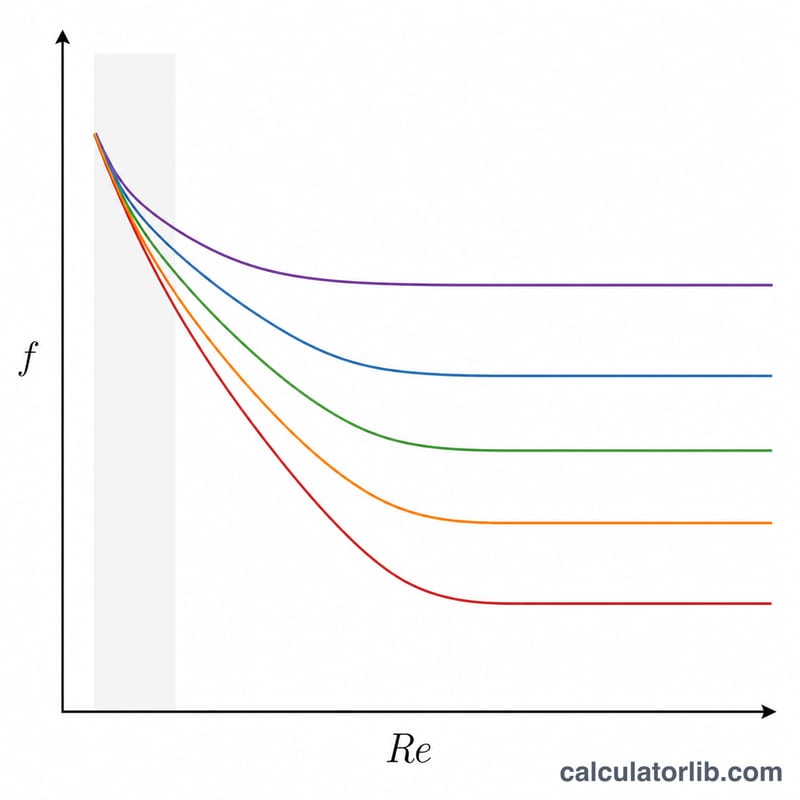

상대 거칠기 곡선이 포함된, 레이놀즈 수 대비 마찰계수의 무디형 선도
스와미-제인 식은 무디 선도의 난류 영역을 근사한다.

계산 예시

\(\varepsilon = 0.00015\ \text{m}\), \(D = 0.1\ \text{m}\), \(\text{Re} = 100{,}000\)인 경우를 봅시다. 그러면 \(\varepsilon/D = 0.0015\)이므로 \((\varepsilon/D)/3.7 = 0.000405405\)가 됩니다. \(\text{Re}^{0.9} = 100000^{0.9} \approx 31622.78\)이므로 \(5.74/\text{Re}^{0.9} \approx 0.00018152\)입니다. 두 값을 더하면 \(0.00058693\)이고, 이 값의 \(\log_{10}\)은 약 \(-3.23139\), 제곱하면 약 \(10.4419\)입니다. 따라서 $$f = \dfrac{0.25}{10.4419} \approx 0.02394$$가 됩니다.

광고

배관 재료의 일반적인 절대 조도

계산기에는 내부 배관 벽의 절대 조도 \(\varepsilon\)가 필요합니다. 표에는 새것이거나 깨끗한 배관에 대해 교과서에 흔히 인용되는 값이 나와 있습니다. 이 값들은 대략적인 값이며, 실제 값은 배관의 노후 정도, 부식, 스케일 형성, 제조 방법 및 상태에 따라 달라집니다.

배관 재료 조도 ε (mm) 조도 ε (m)
인발 튜브, PVC, 플라스틱 ≈ 0.0015 1.5 × 10-6
상업용 강철, 연철 ≈ 0.045 4.5 × 10-5
아스팔트 코팅 주철 ≈ 0.12 1.2 × 10-4
아연도금 철 ≈ 0.15 1.5 × 10-4
주철 ≈ 0.26 2.6 × 10-4
콘크리트 ≈ 0.3 – 3 3 × 10-4 – 3 × 10-3
리벳 강철 ≈ 0.9 – 9 9 × 10-4 – 9 × 10-3

단위가 중요합니다: 조도 \(\varepsilon\)와 지름 \(D\)를 미터(m) 단위로 입력하거나(또는 동일한 길이 단위를 사용하십시오. 실제로는 비율 \(\varepsilon/D\)만 사용되기 때문입니다). 예를 들어, 100 mm 상업용 강관의 경우 \(\varepsilon = 0.000045\)이고 \(D = 0.1\)입니다. 레이놀즈 수는 무차원입니다.

자주 묻는 질문

이 값은 다르시 마찰계수인가요, 패닝 마찰계수인가요? 다르시(Darcy-Weisbach) 마찰계수를 반환합니다. 4로 나누면 패닝(Fanning) 마찰계수가 됩니다.

층류에도 사용할 수 있나요? 아니요. \(\text{Re}\)가 약 2300 이하인 층류에서는 대신 \(f = 64/\text{Re}\)를 사용하세요.

정확도는 어느 정도인가요? 유효 범위 전반에서 Colebrook 식과 약 1~2% 이내로 일치하며, 이는 공학 설계에 충분히 뛰어난 수준입니다.
