Eğim Yüzdesi Hesaplama Aracı Ne İşe Yarar?
Bu araç, bir eğimin iki temel ölçüsünü — yükseklik (dikey mesafe) ve yatay mesafeyi — aynı anda dört kullanışlı sonuca dönüştürür: eğim yüzdesi, ondalık olarak eğim, derece cinsinden açı ve sadeleştirilmiş oran. Birimden bağımsız çalışır; bu yüzden her iki değeri de metre, fit, santimetre veya inç olarak girebilirsiniz — yeter ki ikisi de aynı birimde olsun. İnşaat, peyzaj, yol ve rampa tasarımı, çatı kaplaması ve drenaj planlamasında dünya genelinde yaygın olarak kullanılır.

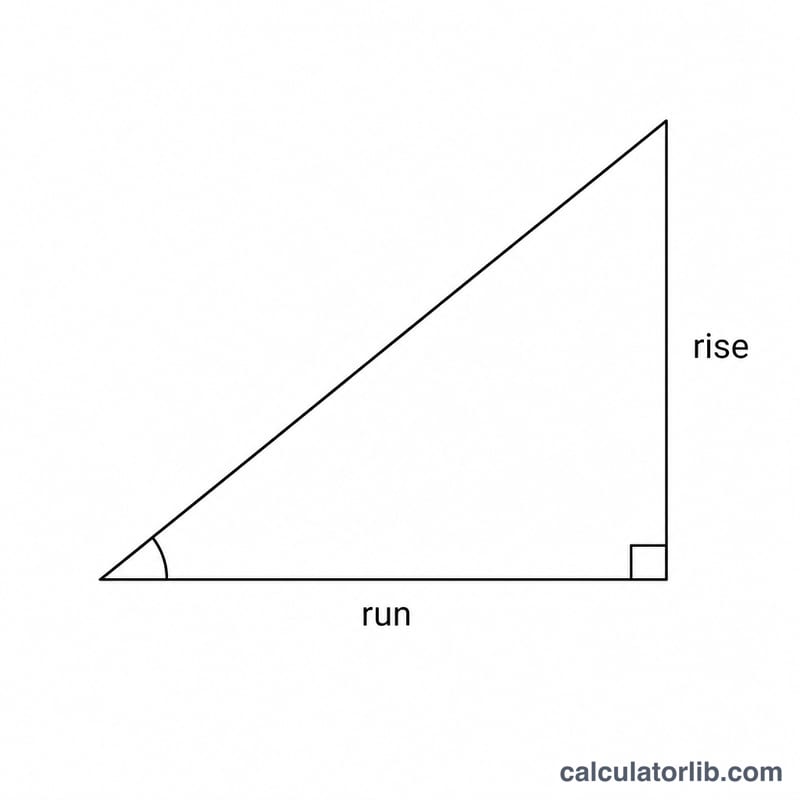

Girdiğiniz İki Değer
- Yükseklik (Dikey Mesafe) — ölçülen aralık boyunca yüzeyin ne kadar yükseldiği (veya alçaldığı).
- Yatay Mesafe — kat edilen düz, yatay mesafe.
Formül
Temel hesaplama oldukça basittir:
Eğim Yüzdesi = (Yükseklik ÷ Yatay Mesafe) × 100
Aynı iki sayıdan, hesaplama aracı ayrıca şunları da türetir:
- Ondalık eğim = Yükseklik ÷ Yatay Mesafe
- Derece cinsinden açı = arctan(Yükseklik ÷ Yatay Mesafe), dereceye çevrilmiş hâli
- Oran = "1 : (Yatay Mesafe ÷ Yükseklik)", iki ondalık basamağa yuvarlanmış
Örnek Hesaplama
Bir patikanın 20 metrelik yatay mesafede 2 metre yükseldiğini varsayalım.
- Eğim yüzdesi = (2 ÷ 20) × 100 = %10
- Ondalık eğim = 2 ÷ 20 = 0,1
- Açı = arctan(0,1) ≈ 5,71°
- Oran = 1 : (20 ÷ 2) = 1:10
Yani 20 metrede 2 metrelik bir yükseklik %10'luk bir eğim demektir — orta düzeyde ama fark edilir bir tırmanış.
Eğim Dönüştürme Tablosu: Yüzde, Derece ve Oran
Aynı eğimi yüzde, açı veya yükselme-yatay mesafe oranı olarak yazabilirsiniz. Dönüştürmelerde şu formüller kullanılır:
$$\text{Eğim \%} = \frac{\text{Yükselme}}{\text{Yatay mesafe}} \times 100$$$$\theta = \arctan\left(\frac{\text{Eğim \%}}{100}\right)$$$$\text{Oran} = 1 : \frac{100}{\text{Eğim \%}}$$Örnek: 20 birimlik yatay mesafede 1 birimlik yükselme \(\frac{1}{20} \times 100 =\) 5% verir. Açı \(\arctan(0.05) \approx 2.86^\circ\) ve oran 1:20'dir.
| Eğim (%) | Açı (derece) | Oran (yükselme:yatay mesafe) |
|---|---|---|
| 1% | 0.57° | 1:100 |
| 2% | 1.15° | 1:50 |
| 5% | 2.86° | 1:20 |
| 8.33% | 4.76° | 1:12 |
| 10% | 5.71° | 1:10 |
| 15% | 8.53° | 1:6.67 |
| 20% | 11.31° | 1:5 |
| 25% | 14.04° | 1:4 |
| 33.33% | 18.43° | 1:3 |
| 50% | 26.57° | 1:2 |
| 100% | 45.00° | 1:1 |
| 200% | 63.43° | 1:0.5 |
Yüzde ve derece birbiriyle aynı oranda ölçeklenmez. %100'lük bir eğim 90° değil 45°'dir, çünkü yükselme yatay mesafeye eşittir. Açı 90°'ye yaklaştıkça yatay mesafe sıfıra yaklaşır, bu nedenle eğim yüzdesinin bir üst sınırı yoktur. Dikey bir yüzeyin tanımlı bir yüzdesi yoktur. Yaklaşık %10'un altındaki hafif eğimlerde yüzde ve derece kabaca orantılıdır. Bunun üzerinde ise her zaman arktanjant ile dönüştürme yapın.
İnşaat ve Peyzajda Tipik Eğim Aralıkları
Aşağıdaki tabloda yaygın olarak yayımlanan referans değerleri listelenmiştir. Bunların çoğu Amerika Birleşik Devletleri standartlarından (ADA, IRC, AASHTO) gelir ve gereklilikler ülkeler ile yerel yargı bölgeleri arasında farklılık gösterir. Her zaman projeniz ve konumunuz için geçerli olan yönetmelikleri kontrol edin.
| Uygulama | Tipik değer | Yüzde | Kaynak / not |
|---|---|---|---|
| Tekerlekli sandalye rampası, maksimum boyuna eğim | 1:12 | 8.33% | 2010 ADA Erişilebilir Tasarım Standartları (ABD). ISO 21542 (uluslararası) kısa rampalar için benzer bir 1:12 sınırı kullanır. |
| Rampa olarak sınıflandırılmayan erişilebilir yürüme yüzeyi | 1:20'ye kadar | %5'e kadar | ADA Standartları (ABD). 1:20'den dik bir boyuna eğim rampa sayılır. |
| Erişilebilir güzergah, maksimum enine eğim | 1:48 | Yaklaşık %2.08 | ADA Standartları (ABD) |
| Bina temelinden uzağa eğimlenen zemin | İlk 10 ft boyunca minimum 6 in düşüş (yaklaşık 3 m'de 150 mm) | 5% | Uluslararası Konut Yönetmeliği (IRC) R401.3, ABD'de kullanılır |
| Döşenmiş yüzeyler (teraslar, yürüyüş yolları, otopark alanları) | Yaklaşık 1:100 ile 1:50 arası | Yaklaşık %1–2 | Suyun akıp gitmesi için yaygın tasarım uygulaması |
| Biçilebilir çim | Yaklaşık 1:4 ile 1:3 arasına kadar | Yaklaşık %25–33 | Genel peyzaj kılavuzu. Daha dik şevler genellikle bunun yerine yer örtücü bitkilerle kaplanır. |
| Otoyol eğimleri | Tipik olarak yaklaşık %6'ya kadar | Yaklaşık %6 | AASHTO kılavuzu (ABD). Sınır, araziye ve tasarım hızına bağlıdır ve yerel yollar daha dik olabilir. |
Kendi projenizi kontrol etmek için dikey yükselmeyi ve yatay mesafeyi aynı birimlerle ölçün, ardından sonucu ilgili satırla karşılaştırın. Örneğin, 6 m boyunca 0.5 m yükselen bir rampanın eğimi \(\frac{0.5}{6} \times 100 \approx 8.33\%\) olup, tam olarak 1:12 ADA sınırındadır. Bir maksimumun biraz altında pay bırakarak inşa etmek, yapım toleranslarına olanak tanır.
Sıkça Sorulan Sorular
Eğim yüzdesi ile derece cinsinden açı aynı şey midir? Hayır. %100'lük bir eğim 90° değildir — bu, 45°'lik bir açıya karşılık gelir, çünkü yüzde, yüksekliğin yatay mesafeye oranıdır, açının kendisi değil. Hesaplama aracı her ikisini de gösterir; böylece elle dönüştürme yapmanıza gerek kalmaz.
Hangi birimi kullanmalıyım? Herhangi bir uzunluk birimi işe yarar, ancak yükseklik ve yatay mesafe aynı birimde olmalıdır. Formül bir oran olduğundan, birimler birbirini götürür ve yüzde aynı kalır.
Oranım neden alışılmadık görünüyor? Oran her zaman "1 : (yatay mesafe ÷ yükseklik)" biçiminde yazılır. Hafif bir eğimde bu, büyük bir ikinci sayı verir (örneğin 1:20); dik bir eğimde ise küçük bir sayı verir (örneğin 1:2). Yükseklik, yatay mesafeden büyükse oran 1:1'in altında olur.
