Công Cụ Tính Tỷ Số Truyền Xe RC

Công Cụ Tính Tỷ Số Truyền Xe RC

Phổ biến AI Skill PRO

Nhập phép tính

Nhập 1 nếu bạn chỉ muốn tính tỷ số pinion/spur.

Công thức

FDR=Số răng SpurSố răng Pinion×Tỷ số nội bộ\text{FDR} = \frac{\text{Số răng Spur}}{\text{Số răng Pinion}} \times \text{Tỷ số nội bộ}
Thống kê sử dụng

Quảng cáo

Kết quả

Tỷ số truyền cuối (FDR)
9,83 : 1
số vòng motor quay trên mỗi vòng bánh xe
Tỷ số Pinion/Spur 3,783 : 1
Tỷ số nội bộ 2,6 : 1

Báo lỗi nội dung trang này

Công cụ tính tỷ số truyền xe RC là gì?

Công cụ này giúp bạn tính tỷ số truyền cuối (FDR) của một chiếc xe điều khiển từ xa. FDR cho biết motor phải quay bao nhiêu vòng để bánh xe quay được một vòng. FDR càng cao thì lực kéo và khả năng tăng tốc càng mạnh nhưng tốc độ tối đa thấp; ngược lại, FDR càng thấp thì tốc độ tối đa cao hơn nhưng sức bứt phá kém và xe dễ nóng hơn. Công cụ áp dụng cho mọi dòng xe RC chạy điện hay chạy xăng (nitro), bất kể thương hiệu hay quốc gia.

Cách sử dụng

Nhập số răng của bánh răng spur (bánh răng lớn), số răng của bánh răng pinion (bánh răng nhỏ gắn trên trục motor), và tỷ số nội bộ của xe — đây là tỷ số truyền tổng hợp của hộp số và bộ vi sai do nhà sản xuất công bố. Nếu bạn chỉ muốn biết tỷ số pinion/spur bên ngoài, hãy đặt tỷ số nội bộ là 1. Công cụ sẽ tính ngay FDR cùng với tỷ số pinion/spur trung gian.

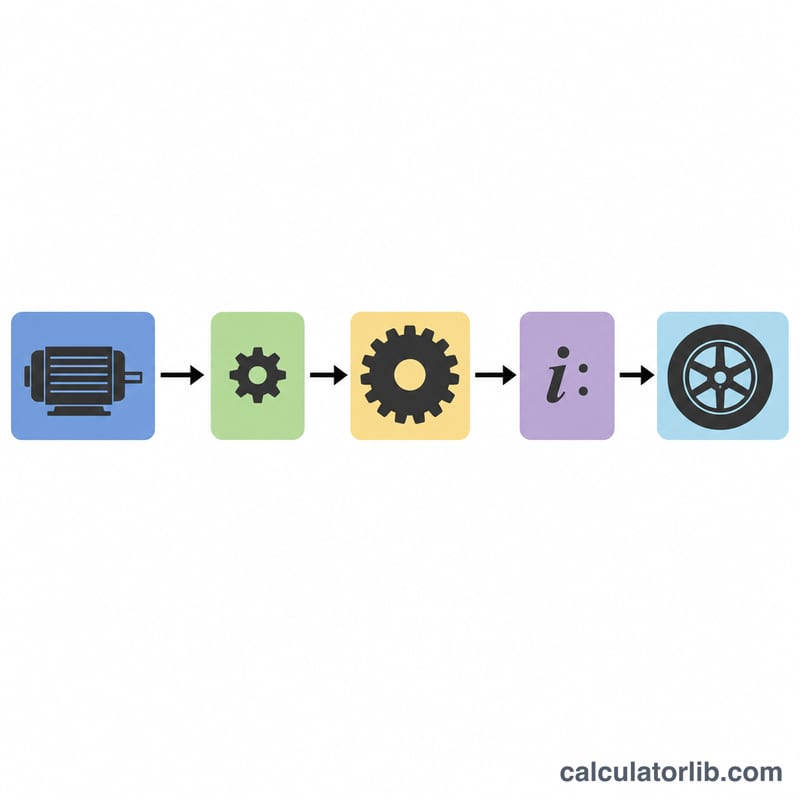

Dòng truyền lực từ động cơ qua bánh nhỏ, bánh lớn, hộp số đến bánh xe
Tỉ số truyền cuối kết hợp tỉ số bánh nhỏ/bánh lớn với tỉ số hộp số bên trong.

Giải thích công thức

Phép tính tỷ số truyền rất đơn giản:

$$\text{FDR} = \frac{\text{Spur Teeth}}{\text{Pinion Teeth}} \times \text{Internal Ratio}$$

Phép chia spur cho pinion cho ra tỷ số giảm tốc bên ngoài, còn việc nhân với tỷ số nội bộ sẽ gộp thêm phần truyền động của hộp số và vi sai, tạo nên tổng tỷ số giảm tốc từ motor đến bánh xe.

Quảng cáo

Ví dụ minh họa

Giả sử bạn dùng bánh răng spur 87 răng với pinion 23 răng trên một khung gầm có tỷ số nội bộ 2.6. Tỷ số pinion/spur là \(87 \div 23 = 3.783\). Nhân với 2.6 ta được tỷ số truyền cuối là 9.83 : 1 — nghĩa là motor quay khoảng 9.83 vòng cho mỗi vòng quay của bánh xe.

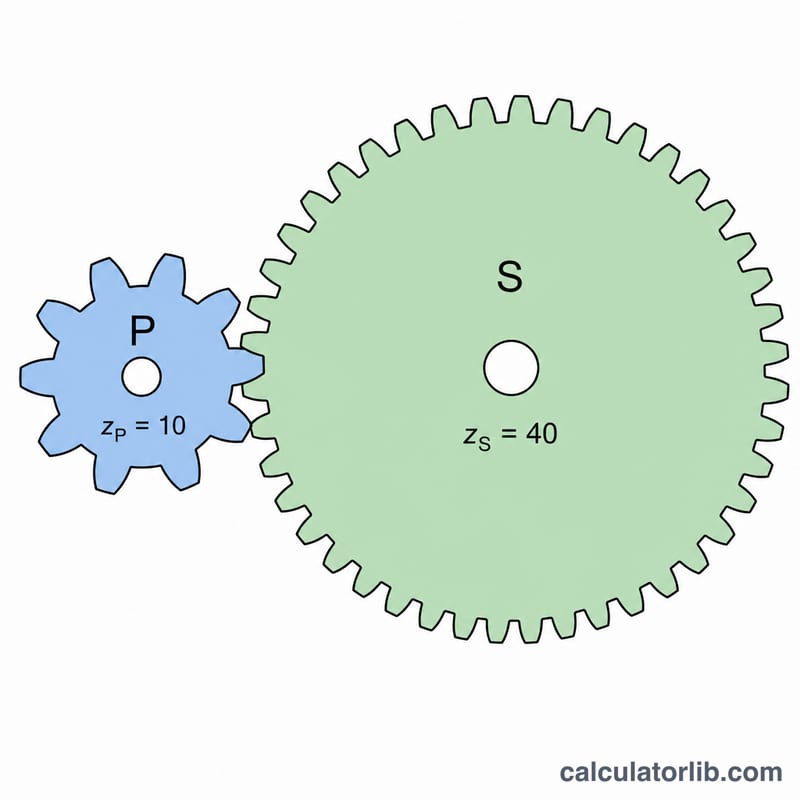

Bánh răng nhỏ ăn khớp với bánh răng lớn
Bánh răng nhỏ dẫn động bánh răng lớn; tỉ số răng quyết định mức truyền động chính.

Tỷ số truyền cuối điển hình theo loại xe RC

Bảng dưới đây liệt kê các tỷ số truyền cuối (FDR) gần đúng thường được dùng trong sở thích này. Đây chỉ là hướng dẫn chung, không phải tiêu chuẩn bắt buộc. Con số phù hợp với xe của bạn phụ thuộc vào kV hoặc số vòng dây của động cơ, điện áp pin (2S so với 3S, 4S trở lên), kích thước và bề mặt đường đua, đường kính lốp, cùng tỷ số truyền do nhà sản xuất khuyến nghị. Hãy luôn bắt đầu từ sách hướng dẫn bộ kit hoặc động cơ, rồi điều chỉnh từ đó.

Loại xe FDR phổ biến (gần đúng) Ghi chú
Xe đua địa hình điện 1/10 (touring) khoảng 6 – 9 Phụ thuộc nhiều vào động cơ; động cơ kV thấp hoặc số vòng cao dùng FDR thấp hơn để có tốc độ, trong khi các hạng được giới hạn luật thường quy định một dải tỷ số truyền.
Xe buggy và xe tải short course 1/10 dẫn động 2WD/4WD (brushless) khoảng 8 – 12 Phía thấp cho động cơ kV cao hoặc đường đua bám đường tốt, tốc độ cao; phía cao cho đường đua hẹp, kỹ thuật hoặc bề mặt rời.
Xe buggy và xe tải short course 1/10 (brushed) thường cao hơn brushless Động cơ brushed thường chạy chậm hơn và cần giảm tốc nhiều hơn để tăng tốc mà không quá nhiệt.
Xe buggy và truggy 1/8 (điện và nitro) khoảng 7 – 11 Xe nitro dùng chuông ly hợp và bánh răng trụ, nên FDR được thiết lập khác với xe điện; hãy làm theo sách hướng dẫn động cơ và khung xe.
Xe monster truck thay đổi nhiều, thường cao hơn xe buggy Lốp lớn và nặng làm tăng tải, nên thường cần giảm tốc nhiều hơn.
Xe crawler cao hơn nhiều, thường lên tới hai chữ số hoặc hơn Xe crawler ưu tiên mô-men xoắn và điều khiển chậm, chính xác, nên tỷ số giảm tốc lớn.

Chỉ nên dùng các dải này như một khung khởi đầu sơ bộ. Một tỷ số hoàn hảo cho động cơ và pin này có thể làm quá nhiệt động cơ khác, vì vậy hãy kiểm tra nhiệt độ để xác nhận.

So sánh các phương án bánh răng

So sánh này dùng một khung xe với bánh răng trụ 87T và tỷ số truyền trong (hộp số) 2,6, chỉ thay đổi bánh răng nhỏ (pinion). Công thức là \(\text{FDR} = \frac{\text{Spur}}{\text{Pinion}} \times \text{Internal Ratio}\).

Số răng bánh nhỏ Spur ÷ pinion FDR Đặc tính dự kiến
19 87 ÷ 19 = 4,579 11,91 Tăng tốc mạnh ở tốc độ thấp, tốc độ tối đa thấp nhất; động cơ và ESC thường chạy mát nhất.
21 87 ÷ 21 = 4,143 10,77 Tăng tốc nhanh, bốc với tốc độ tối đa vừa phải; lựa chọn an toàn, chạy mát.
23 87 ÷ 23 = 3,783 9,83 Cân bằng; là điểm khởi đầu điển hình cho nhiều cấu hình xe 1/10 địa hình.
25 87 ÷ 25 = 3,480 9,05 Tốc độ tối đa cao hơn, tăng tốc êm hơn, động cơ chịu tải và sinh nhiệt nhiều hơn.
27 87 ÷ 27 = 3,222 8,38 Tốc độ tối đa cao nhất trên khung xe này, nguy cơ quá nhiệt cao nhất; theo dõi nhiệt độ thường xuyên.

Kiểm tra hàng 23 răng: \(\frac{87}{23} \times 2.6 = 3.7826 \times 2.6 \approx\) 9.83. Hàng 27 răng cho \(\frac{87}{27} \times 2.6 \approx\) 8.38.

Các nhận xét định tính chỉ là xu hướng chung; kết quả thực tế phụ thuộc vào động cơ, pin, lốp và đường đua.

Quảng cáo

Diễn giải tỷ số truyền cuối của bạn

FDR cho biết động cơ quay bao nhiêu vòng để bánh xe quay một vòng (bỏ qua kích thước lốp và tổn thất truyền động). Đây là sự đánh đổi giữa mô-men xoắn và tốc độ.

  • FDR cao hơn (bánh trụ lớn hơn hoặc bánh nhỏ nhỏ hơn): mô-men xoắn lớn hơn ở bánh xe, tăng tốc nhanh hơn, tốc độ tối đa thấp hơn, và thường động cơ cùng ESC chạy mát hơn vì động cơ chịu tải nhẹ hơn.
  • FDR thấp hơn (bánh trụ nhỏ hơn hoặc bánh nhỏ lớn hơn): tốc độ tối đa cao hơn và cần quãng đường dài hơn để đạt tới, nhưng động cơ chịu tải nhiều hơn, làm tăng dòng điện và nhiệt trong động cơ, ESC và pin.

Mỗi bước một răng là một điều chỉnh nhỏ. Với bánh nhỏ thông thường 20–25 răng, đổi bánh nhỏ một răng làm FDR thay đổi khoảng 4–5%, và hiệu ứng lớn hơn với bánh nhỏ có số răng ít hơn. Hãy đổi từng răng một thay vì thay đổi lớn đột ngột.

Sau mỗi lần thay đổi bánh răng, hãy cho xe chạy vài phút rồi kiểm tra nhiệt độ động cơ và ESC ngay sau khi chạy. Nhiều người chơi coi mức nhiệt chỉ có thể chạm tay trong thời gian ngắn là dấu hiệu cảnh báo, và nhiều nhà sản xuất động cơ công bố giới hạn nhiệt tối đa riêng, vì vậy hãy kiểm tra giới hạn của nhà sản xuất. Nếu động cơ quá nóng, hãy giảm tốc bằng cách dùng bánh nhỏ nhỏ hơn hoặc bánh trụ lớn hơn.

Khi thay bánh răng, bánh trụ và bánh nhỏ phải cùng bước răng (pitch) hoặc module, ví dụ 48 pitch, 32 pitch hoặc Mod 0.8, và phải điều chỉnh khớp ăn khớp đúng với một khe hở (backlash) nhỏ. Bước răng không khớp sẽ mòn nhanh hoặc làm tuột răng. Cũng cần xác nhận lỗ trục của bánh nhỏ khớp với đường kính trục động cơ. Hãy nhớ kiểm tra lại độ ăn khớp sau mỗi lần thay bánh nhỏ hoặc bánh trụ.

Câu hỏi thường gặp

Nên tăng hay giảm tỷ số để xe chạy nhanh hơn? Hãy giảm FDR — lắp pinion lớn hơn hoặc spur nhỏ hơn. Nhớ theo dõi nhiệt độ motor, vì tỷ số quá thấp sẽ khiến motor quá nóng.

Nên dùng tỷ số nội bộ nào? Hãy kiểm tra sổ tay hướng dẫn của bộ kit; với xe touring/buggy phổ biến, giá trị này thường nằm trong khoảng 2.0 đến 3.0. Đặt là 1 nếu bạn muốn bỏ qua phần này.

Vì sao FDR lại quan trọng? FDR quyết định trực tiếp sự đánh đổi giữa tốc độ tối đa và khả năng tăng tốc, đồng thời ảnh hưởng đến mức độ làm việc nặng nhọc của motor và ESC.
