ما هي المخروطية؟

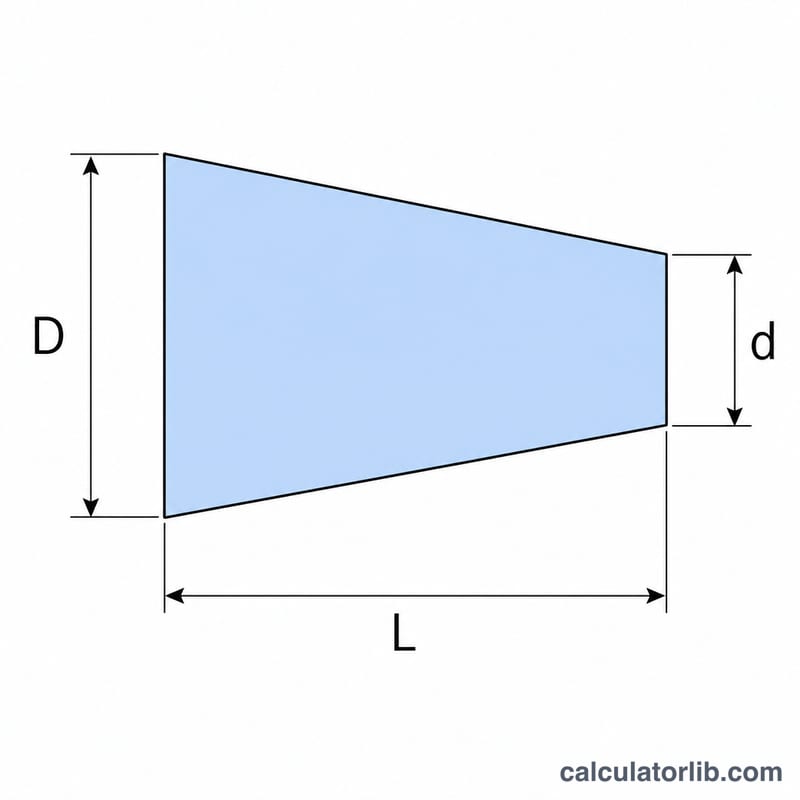

المخروطية (Taper) هي تناقص تدريجي في القطر على طول القطعة، وتكثر في الأعمدة والمسامير وحوامل العدد ومخارط التوسيع. تحسب هذه الأداة المخروطية لكل وحدة طول، والنسبة المئوية للمخروطية، وزاوية المخروط انطلاقًا من القطر الكبير \(D\) والقطر الصغير \(d\) والطول المحوري \(L\) الذي يحدث خلاله التغير. والحاسبة مستقلة عن الوحدة: أدخل القياسات الثلاثة بالوحدة نفسها (ملِّيمتر أو بوصة) لتبقى نسبة المخروطية والزوايا صحيحة.
طريقة الاستخدام
أدخل القطر الكبير، والقطر الصغير، والطول الفاصل بين نقطتي القياس. تعيد الحاسبة المخروطية لكل وحدة طول (مقدار التغير في القطر مقسومًا على الطول)، والمخروطية كنسبة مئوية، والزاوية الكلية المحصورة بين السطحين المتقابلين، ونصف الزاوية المقاسة من خط المركز إلى أحد الجانبين — وهي القيمة التي يضبطها معظم مشغّلي المخارط على المسند المركّب (Compound Rest) أو على قضيب الجيب (Sine Bar).
شرح المعادلة
المخروطية لكل وحدة طول هي ببساطة فرق القطرين مقسومًا على الطول:

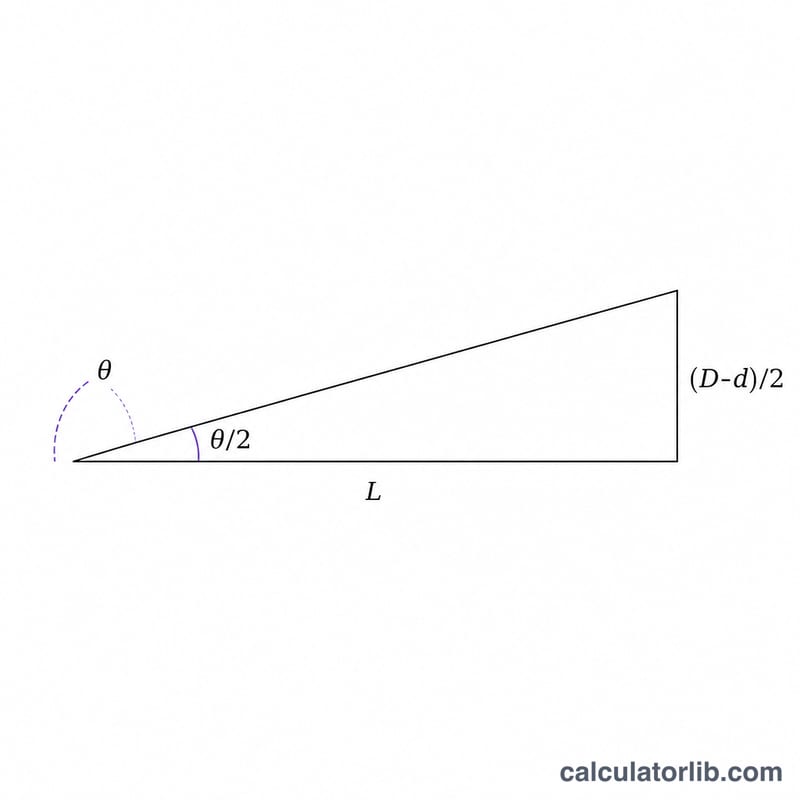

$$T = \frac{D - d}{L}$$وبما أن القطر يتغير على جانبي المحور معًا، فإن كل جانب يرتفع بنصف هذا المقدار. لذلك يكون نصف الزاوية مساويًا \(\arctan\!\left(\frac{D - d}{2L}\right)\)، والزاوية الكلية المحصورة هي ضعف ذلك. أما النسبة المئوية للمخروطية فهي المخروطية لكل وحدة مضروبة في 100.
مثال محلول
عند \(D = 2\) و \(d = 1\) و \(L = 10\): المخروطية لكل وحدة
$$T = \frac{2 - 1}{10} = 0.1$$أي 10%. ونصف الزاوية
$$\arctan\!\left(\frac{1}{20}\right) = \arctan(0.05) \approx 2.8624°$$فتكون الزاوية الكلية المحصورة ≈ 5.7249°.
مرجع مخاريط الآلات القياسية
يتم تحديد معظم المخاريط ذاتية التثبيت وذاتية التحرير في الآلات من خلال مخروط لكل قدم (TPF) بالبوصة — اتفاقية أمريكية/بالبوصة موثقة في ASME B5.10 (مخاريط الآلات) وتعكسها دولياً ISO 296 / DIN 228 للمخاريط موريس والمترية. يتم حساب الزوايا أدناه من المخروط الاسمي لكل قدم باستخدام \(\text{الزاوية النصفية} = \arctan\!\left(\frac{T}{2}\right)\)، حيث \(T\) هو المخروط لكل بوصة. وهي قيم مرجعية للتحديد والعمل على التخطيط — لتصنيع الأداة أو المغزل، تحقق دائماً من الإصدار الحالي من ASME B5.10 / ISO 296 أو رسم المصنع، حيث أن أقطار المقاييس وأطوال التجاويف والتسامحات (وليس فقط الزاوية) تحدد التوافق.
| المخروط | المخروط لكل قدم (بوصة/قدم) | المخروط لكل بوصة | الزاوية النصفية | الزاوية الكاملة | النوع |
|---|---|---|---|---|---|
| موريس رقم 0 | 0.62460 | 0.052050 | 1.4908° | 2.9816° | ذاتية التثبيت |
| موريس رقم 1 | 0.59858 | 0.049882 | 1.4286° | 2.8572° | ذاتية التثبيت |
| موريس رقم 2 | 0.59941 | 0.049951 | 1.4306° | 2.8612° | ذاتية التثبيت |
| موريس رقم 3 | 0.60235 | 0.050196 | 1.4376° | 2.8752° | ذاتية التثبيت |
| موريس رقم 4 | 0.62326 | 0.051938 | 1.4876° | 2.9752° | ذاتية التثبيت |
| موريس رقم 5 | 0.63151 | 0.052626 | 1.5073° | 3.0146° | ذاتية التثبيت |
| براون وشاربي (اسمي) | 0.502 | 0.041833 | 1.1981° | 2.3961° | ذاتية التثبيت |
| جارنو (جميع الأحجام) | 0.600 | 0.050000 | 1.4319° | 2.8638° | ذاتية التثبيت |
| NMTB / CAT / ISO 7:24 (حافة V) | 3.500 | 0.291667 | 8.2971° | 16.5943° | ذاتية التحرير |
| جاكوبس رقم 0 | 0.59145 | 0.049288 | 1.4116° | 2.8232° | ذاتية التثبيت |
| جاكوبس رقم 1 | 0.92508 | 0.077090 | 2.2075° | 4.4150° | ذاتية التثبيت |
| جاكوبس رقم 2 | 0.97861 | 0.081551 | 2.3349° | 4.6697° | ذاتية التثبيت |
| جاكوبس رقم 33 | 0.76194 | 0.063495 | 1.8182° | 3.6364° | ذاتية التثبيت |
| جاكوبس رقم 6 | 0.62661 | 0.052218 | 1.4956° | 2.9912° | ذاتية التثبيت |
ملاحظات. مخاريط موريس ليست زاوية واحدة: يختلف المخروط الاسمي لكل قدم حسب الرقم من حوالي 0.5986 إلى 0.6315 بوصة/قدم، لذا فإن أداة MT2 ليست متطابقة هندسياً مع MT5 مكبرة. العبارة المنتشرة على نطاق واسع "حوالي 5/8 بوصة لكل قدم، تقريباً 1.5° لكل جانب" هي مجرد تقريب مفيد فقط. مغزل أسلوب Bridgeport R8 هو مخروط قصير وأكثر انحداراً بكثير يُشار إليه بشكل شائع بحوالي 16.85° كاملة (≈8.43° لكل جانب) مع قطر كبير اسمي 0.9495 بوصة؛ نظراً لأن الأرقام المنشورة لـ R8 تختلف في ما إذا كانت تحدد الزاوية لكل جانب أم الكاملة، تأكد منها مقابل رسم مصنع المغزل أو التيجان قبل قطع واحد.
ذاتية التثبيت مقابل ذاتية التحرير. المخاريط ذاتية التثبيت (البطيئة) مثل موريس، براون وشاربي، جارنو وجاكوبس لها زوايا نصفية تبلغ تقريباً 1°–2.5°، أقل من زاوية الاحتكاك للفولاذ على الفولاذ، لذا يمسك المقبض بالمحرك والمحرك بواسطة الاحتكاك ويجب إخراجه بواسطة انجراف. المخاريط ذاتية التحرير (الحادة أو "السريعة") مثل عائلة NMTB/CAT/ISO 7:24 لها زاوية نصفية بحوالي 8.3°، أعلى بكثير من زاوية الاحتكاك: يوضعون أداة التثبيت بشكل مركزي لكن لن يلتصقوا، لذا يتم حمل عزم الدوران بواسطة مفاتيح الدفع أو كلاب الحافة ويتم تثبيت المقبض بواسطة عمود السحب أو زر الاحتفاظ.
جدول تحويل وحدات المخروط
المخروط هو نسبة خالصة — تغيير في القطر لكل وحدة طول محوري — لذا يمكن كتابة نفس الهندسة بخمس طرق مختلفة. دع \(T\) يكون المخروط لكل وحدة طول (مخروط لكل بوصة عند العمل بالبوصة، ملم لكل ملم بالنظام المتري):
$$T = \frac{D - d}{L}, \qquad \text{المخروط لكل قدم} = T \times 12, \qquad T = \frac{1}{N} \text{ بالنسبة للنسبة } 1:N$$
$$\text{نسبة المخروط} = T \times 100, \qquad \alpha_{1/2} = \arctan\!\left(\frac{T}{2}\right), \qquad \alpha_{\text{كاملة}} = 2\,\alpha_{1/2}$$
تحويل الدرجات العشرية إلى الدقائق بـ \(\text{الدقائق} = (\text{الجزء العشري}) \times 60\)، وإلى الثواني مع \(\times 60\) إضافية. القسمة على 2 داخل arctangent ضرورية: المخروط هو تغيير قطري، لكن زاوية السطح مع المحور يتم تعيينها بواسطة الارتفاع الشعاعي، وهو نصفه. لاحظ أن المخروط لكل قدم معني فقط بالعمل بالبوصة؛ بالنسبة للأجزاء المترية، اقتبس النسبة أو النسبة المئوية أو الزاوية بدلاً من ذلك.
| النسبة 1:N | المخروط لكل وحدة طول \(T\) | المخروط لكل قدم (بوصة/قدم) | نسبة المخروط | الزاوية النصفية (عشري) | الزاوية النصفية (درجة–دقيقة–ثانية) | الزاوية الكاملة |
|---|---|---|---|---|---|---|
| 1:20 | 0.050000 | 0.6000 | 5.0000% | 1.4319° | 1°25′55″ | 2.8638° |
| 1:16 | 0.062500 | 0.7500 | 6.2500% | 1.7899° | 1°47′24″ | 3.5798° |
| 1:10 | 0.100000 | 1.2000 | 10.0000% | 2.8624° | 2°51′45″ | 5.7248° |
| 1:19.2000 | 0.052083 | 0.6250 | 5.2083% | 1.4918° | 1°29′30″ | 2.9835° |
| 1:23.9044 | 0.041833 | 0.5020 | 4.1833% | 1.1981° | 1°11′53″ | 2.3961° |
| 1:3.4286 | 0.291667 | 3.5000 | 29.1667% | 8.2971° | 8°17′50″ | 16.5943° |
قراءة الجدول في كلا الاتجاهين: طباعة تستدعي "مخروط 1:20" وطباعة تستدعي "0.600 بوصة لكل قدم" تصف نفس المخروط، والمخروط 7:24 للمغزل (3.500 بوصة/قدم) هو ببساطة \(7/24 = 0.291667\) معبراً عنه لكل بوصة. نظراً لأن arctangent غير خطي، لا يمكن قياس الزوايا بنفس الطريقة التي يمكن بها قياس النسب — مضاعفة المخروط لا تضاعف الزاوية تماماً، على الرغم من أن الخطأ في المخاريط الصغيرة صغير جداً.
نتائج المخروط عبر السيناريوهات الشائعة
يتم حساب كل صف أدناه من نفس المدخلات الثلاثة باستخدام \(T = \frac{D - d}{L}\) و \(\alpha_{1/2} = \arctan\!\left(\frac{D - d}{2L}\right)\). يتم تقريب النسب والزوايا إلى أربعة عشريات. نظراً لأن المخروط لكل وحدة طول بلا أبعاد، فإن عمود "المخروط لكل قدم" لا يزال قابلاً للحساب للصفوف المترية (\(T \times 12\)) كمكافئ بالبوصة، لكن لن يُشار إليه عادة على الرسم المتري.
| الحالة | D | d | L | المخروط لكل وحدة | نسبة المخروط | المخروط لكل قدم | الزاوية النصفية | الزاوية الكاملة | النسبة |
|---|---|---|---|---|---|---|---|---|---|
| عمود متري | 25 ملم | 20 ملم | 100 ملم | 0.0500 | 5.0000% | 0.6000 | 1.4319° | 2.8638° | 1:20.0000 |
| مخروط متري قصير | 50 ملم | 45 ملم | 50 ملم | 0.1000 | 10.0000% | 1.2000 | 2.8624° | 5.7248° | 1:10.0000 |
| سدادة بوصة (1:16) | 1.000 بوصة | 0.875 بوصة | 2.000 بوصة | 0.0625 | 6.2500% | 0.7500 | 1.7899° | 3.5798° | 1:16.0000 |
| مقبض قريب من موريس | 0.700 بوصة | 0.572 بوصة | 2.500 بوصة | 0.0512 | 5.1200% | 0.6144 | 1.4665° | 2.9329° | 1:19.5313 |
| مخروط حاد شبيه NMTB | 1.750 بوصة | 1.250 بوصة | 1.714 بوصة | 0.2917 | 29.1715% | 3.5006 | 8.2985° | 16.5970° | 1:3.4280 |
قراءة المقارنة. الصفان الأولان لهما نفس الفرق في القطر 5 ملم، لكن تنصيف الطول يضاعف المخروط ويقريباً يضاعف الزاوية — المخروط يعتمد على الفرق والطول، لا أبداً على الأقطار وحدها. سدادة البوصة 1:16 والعمود المتري 1:20 يجلسان في نطاق ذاتي التثبيت؛ صف قريب من موريس عند 0.6144 بوصة/قدم يهبط بين قيم موريس رقم 3 و رقم 4 الاسمية من جدول المرجع، قريب كافٍ بحيث ستحدد فقط فحوصات قطر المقياس والطول الحجم الفعلي. الصف الأخير ينسخ مخروط المغزل ذاتي التحرير 7:24 في حدود بضعة أعشار آلاف درجة، مما يوضح مدى حساسية المخروط الحاد: تغيير \(L\) بمقدار 0.001 بوصة هناك يحول الزاوية أكثر من ما كان سيفعله تغيير 0.001 بوصة على أي من المخاريط البطيئة.
الأسئلة الشائعة
أي وحدات أستخدم؟ أي وحدة، شرط أن تتشارك القياسات الثلاثة الوحدة نفسها. فالمخروطية لكل وحدة والزوايا هي نسب لا بُعدية.
ما الفرق بين الزاوية الكلية ونصف الزاوية؟ الزاوية الكلية تمتد على جانبي القطعة، أما نصف الزاوية فتُقاس من خط المركز إلى وجه واحد — وتُستخدم عند إزاحة المسند المركّب.
كيف أحوّل إلى المخروطية لكل قدم؟ اضرب المخروطية لكل وحدة (بوصة لكل بوصة) في 12 للحصول على بوصة لكل قدم.
