RC 회로란?

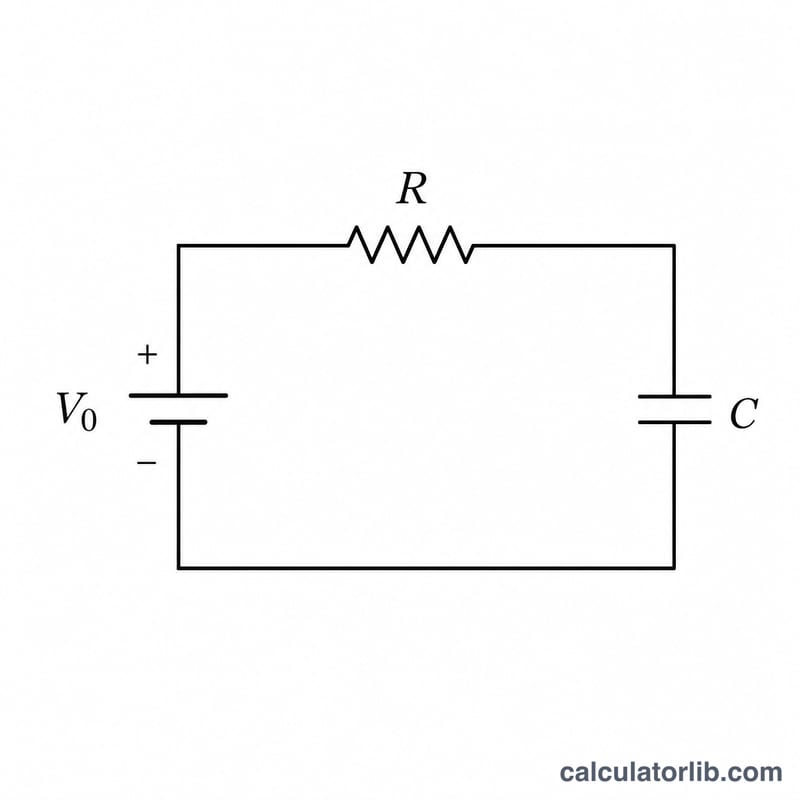

RC 회로는 저항(R)과 커패시터(C)를 함께 연결한 회로입니다. 전압원에 연결하면 커패시터는 저항을 통해 지수 함수 곡선을 그리며 충전되고, 전압원을 제거하면 같은 방식으로 방전됩니다. 이 변화가 얼마나 빠르게 일어나는지를 결정하는 가장 중요한 값이 바로 시정수 \(\tau = R \times C\)입니다.
계산기 사용 방법
저항값을 옴(Ω) 단위로, 정전용량을 마이크로패럿(µF) 단위로 입력하고, 공급 전압 V₀를 볼트(V)로, 경과 시간 t를 초(s) 단위로 입력하세요. 계산기는 시정수 τ와 시각 t에서의 충전·방전 시 커패시터 전압, 그리고 완충 대비 도달한 충전율(%)을 함께 보여 줍니다.
공식 풀이
시정수는 \(\tau = R \times C\)로 구합니다. 정전용량을 µF 단위로 입력하므로, 곱셈하기 전에 패럿(F)으로 변환합니다(\(\times 10^{-6}\)). 충전 전압은
$$V_C(t) = \text{V}_0 \left( 1 - e^{-t/\tau} \right)$$방전 전압은

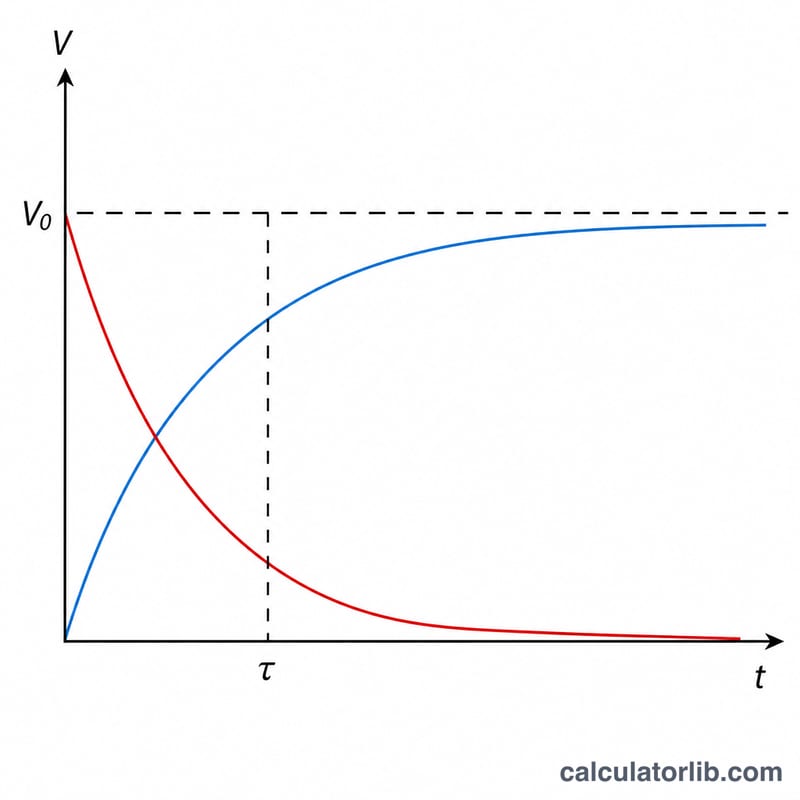

$$V_D(t) = \text{V}_0 \, e^{-t/\tau}$$를 따릅니다. 시정수 \(1\tau\)가 지나면 커패시터는 V₀의 약 63.2%에 도달하고, \(5\tau\)가 지나면 사실상 완전히 충전된 상태(약 99.3%)가 됩니다.
계산 예시
R = 1000 Ω, C = 100 µF일 때
$$\tau = 1000 \times 0.0001 = 0.1\ \text{s}$$입니다. V₀ = 5 V, t = 0.1초(정확히 1τ)인 경우
$$V_C(t) = 5 \times \left( 1 - e^{-1} \right) = 5 \times 0.6321 = 3.161\ \text{V}$$로, 커패시터는 63.21% 충전됩니다. 같은 조건의 방전 전압은
$$5 \times e^{-1} = 1.839\ \text{V}$$가 됩니다.
시간 상수에 따른 충전 및 방전 비율
DC 계단 전압으로 구동되는 이상적인 직렬 RC 회로에서 커패시터 전압은 경과한 시간 상수의 수 \(n = t/\tau\)에만 의존합니다. 충전은 \(V_C = V_0(1 - e^{-n})\)를 따릅니다. 방전은 \(V_C = V_0\,e^{-n}\)를 따릅니다. 표는 두 값을 공급 전압 \(V_0\)에 대한 백분율로 나타내며, 방전의 경우에는 시작 전압에 대한 백분율입니다.
| 경과 시간 | 충전: 도달한 V₀의 % | 방전: 남은 V₀의 % |
|---|---|---|
| 0.5τ | 39.3% | 60.7% |
| 1τ | 63.2% | 36.8% |
| 2τ | 86.5% | 13.5% |
| 3τ | 95.0% | 5.0% |
| 4τ | 98.2% | 1.8% |
| 5τ | 99.3% | 0.67% |
| 7τ | 99.9% | 0.09% |
예: \(n = 2\)일 때 충전은 \((1 - e^{-2}) \times 100 = (1 - 0.1353) \times 100 \approx 86.5\%\)입니다. 방전 후 남은 값은 \(e^{-2} \times 100 \approx 13.5\%\)입니다. 두 열의 합은 항상 100%입니다.
일반적인 R과 C 조합 비교
시간 상수는 \(\tau = R \times C\)입니다. R을 옴, C를 패럿 단위로 사용하면 τ는 초 단위로 나옵니다. 이 계산기는 C를 마이크로패럿 단위로 입력받으므로 \(10^{-6}\) 계수가 사용됩니다. "≈99%" 시간은 \(5\tau\)이며, 이때 충전되는 커패시터는 공급 전압의 99.3%에 도달합니다. 마지막 열은 RC 저역 통과 차단 주파수 \(f_c = 1/(2\pi RC)\)를 반올림하여 보여줍니다.
| R | C | τ = RC | 약 99%에 도달하는 시간 (5τ) | 차단 주파수 fc |
|---|---|---|---|---|
| 1 kΩ | 1 µF | 1 ms | 5 ms | ≈159 Hz |
| 10 kΩ | 10 µF | 0.1 s | 0.5 s | ≈1.59 Hz |
| 1 kΩ | 100 µF | 0.1 s | 0.5 s | ≈1.59 Hz |
| 100 kΩ | 100 µF | 10 s | 50 s | ≈0.0159 Hz |
| 1 MΩ | 1 µF | 1 s | 5 s | ≈0.159 Hz |
10 kΩ/10 µF 쌍과 1 kΩ/100 µF 쌍은 RC 곱이 동일하므로 같은 τ를 갖습니다. 다만 전류는 다릅니다. 같은 공급 전압에서 저항이 낮을수록 초기 전류가 열 배 더 크며, \(I_0 = V_0/R\)입니다.
결과 해석
작은 τ와 큰 τ. τ가 작으면 커패시터 전압이 소스를 빠르게 따라가므로 회로가 빠르게 반응합니다. τ가 크면 전압이 천천히 올라가거나 내려가므로 회로의 반응이 둔해지고 빠른 변화가 완화됩니다. 이는 디바운싱, 지연 타이밍 및 필터링에 유용합니다.
τ의 의미. 0 V에서 시작해 한 시간 상수 동안 충전하면 커패시터는 \(V_0\)의 63.2%에 도달합니다. 한 시간 상수 동안 방전하면 시작 전압의 36.8%까지 떨어집니다. 전압은 \(5\tau\) 후에 최종 값의 약 1% 이내에 들어갑니다.
백분율 출력 읽기. 백분율은 \(V_C(t)/V_0 \times 100\)입니다. 경과한 시간 상수의 수를 구하려면 시간을 τ로 나눕니다. 예를 들어 \(\tau = 0.1\ \text{s}\)이고 \(t = 0.25\ \text{s}\)이면 \(n = 2.5\)입니다. 이때 충전은 \(V_0\)의 \(1 - e^{-2.5} \approx 91.8\%\)를 줍니다. 방전 시 남은 전압은 \(e^{-2.5} \approx 8.2\%\)입니다.
저역 통과 차단 주파수와의 관계. 같은 RC 곱이 1차 RC 저역 통과 필터의 차단 주파수를 결정합니다:
$$f_c = \frac{1}{2\pi R C}$$
\(f_c\)에서 출력 진폭은 입력의 약 70.7%(−3 dB)입니다. τ가 클수록 차단 주파수가 낮아지므로 회로는 더 느린 신호만 통과시킵니다.
모델의 한계. 결과는 이상적인 저항과 커패시터에 이상적인 DC 계단 전압이 인가된다고 가정합니다. 실제 회로는 여러 면에서 다릅니다:
- 커패시터의 ESR과 누설 전류는 특히 전해 커패시터에서 동작을 바꿉니다.
- 전원 자체의 출력 저항은 R에 더해져 τ를 늘립니다.
- 커패시터 허용 오차(보통 ±10–20%)와 전압 또는 온도 의존성은 실제 타이밍을 바꿉니다.
- 커패시터 양단에 연결된 모든 부하는 최종 전압과 실효 시간 상수를 변화시킵니다.
결과는 설계 추정치로 다루고, 중요한 타이밍은 측정으로 검증하십시오.
자주 묻는 질문
완전히 충전되기까지 얼마나 걸리나요? 실무적으로는 시정수의 약 5배(\(5\tau\))가 지나면 커패시터가 공급 전압의 약 99.3%에 도달합니다.
왜 µF를 패럿으로 변환하나요? SI 기본 단위가 패럿(F)이기 때문입니다. \(1\ \mu\text{F} = 10^{-6}\ \text{F}\)이며, 패럿을 사용해야 τ가 초(s) 단위로 정확히 계산됩니다.
교류(AC)에도 적용되나요? 이 계산기는 직류(DC)의 과도(스텝) 응답을 다룹니다. 교류 해석에서는 시정수 대신 리액턴스와 위상을 사용합니다.
