Máy Tính Lò Xo Xoắn Là Gì?

Lò xo xoắn tích trữ năng lượng khi bị vặn quanh trục của nó, tạo ra một mô-men xoắn tỉ lệ với góc biến dạng. Công cụ này tính hằng số đàn hồi xoắn — mô-men mà lò xo sinh ra trên mỗi vòng quay (một vòng tròn đầy đủ) khi bị xoắn. Nó áp dụng cho lò xo xoắn xoắn ốc dây tròn và không phụ thuộc vào đơn vị, miễn là bạn dùng đơn vị nhất quán (E tính bằng MPa với kích thước tính bằng mm sẽ cho hằng số đơn vị N·mm trên mỗi vòng).

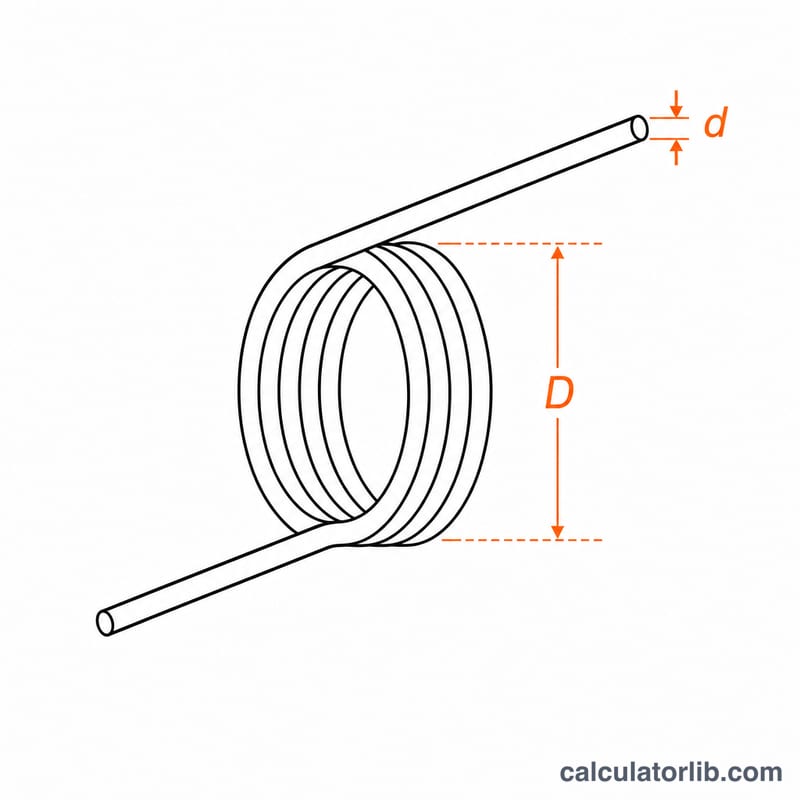

Lò xo xoắn xoắn ốc có hai chân kéo dài và đường kính dây cùng đường kính cuộn được ghi nhãn
Lò xo xoắn xoắn ốc tích trữ năng lượng khi bị vặn, với các chân truyền mô-men xoắn.

Cách Sử Dụng

Nhập mô đun đàn hồi E của dây (khoảng 207.000 MPa với dây đàn hồi cao / thép), đường kính dây d, đường kính trung bình của vòng D (đường kính ngoài trừ đi đường kính dây) và số vòng hoạt động Na. Công cụ sẽ trả về hằng số đàn hồi trên mỗi vòng cùng với mô-men tương đương trên mỗi độ quay.

Giải Thích Công Thức

Hằng số đàn hồi xoắn được tính như sau:

$$k = \dfrac{\text{E} \cdot \text{d}^{4}}{10.8 \cdot \text{D} \cdot \text{Na}}$$

Đường kính dây có ảnh hưởng theo lũy thừa bậc bốn, nên chỉ một thay đổi nhỏ ở \(d\) cũng làm thay đổi độ cứng rất mạnh. Hằng số 10,8 (thay vì giá trị lý thuyết 10,2) bao gồm một hệ số hiệu chỉnh thực nghiệm, tính đến ma sát giữa các vòng và độ cong của dây đã cuốn, mang lại kết quả sát với thực tế hơn.

Quảng cáo

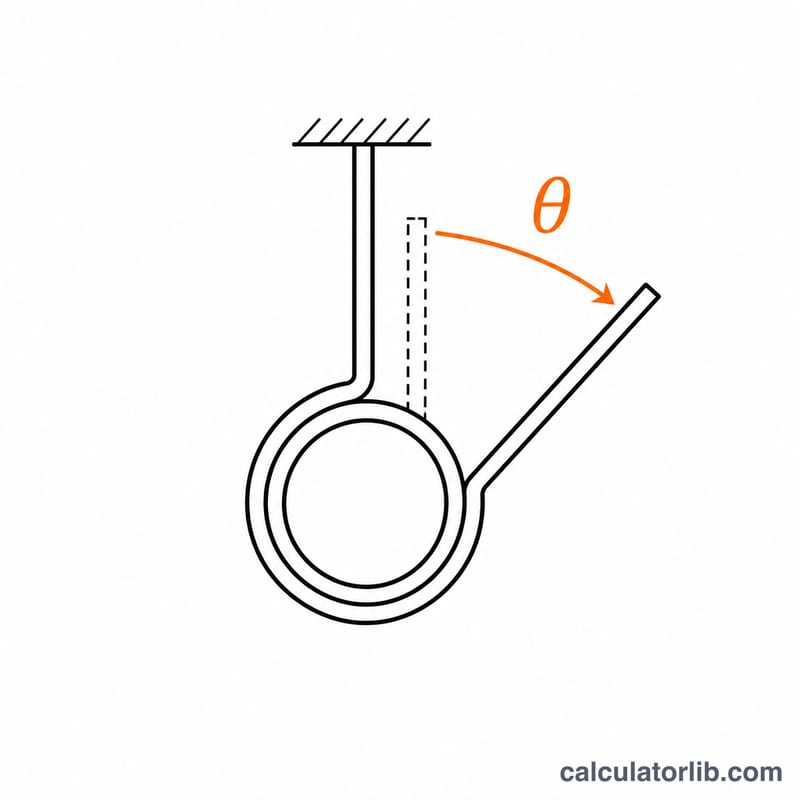

Sơ đồ thể hiện mô-men xoắn tác dụng lên lò xo xoắn tạo ra độ lệch góc theta
Độ cứng lò xo liên hệ mô-men xoắn tác dụng với độ lệch góc của các chân lò xo.

Ví Dụ Minh Họa

Với dây thép E = 207.000 MPa, d = 2 mm, D = 20 mm, Na = 5 vòng:

$$k = \frac{207{,}000 \times 2^{4}}{10.8 \times 20 \times 5} = \frac{207{,}000 \times 16}{1{,}080} = \frac{3{,}312{,}000}{1{,}080} \approx 3{,}066.67 \ \text{N}\cdot\text{mm}$$ trên mỗi vòng. Chia cho 360 ta được \(\approx 8.52\) N·mm trên mỗi độ.

Quảng cáo

Mô đun đàn hồi (E) của các vật liệu lò xo thông dụng

Dây lò xo xoắn kiểu trụ chịu tải bằng uốn, nên máy tính sử dụng mô đun đàn hồi (mô đun Young) E, không phải mô đun cắt G dùng cho lò xo nén và lò xo kéo. Nhập E theo MPa (N/mm²) khi d và D tính bằng mm.

Vật liệu (ASTM) E (MPa) E (GPa) E (psi)
Dây đàn piano (A228) 207,000 207 ≈ 30.0 × 106
Dây kéo nguội (A227) 203,000 203 ≈ 29.5 × 106
Dây ram dầu (A229) 203,000 203 ≈ 29.5 × 106
Thép không gỉ 302/304 (A313) 193,000 193 ≈ 28.0 × 106
Crôm vanađi (A231) 203,000 203 ≈ 29.5 × 106
Crôm silic (A401) 203,000 203 ≈ 29.5 × 106
Đồng phốt pho (B159) 103,000–110,000 103–110 ≈ 15–16 × 106
Đồng berili 124,000–131,000 124–131 ≈ 18–19 × 106

Ghi chú: Đây là các giá trị điển hình. Các số liệu được công bố có thể khác nhau đôi chút giữa các nguồn, đường kính dây và quy trình xử lý nhiệt, vì vậy hãy kiểm tra bảng dữ liệu của nhà cung cấp dây đối với các thiết kế quan trọng. Các ký hiệu ASTM nêu trên là tiêu chuẩn của Hoa Kỳ; các mác dây tương đương tồn tại theo các tiêu chuẩn quốc gia khác (ví dụ EN hoặc JIS) với mô đun tương tự.

Câu Hỏi Thường Gặp

Kết quả dùng đơn vị gì? Nếu E tính bằng MPa (N/mm²) và mọi kích thước tính bằng mm, thì hằng số đàn hồi có đơn vị N·mm trên mỗi vòng (vòng quay).

Nên dùng giá trị E nào? Hãy dùng mô đun đàn hồi/kéo: khoảng 207.000 MPa cho thép và dây đàn hồi cao, khoảng 131.000 MPa cho đồng thiếc phốt pho, khoảng 110.000 MPa cho thép không gỉ — giá trị có thể thay đổi tùy theo hợp kim.

Vì sao là 10,8 chứ không phải 10,2? Hệ số 10,8 là hằng số thực nghiệm thường dùng cho lò xo xoắn, dùng để bù đắp ma sát giữa các vòng; còn giá trị thuần lý thuyết gần với 10,2 hơn.
