연속 방정식이란?

연속 방정식은 비압축성 유체가 배관이나 덕트를 따라 정상 상태로 흐를 때 질량이 보존된다는 원리를 나타냅니다. 어떤 단면으로 들어가는 부피 유량은 그 단면을 빠져나가는 유량과 같아야 하며, 이를 식으로 쓰면 \(A_1 v_1 = A_2 v_2\)입니다. 배관이 좁아지면 같은 부피를 흘려보내기 위해 유체가 빨라지고, 넓어지면 반대로 느려집니다. 이 계산기는 하류 속도 \(v_2\)와 부피 유량 \(Q\)를 계산해 줍니다.

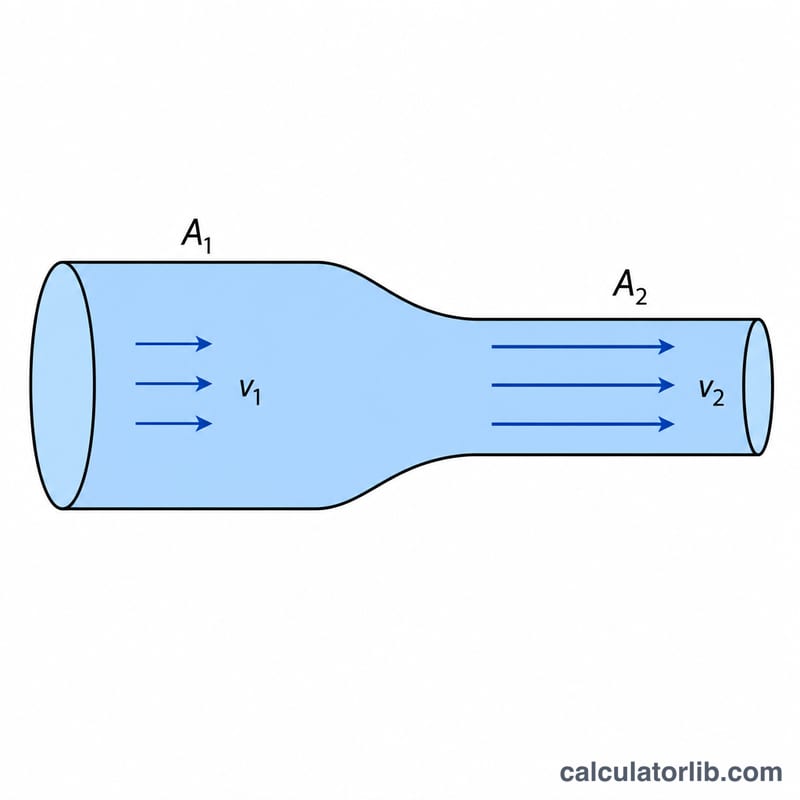

넓은 구간에서 좁은 구간으로 좁아지는 관과 빨라지는 흐름 화살표
관이 좁아지면 유체가 빨라져 \(A_1 v_1\)이 \(A_2 v_2\)와 같아집니다.

계산기 사용 방법

첫 번째 지점의 단면적(\(A_1\))을 제곱미터(m²) 단위로, 그 지점에서의 유체 속도(\(v_1\))를 초속 미터(m/s) 단위로, 그리고 두 번째 지점의 단면적(\(A_2\))을 입력하세요. 계산기는 유량 \(Q = A_1 \cdot v_1\)와 두 번째 단면에서의 속도 \(v_2 = Q / A_2\)를 구합니다. 모든 입력값은 일관된 SI 단위를 사용하므로 결과 속도는 m/s 단위로 표시됩니다.

공식 풀어보기

\(A_1 v_1 = A_2 v_2\)에서 출발해, 먼저 부피 유량 \(Q = A_1 \cdot v_1\)(단위 m³/s)를 구합니다. 질량이 보존되고 유체가 비압축성이므로 동일한 \(Q\)가 단면 2를 통과하며, 따라서 다음과 같습니다.

$$v_2 = \frac{Q}{A_2}$$

\(A_2\)가 작을수록 \(v_2\)는 커지는데, 호스 노즐 끝에서 물이 빨라지는 이유가 바로 이것입니다.

광고

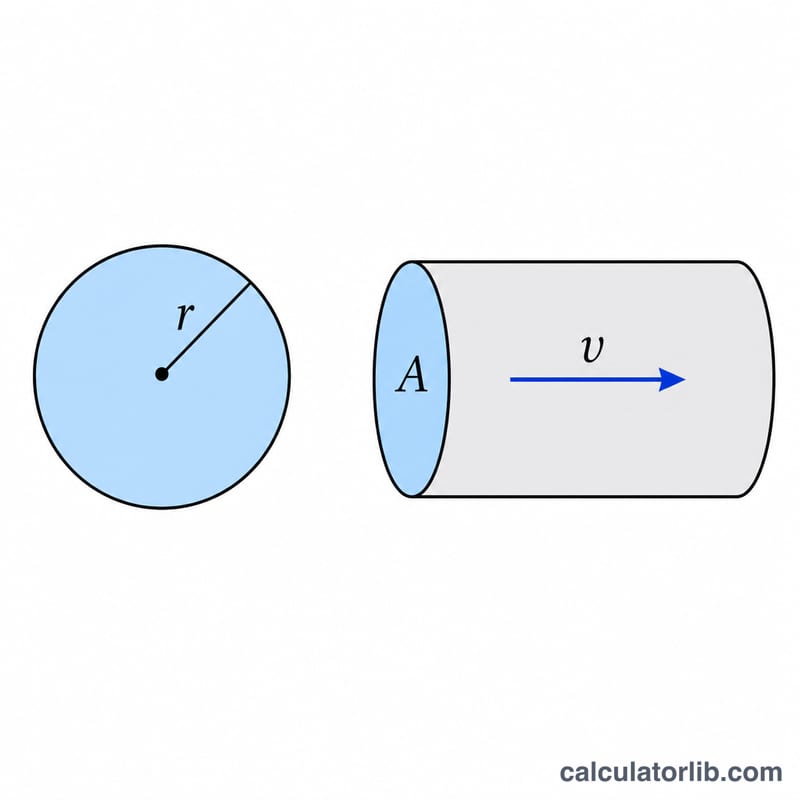

면적이 파이 곱하기 반지름의 제곱과 같음을 보여주는 원형 관 단면
체적 유량 \(Q\)는 단면적 \(A\)에 속도 \(v\)를 곱한 값입니다.

계산 예시

\(A_1 = 0.05 \text{ m}^2\), \(v_1 = 4 \text{ m/s}\), \(A_2 = 0.02 \text{ m}^2\)라고 가정해 봅시다. 유량은 다음과 같습니다.

$$Q = 0.05 \times 4 = 0.2 \text{ m}^3/\text{s}$$

하류 속도는 다음과 같이 됩니다.

$$v_2 = \frac{0.2}{0.02} = 10 \text{ m/s}$$

배관 단면적이 원래 크기의 40%로 줄어들면서 속도는 2.5배로 빨라집니다.

유량 및 면적 단위 변환

연속 방정식은 일관된 단위계라면 어떤 단위계에서도 성립하므로, 풀이 전에 모든 면적과 속도를 같은 기본 단위(예: m² 및 m/s)로 변환합니다. 그러면 체적 유량은 \(Q = A \cdot v\)입니다.

물리량 변환
유량 1 m³/s = 1000 L/s = 60,000 L/min = 15,850.3 US gal/min = 35.315 ft³/s
속도 1 m/s = 3.281 ft/s = 3.6 km/h
면적 1 m² = 10,000 cm² = 10.764 ft² = 1,550 in²

지름으로부터 면적 구하기: 원형 배관 또는 덕트의 경우 \(A = \frac{\pi d^2}{4}\)입니다. 예: 100 mm 배관은 \(d = 0.1\) m이므로 \(A = \frac{\pi \times 0.1^2}{4} = 0.007854\) m²입니다.

광고

배관 및 덕트의 일반적인 유속

아래 범위는 일반적으로 인용되는 설계 유속입니다. 이는 일반적인 엔지니어링 경험치이며, 표준, 규정 및 제조사 지침에 따라 다를 수 있으므로 반드시 자신의 적용 분야에 대한 요구 사항을 확인하십시오.

용도 일반적인 유속 (m/s)
상수도 배관 약 1–3
펌프 흡입 배관 약 0.5–1.5
펌프 토출 배관 약 1.5–3
HVAC 덕트 덕트 유형과 소음 제한에 따라 약 3–10
압축 공기 배관 약 6–20

흡입 배관은 펌프 입구에서 캐비테이션이 발생할 위험을 줄이기 위해 유속을 느리게 유지하며, 사람이 거주하는 공간의 HVAC 덕트는 소음을 제한하기 위해 낮은 쪽 범위로 유지합니다.

자주 묻는 질문

기체에도 적용되나요? \(A_1 v_1 = A_2 v_2\)라는 단순한 형태는 비압축성 흐름을 전제로 하며, 액체나 저속 기체에는 좋은 근사가 됩니다. 고속 압축성 흐름에서는 밀도 변화를 반드시 함께 고려해야 합니다.

어떤 단위를 써야 하나요? 일관된 SI 단위를 사용하세요. 면적은 m², 속도는 m/s를 쓰면 \(Q\)는 m³/s로 나옵니다. 단위 체계가 서로 일관되기만 하면 어떤 단위든 사용할 수 있습니다.

대신 \(A_2\)를 구할 수 있나요? 이 버전은 \(v_2\)를 구합니다. 면적을 구하려면 식을 \(A_2 = A_1 v_1 / v_2\)로 정리하면 됩니다.
