후프 응력 계산기 (박벽 파이프)

후프 응력 계산기 (박벽 파이프)

선두 AI Skill PRO

계산 입력

공식

σh=압력 P·지름 D2·두께 t\sigma_h = \frac{{{\text{압력 }P}} \cdot {{\text{지름 }D}}}{2 \cdot {{\text{두께 }t}}}

계산 예

σh=5·5002·10=125\sigma_h = \frac{5 \cdot 500}{2 \cdot 10} = 125
사용 통계

광고

결과

후프(원주) 응력
125
MPa
축 방향(길이 방향) 응력 62.5 MPa

이 페이지의 오류 신고

후프 응력이란?

후프 응력(원주 응력)은 원통형 압력 용기나 파이프가 내부 압력을 받을 때 벽 둘레 방향으로 작용하는 인장 응력입니다. 벽 두께가 지름에 비해 충분히 얇은 박벽 파이프(대략 D/t > 20)에서는 응력이 벽 전체에 걸쳐 균일하다고 가정하며, 이 경우 \(\sigma = \frac{PD}{2t}\) 라는 간단한 식으로 구할 수 있습니다. 이 계산기는 후프 응력과 함께 축 방향(길이 방향) 응력도 함께 산출하는데, 양단이 막힌 실린더에서 축 방향 응력은 후프 응력의 정확히 절반입니다.

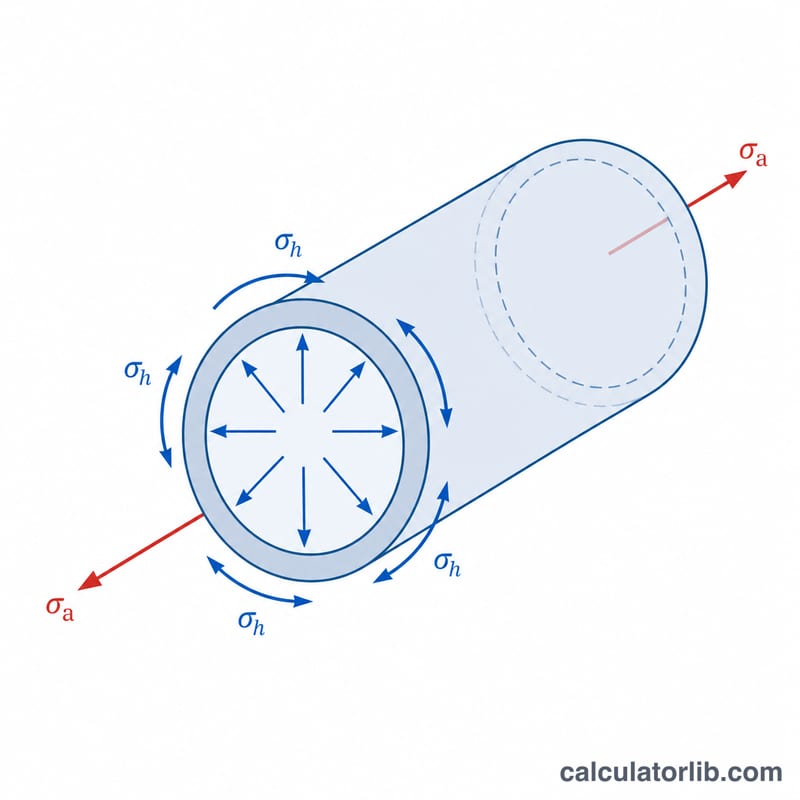

후프 응력과 축 응력 방향을 보여주는 가압 배관 단면도
내부 압력은 관 벽 둘레에 원주 방향(후프) 응력과 길이 방향의 축 응력을 발생시킵니다.

사용 방법

내부 게이지 압력 P, 안지름 D, 벽 두께 t를 입력하세요. 단위는 반드시 일관되게 맞춰야 합니다. 압력을 MPa(N/mm²)로, 지름과 두께를 밀리미터(mm)로 입력하면 결과 응력도 MPa로 나옵니다. 계산기는 후프 응력은 P·D를 2t로, 축 방향 응력은 4t로 나누어 구합니다.

공식 풀이

박벽 후프 공식은 파이프를 반으로 자른 단면의 힘 평형에서 유도됩니다. 투영 면적에 작용하는 압력(단위 길이당 P·D)이 절단된 두 모서리의 벽 재료(2·t·σ)에 의해 지지되어야 하므로, 이를 풀면 다음과 같습니다.

$$\sigma_h = \frac{\text{Pressure }P \cdot \text{Diameter }D}{2 \cdot \text{Thickness }t}$$

축 방향 응력은 양단 캡에 작용하는 압력(\(P \cdot \frac{\pi D^2}{4}\))을 고리 모양 벽 단면적(\(\pi D \cdot t\))이 지지하는 관계에서 나오며, 다음과 같습니다.

$$\sigma_a = \frac{\text{Pressure }P \cdot \text{Diameter }D}{4 \cdot \text{Thickness }t}$$
광고

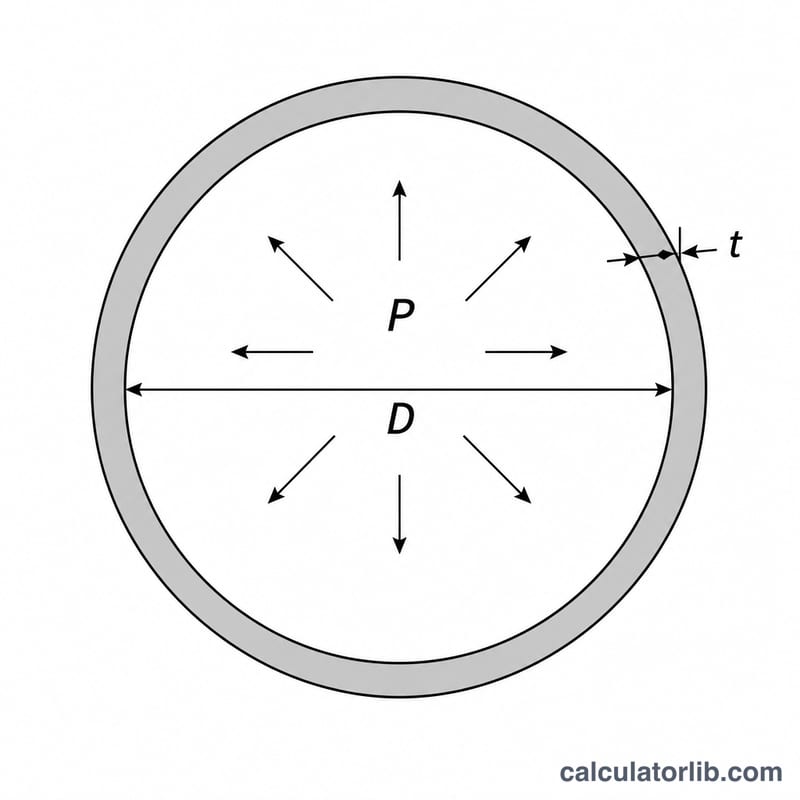

압력 P, 직경 D, 벽 두께 t를 표시한 관 벽 단면도
후프 응력 공식은 내부 압력 P, 내경 D, 벽 두께 t를 사용합니다.

계산 예시

안지름 D = 500 mm, 벽 두께 t = 10 mm인 파이프가 P = 5 MPa의 압력을 받는다고 합시다. 후프 응력 =

$$\frac{5 \times 500}{2 \times 10} = \frac{2500}{20} = 125 \text{ MPa}$$

축 방향 응력 =

$$\frac{5 \times 500}{4 \times 10} = 62.5 \text{ MPa}$$

두 값 모두 일반 구조용 강재의 항복 강도(약 250 MPa)에 비해 충분히 낮으므로, 안전계수를 적용하기 전에도 여유 있는 설계임을 알 수 있습니다.

일반 배관 재료의 허용 응력 및 항복 강도 참고값

이 표를 사용하여 계산한 후프 응력 \(\sigma_h = \frac{PD}{2t}\)을 배관 재료의 강도와 비교하십시오. 이 값들은 상온에서의 대략적인 최소값 또는 일반적인 수치입니다. 실제 값은 등급, 제품 표준(ASTM, API, EN), 벽 두께, 온도 및 적용되는 설계 규격에 따라 달라집니다. 설계 값은 항상 재료 사양서와 해당 설계 규격에서 확인하십시오.

재료 항복 강도 (MPa) 항복 강도 (psi) 인장 강도 (MPa) 인장 강도 (psi)
탄소강 ASTM A53 Gr.B 241 35,000 414 60,000
라인 파이프 API 5L X52 359 52,000 455 66,000
스테인리스강 304 (A312 TP304) 205 30,000 515 75,000
스테인리스강 316 (A312 TP316) 205 30,000 515 75,000
구리 (풀림 처리, 대략값) ~70 ~10,000 ~220 ~32,000
알루미늄 6061-T6 276 40,000 310 45,000
PVC (경질, 23 °C, 대략값) ~40–50 ~6,000–7,200 ~50 ~7,000–7,500
HDPE (PE 4710, 23 °C, 대략값) ~21–25 ~3,000–3,600 ~25 이상 (변형 속도에 따라 다름) ~3,600 이상
  • 허용 응력은 항복 강도보다 훨씬 낮습니다. 설계 규격은 이 값들에 설계 계수 또는 안전 계수를 적용합니다.
  • 플라스틱은 시간과 온도에 따라 강도가 달라집니다. PVC 및 HDPE 배관은 일반적으로 정수압 설계 기준(예: 23 °C에서의 장기 강도에 설계 계수를 적용한 값)을 바탕으로 치수를 정합니다. 단기 인장 값으로 치수를 정하지 않으며, 온도가 올라가면 강도가 눈에 띄게 떨어집니다.
  • 금속은 고온에서 강도가 떨어집니다. 알루미늄과 구리는 약 100–200 °C 이상에서 탄소강보다 더 빠르게 강도를 잃습니다.

후프 응력 계산 결과 해석

후프(원주방향) 응력은 얇은 벽을 가진 가압 원통에서 가장 큰 막응력입니다. 양 끝이 막힌 원통의 축방향(길이방향) 응력은 그 절반입니다:

$$\sigma_h = \frac{PD}{2t}, \qquad \sigma_a = \frac{PD}{4t} = \frac{\sigma_h}{2}$$

후프 응력은 축방향 응력의 두 배이므로 벽 두께를 결정합니다. 과압으로 파손되는 가압 배관은 일반적으로 원주 방향으로 찢어지기보다 길이 방향으로 갈라집니다.

항복 응력 및 허용 응력과 비교

  • 항복 강도와 비교하십시오. 비율 \(\text{SF} = \sigma_y / \sigma_h\)은 항복에 대한 여유를 나타냅니다. 요구되는 일반적인 계수는 설계 규격, 사용 조건 및 파손 시 결과에 따라 약 1.5에서 4 사이입니다.
  • 허용 응력과 비교하십시오. 설계 규격은 허용 응력 \(S\)을 정합니다. ASME B31.3(공정 배관)은 대략 항복 강도의 2/3 또는 인장 강도의 1/3 중 낮은 값을 기준으로 합니다. ASME BPVC 제VIII장 1절은 대략 항복 강도/1.5 또는 인장 강도/3.5 중 낮은 값을 사용합니다. ASME B31.4(액체 파이프라인)와 B31.8(가스 파이프라인)은 규定된 최소 항복 강도에 설계 계수를 적용하며, 일반적으로 0.72 이하를 사용하고, 인구 밀집 지역에서는 더 낮은 계수를 적용합니다.
  • 바를로우 공식. 파이프라인 설계에는 바를로우 형태 \(P = \frac{2 S t}{D}\)가 사용됩니다. 이는 후프 응력 식을 정리한 것이며, 설계 계수, 접합 효율 및 온도 계수가 추가됩니다. B31.3은 계수 \(Y\)를 포함한 관련 식을 사용합니다.

얇은 벽 가정이 성립하는지 확인

이 식은 벽 전체에 걸쳐 응력이 균일하다고 가정합니다. 이는 \(D/t > 20\)일 때 타당합니다. \(D/t\)가 약 20 미만이면 벽 두께 방향으로 응력이 눈에 띄게 변하므로, 대신 라메(Lamé) 두꺼운 벽 식 또는 설계 규격의 식을 사용해야 합니다.

이 결과에 포함되지 않는 사항

  • 사용 가능한 벽 두께를 줄이는 부식 또는 침식 여유 및 제조 공차 하한.
  • 강도에 대한 온도 영향 및 열응력.
  • 피팅, 티, 노즐, 용접부 및 지지대에서의 응력 집중, 그리고 굽힘, 자중, 반복 하중 또는 피로 하중.
  • 수격현상(워터 해머)과 같은 압력 서지.

이것은 일반적인 공학적 추정치입니다. 최종 배관 설계는 자격을 갖춘 기술자가 해당 설계 규격에 따라 검증해야 합니다.

광고

배관 크기 및 압력별 후프 응력 비교

각 행은 \(\sigma_h = \frac{PD}{2t}\)과 \(\sigma_a = \sigma_h/2\)를 사용하며, 압력은 MPa, 치수는 mm 단위이므로 응력은 MPa로 나타납니다. 직경은 하나의 공칭 값으로 취급합니다.

시나리오 P (MPa) D (mm) t (mm) D/t 후프 응력 (MPa) 축방향 응력 (MPa)
상수도 본관 1 300 6 50 25 12.5
가스 이송 배관 7 500 12 41.7 145.83 72.92
유압 라인 20 25 3 8.3 83.33 41.67
압축공기 탱크 1 400 5 80 40 20
증기 헤더 4 200 8 25 50 25

계산 예시: 가스 라인

$$\sigma_h = \frac{7 \times 500}{2 \times 12} = \frac{3500}{24} \approx 145.83\ \text{MPa}$$

API 5L X52(규정 최소 항복 강도 약 359 MPa)와 비교하면 항복 강도의 약 41%이며, 설계 계수는 약 0.41입니다. 이는 가스 배관 설계 규격에서 일반적으로 사용하는 최대 0.72보다 낮습니다. 이것은 응력 점검일 뿐이며 전체 설계 규격 계산을 대체하지 않습니다.

참고 사항

  • 유압 라인은 \(D/t \approx 8.3\)으로 20보다 작습니다. 이 결과는 대략적인 추정치로 보고, 최종 설계에는 두꺼운 벽(라메) 계산 또는 설계 규격의 식을 사용하십시오.
  • 상수도 본관과 공기 탱크의 응력은 강재 항복 강도에 비해 낮습니다. 실제로는 압력보다 취급, 부식 여유 또는 좌굴·진공 저항을 위한 최소 벽 두께가 설계를 결정하는 경우가 많습니다.
  • 값은 예시용입니다. 실제 설계에는 위 해석 섹션에 나열된 계수를 모두 포함해야 합니다.

자주 묻는 질문

박벽 가정은 언제 유효한가요? 일반적으로 지름 대 두께 비율(D/t)이 약 20을 넘을 때 적용할 수 있습니다. 벽이 더 두꺼운 경우에는 라메(Lamé) 후벽 방정식을 사용해야 합니다.

안지름, 평균 지름, 바깥지름 중 무엇을 써야 하나요? 전통적인 공식은 안지름을 사용하지만, 어느 정도 두꺼운 벽에서는 평균 지름을 쓰면 조금 더 정확한 결과를 얻을 수 있습니다.

후프 응력이 축 방향 응력의 두 배인 이유는? 형상상 축 방향 하중은 둘레 방향 파열 하중보다 더 넓은 유효 벽 면적으로 지지되기 때문입니다. 이 2:1 비율 때문에 압력을 받는 파이프는 길이 방향으로 갈라지는 경향이 있습니다.
