Калькулятор импеданса последовательной LC-цепи

Калькулятор импеданса последовательной LC-цепи

Растущий AI Skill PRO

Введите расчет

Математическая формула

|Z|=|ωL−1ωC|где{ω=2π·Частота f·ЕдиницаL=Катушка L·ЕдиницаC=Конденсатор C·Единица\begin{gathered} |Z| = \left| \omega L - \frac{1}{\omega C} \right| \\[1.5em] \text{где}\quad \left\{ \begin{aligned} \omega &= 2\pi \cdot {{\text{Частота } f}} \cdot \text{Единица} \\ L &= {{\text{Катушка } L}} \cdot \text{Единица} \\ C &= {{\text{Конденсатор } C}} \cdot \text{Единица} \end{aligned} \right. \end{gathered}
Показать шаги расчёта (1)
  1. Фазовый угол

    φ={+90∘ωL>1ωC−90∘ωL<1ωC0∘ωL=1ωC\varphi = \begin{cases} +90^{\circ} & \omega L > \dfrac{1}{\omega C} \\[0.6em] -90^{\circ} & \omega L < \dfrac{1}{\omega C} \\[0.6em] 0^{\circ} & \omega L = \dfrac{1}{\omega C} \end{cases}

    Фаза равна +90°, если ω·L > 1/(ω·C) (индуктивный характер), −90°, если меньше (ёмкостный), и 0° при резонансе

Статистика использования

Реклама

Результаты

Импеданс |Z|
282,328277
Ом
Фазовый угол φ 90 градусы
Конфигурация Последовательная L-C (идеальная, чисто реактивная)

Сообщить об ошибке на этой странице

Что считает этот калькулятор

Инструмент рассчитывает модуль импеданса \(|Z|\) и фазовый угол идеальной катушки индуктивности (L) и конденсатора (C), соединённых последовательно и подключённых к синусоидальному источнику с частотой \(f\). Поскольку у идеальной последовательной LC-цепи нет активного сопротивления, её импеданс носит чисто реактивный характер: результат равен разности индуктивного и ёмкостного сопротивлений.

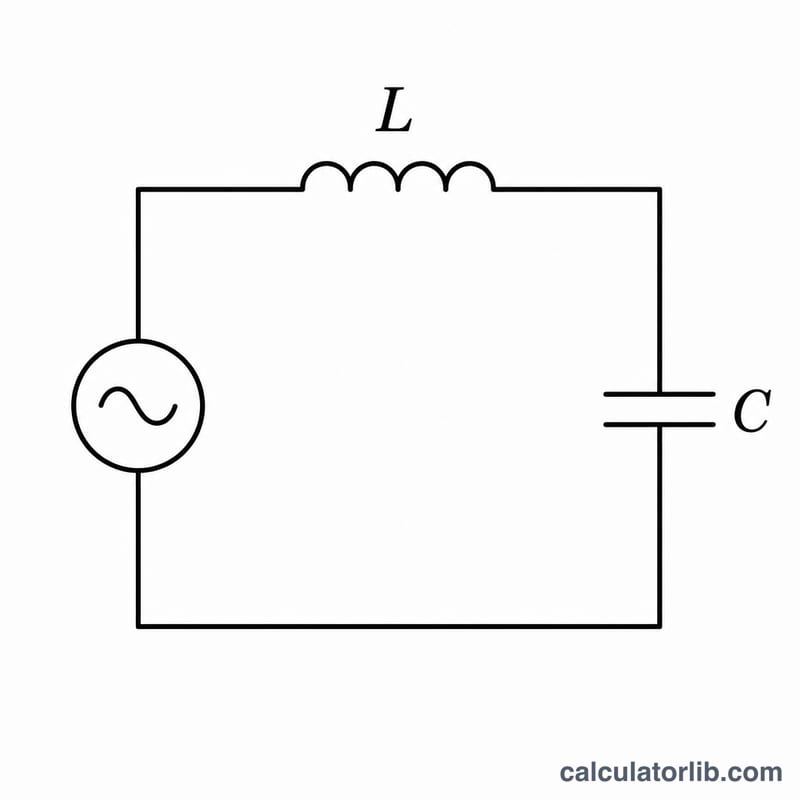

Катушка и конденсатор, соединённые последовательно с источником переменного тока
Идеальная последовательная LC-цепь: катушка L и конденсатор C последовательно с источником переменного тока.

Как пользоваться

Введите индуктивность, ёмкость и частоту, выбрав в каждом выпадающем списке нужную единицу (генри с мГн/мкГн/нГн, фарады с мФ/мкФ/нФ/пФ/фФ, герцы с кГц/МГц/ГГц). Калькулятор приводит все значения к базовым единицам СИ, после чего выдаёт \(|Z|\) в омах и фазу в градусах.

Разбор формулы

Угловая частота равна \(\omega = 2\pi f\). Индуктивное сопротивление: \(X_L = \omega L\), ёмкостное: \(X_C = \dfrac{1}{\omega C}\). Импеданс последовательной цепи чисто мнимый: \(Z = j\left(\omega L - \dfrac{1}{\omega C}\right)\), поэтому его модуль равен $$|Z| = \left| \omega L - \frac{1}{\omega C} \right|$$ Фаза составляет \(+90^{\circ}\), когда преобладает катушка, \(-90^{\circ}\), когда преобладает конденсатор, и \(0^{\circ}\) при последовательном резонансе, где \(\omega L = \dfrac{1}{\omega C}\).

Реклама

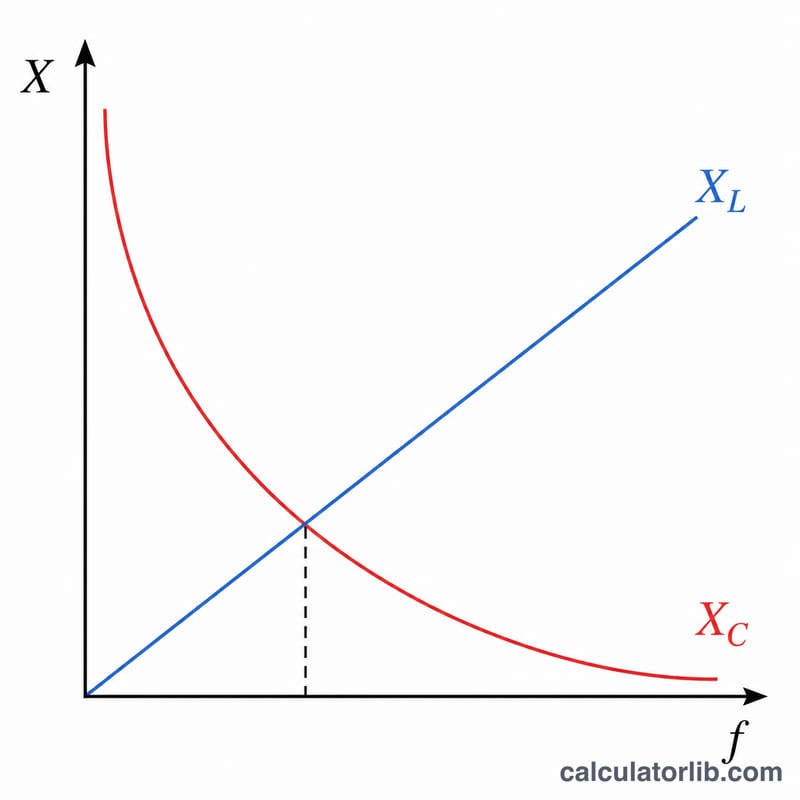

График индуктивного и ёмкостного сопротивления от частоты с точкой резонанса
Индуктивное сопротивление растёт, а ёмкостное падает с частотой; в резонансе они компенсируются и \(|Z|\) достигает нуля.

Пример расчёта

Пусть \(L = 10\ \text{мГн} = 0{,}01\ \text{Гн}\), \(C = 1\ \text{мкФ} = 1 \times 10^{-6}\ \text{Ф}\) и \(f = 5\ \text{кГц}\): $$\omega = 2\pi \cdot 5000 = 31415{,}93\ \text{рад/с}$$ Тогда \(X_L = 314{,}159\ \text{Ом}\) и \(X_C = 31{,}831\ \text{Ом}\), а значит $$|Z| = |314{,}159 - 31{,}831| = 282{,}328\ \text{Ом}$$ Так как \(X_L > X_C\), цепь в целом носит индуктивный характер, и фаза равна \(+90^{\circ}\).

Частые вопросы

Почему фаза всегда равна \(\pm 90\) градусам? У идеальной LC-цепи активное сопротивление равно нулю, поэтому её импеданс чисто реактивный, и фаза может быть только \(+90^{\circ}\), \(-90^{\circ}\) или \(0^{\circ}\) в точке резонанса.

Что происходит при резонансе? Когда \(\omega L\) становится равным \(\dfrac{1}{\omega C}\), реактивные сопротивления компенсируют друг друга, и \(|Z|\) падает до нуля — это идеальное короткое замыкание при последовательном резонансе.

Почему \(|Z|\) стремится к бесконечности на постоянном токе? На нулевой частоте конденсатор полностью блокирует ток (разрыв цепи), поэтому импеданс становится бесконечным.
