Tỷ số cản là gì?

Tỷ số cản (\(\zeta\), đọc là "zeta") là một đại lượng không thứ nguyên cho biết các dao động trong hệ cơ học hoặc điện tắt dần như thế nào sau khi bị nhiễu loạn. Đối với hệ một bậc tự do gồm khối lượng – lò xo – bộ giảm chấn, tỷ số này so sánh hệ số cản thực tế c với hệ số cản tới hạn. Đây là một trong những thông số quan trọng bậc nhất trong phân tích dao động, hệ thống điều khiển và kỹ thuật kết cấu.

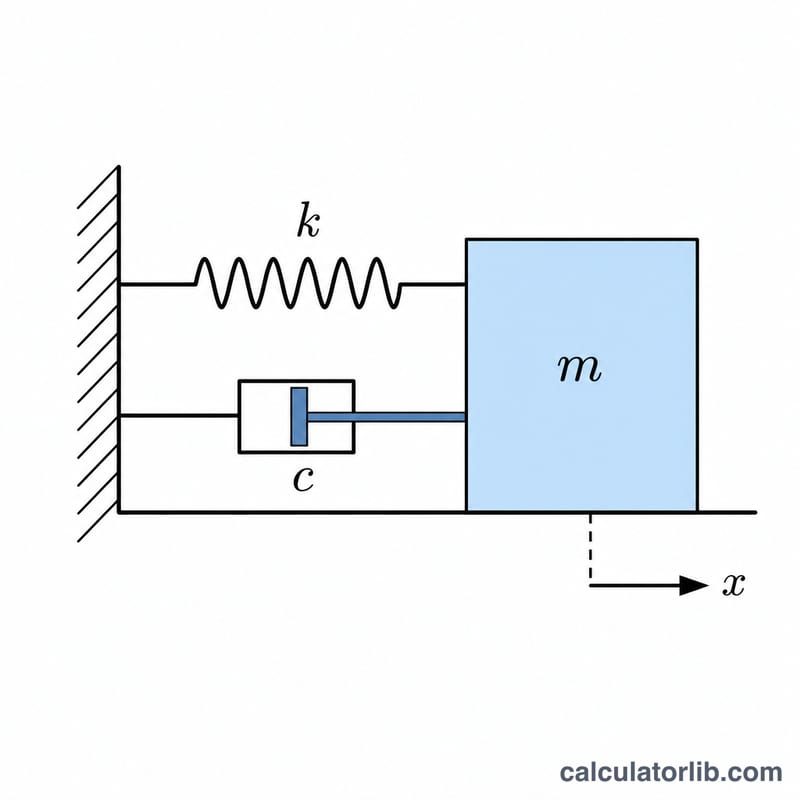

Sơ đồ một khối lượng nối với tường bằng lò xo và bộ giảm chấn mắc song song
Hệ khối lượng–lò xo–giảm chấn: khối lượng m, độ cứng lò xo k và giảm chấn c.

Cách sử dụng máy tính

Nhập hệ số cản c (N·s/m), độ cứng lò xo k (N/m) và khối lượng m (kg). Máy tính sẽ trả về tỷ số cản \(\zeta\), hệ số cản tới hạn, tần số dao động riêng không cản, đồng thời cho biết hệ thuộc loại cản dưới tới hạn (underdamped), cản tới hạn (critically damped) hay cản trên tới hạn (overdamped).

Giải thích công thức

Tỷ số cản được tính theo công thức $$\zeta = \frac{\text{Damping } c}{2\sqrt{\text{Stiffness } k \cdot \text{Mass } m}}$$ Mẫu số \(2\sqrt{k\cdot m}\) chính là hệ số cản tới hạn cᶜ — lượng cản nhỏ nhất đủ để ngăn không cho hệ dao động. Khi \(\zeta < 1\), hệ vừa dao động vừa tắt dần (cản dưới tới hạn); khi \(\zeta = 1\), hệ trở về vị trí cân bằng nhanh nhất có thể mà không dao động (cản tới hạn); và khi \(\zeta > 1\), hệ trở về cân bằng một cách chậm chạp mà không dao động (cản trên tới hạn).

Quảng cáo

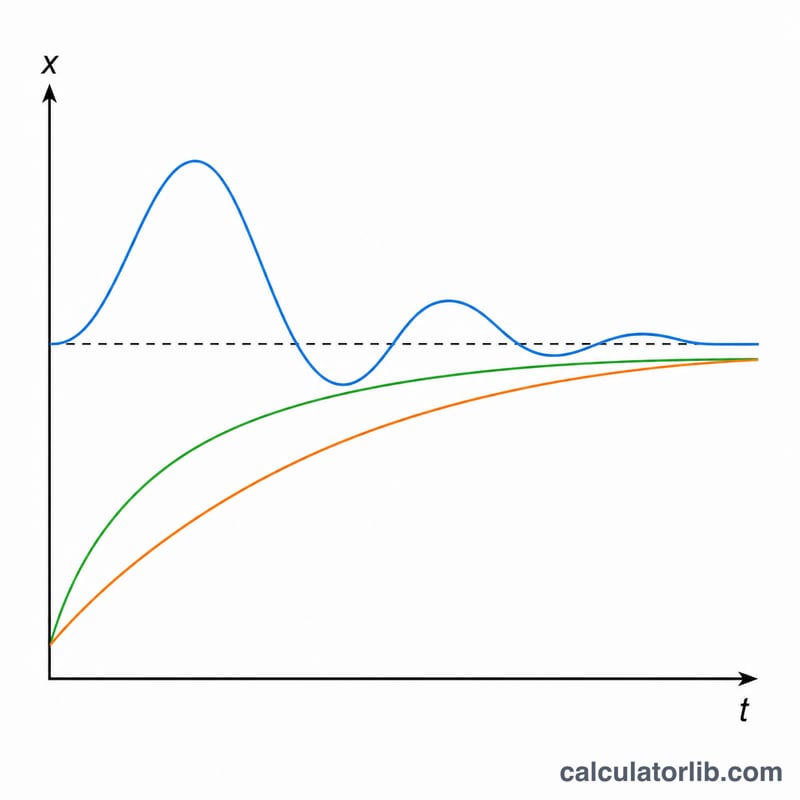

Đồ thị thể hiện các đường đáp ứng giảm chấn yếu, tới hạn và giảm chấn mạnh theo thời gian
Đáp ứng của hệ với \(\zeta<1\) (giảm chấn yếu), \(\zeta=1\) (tới hạn) và \(\zeta>1\) (giảm chấn mạnh).

Ví dụ minh họa

Giả sử \(c = 20\) N·s/m, \(k = 100\) N/m và \(m = 10\) kg. Trước tiên tính \(k \cdot m = 1000\), rồi \(\sqrt{1000} \approx 31{,}6228\), do đó hệ số cản tới hạn là \(2 \times 31{,}6228 \approx 63{,}2456\) N·s/m. Tỷ số cản là $$\zeta = \frac{20}{63{,}2456} \approx 0{,}3162$$ nhỏ hơn 1 — vậy hệ thuộc loại cản dưới tới hạn và sẽ dao động trong khi tiến dần về trạng thái ổn định.

Các chế độ tắt dần và tỷ số tắt dần điển hình

Tỷ số tắt dần \(\zeta = c/c_c\) so sánh hệ số tắt dần thực tế với giá trị tới hạn \(c_c = 2\sqrt{km}\). Đại lượng này không có thứ nguyên, nên cùng một cách phân loại áp dụng được trong mọi hệ đơn vị nhất quán.

Tỷ số tắt dần ζ Chế độ Hành vi dao động tự do
ζ = 0 Không tắt dần Dao động duy trì tại \(\omega_n\) với biên độ không đổi, không bao giờ suy giảm
0 < ζ < 1 Tắt dần yếu Dao động có biên độ suy giảm theo hàm mũ tại tần số tắt dần \(\omega_d\); xuất hiện hiện tượng vọt lố
ζ = 1 Tắt dần tới hạn Trở về cân bằng nhanh nhất và không dao động
ζ > 1 Tắt dần quá mức Trở về cân bằng chậm, không dao động, kiểu trườn chậm
ζ < 0 Không ổn định (tắt dần âm) Chuyển động tăng theo hàm mũ, như trong hiện tượng rung flutter hoặc dao động tự kích thích

Giá trị xấp xỉ điển hình

Hệ thống ζ điển hình (xấp xỉ)
Kết cấu thép 0,01 – 0,02
Kết cấu bê tông cốt thép 0,03 – 0,05
Hệ treo ô tô 0,2 – 0,4
Mục tiêu thiết kế phổ biến cho hệ điều khiển khoảng 0,7

Đây là các khoảng giá trị gần đúng theo kinh nghiệm. Giá trị thực tế phụ thuộc vào vật liệu, mối nối, biên độ và cách thi công, và cần được xác nhận bằng đo đạc hoặc tiêu chuẩn thiết kế liên quan.

Diễn giải tỷ số tắt dần của bạn

Đối với hệ tắt dần yếu (0 < ζ < 1), ζ quyết định một số đặc trưng đo được của đáp ứng:

  • Phần trăm vọt lố của đáp ứng bậc thang: $$\%OS = e^{-\pi\zeta/\sqrt{1-\zeta^2}} \times 100$$
  • Tần số riêng tắt dần: $$\omega_d = \omega_n\sqrt{1-\zeta^2}$$
  • Độ suy giảm logarit (logarit tự nhiên của tỷ số các biên độ đỉnh liên tiếp): $$\delta = \frac{2\pi\zeta}{\sqrt{1-\zeta^2}}$$
  • Thời gian xác lập 2% xấp xỉ: $$t_s \approx \frac{4}{\zeta\omega_n}$$
ζ Vọt lố ωd / ωn Độ suy giảm logarit δ Thời gian xác lập (2%)
0.1 ≈ 72.9 % ≈ 0.995 ≈ 0.632 ≈ 40/ωn
0.3 ≈ 37.2 % ≈ 0.954 ≈ 1.976 ≈ 13.3/ωn
0.7 ≈ 4.6 % ≈ 0.714 ≈ 6.16 ≈ 5.7/ωn

Ví dụ với ζ = 0.3: \(\sqrt{1-0.3^2}=\sqrt{0.91}\approx 0.954\), do đó \(\%OS = e^{-\pi(0.3)/0.954}\times 100 = e^{-0.988}\times 100 \approx 37.2\%\).

Ví dụ tính toán: với c = 40 N·s/m, k = 1000 N/m và m = 10 kg, tắt dần tới hạn là \(c_c = 2\sqrt{1000\cdot 10} = 200\) N·s/m, nên \(\zeta = 40/200 =\) 0.2, tức là hệ tắt dần yếu. Ở đây \(\omega_n=\sqrt{1000/10}=10\) rad/s.

Tắt dần yếu gây vọt lố lớn và dao động kéo dài. Quanh ζ ≈ 0.7, đáp ứng nhanh với vọt lố nhỏ, đó là lý do nó là mục tiêu thiết kế phổ biến. Khi ζ > 1, hệ phản ứng chậm chạp.

Lưu ý: các công thức này áp dụng cho hệ tuyến tính, tắt dần nhớt, một bậc tự do. Các kết cấu thực có nhiều dạng dao động, ma sát phi tuyến hoặc tắt dần phụ thuộc tần số cần các mô hình chi tiết hơn. Biểu thức vọt lố và thời gian xác lập chỉ chính xác tuyệt đối đối với hệ bậc hai chuẩn không có điểm không, còn công thức thời gian xác lập là một phép xấp xỉ.

Quảng cáo

Thuật ngữ và biến số chính

  • Hệ số tắt dần c (N·s/m): lực của bộ giảm chấn nhớt trên mỗi đơn vị vận tốc, \(F_d = c\,\dot{x}\).
  • Độ cứng k (N/m): lực của lò xo trên mỗi đơn vị độ dời.
  • Khối lượng m (kg): khối lượng chuyển động của hệ.
  • Hệ số tắt dần tới hạn \(c_c\) (N·s/m): \(c_c = 2\sqrt{km}\), mức tắt dần nhỏ nhất ngăn dao động. Khi đó \(\zeta = c/c_c\).
  • Tần số riêng không tắt dần \(\omega_n\) (rad/s): \(\omega_n = \sqrt{k/m}\). Theo hertz, \(f_n = \omega_n/(2\pi)\).
  • Tần số tắt dần \(\omega_d\) (rad/s): \(\omega_d = \omega_n\sqrt{1-\zeta^2}\), tần số dao động thực tế của hệ tắt dần yếu.
  • Tắt dần yếu: 0 < ζ < 1; hệ dao động trong khi biên độ suy giảm.
  • Tắt dần quá mức: ζ > 1; hệ trở về trạng thái nghỉ mà không dao động, nhưng chậm.
  • Độ suy giảm logarit δ (không thứ nguyên): \(\delta = \ln(x_1/x_2) = 2\pi\zeta/\sqrt{1-\zeta^2}\), dùng để ước lượng ζ từ các đỉnh liên tiếp đo được.
  • Tỷ số tắt dần ζ (không thứ nguyên): phần trăm của tắt dần tới hạn hiện có.

Sử dụng các đơn vị SI nhất quán (N·s/m, N/m, kg) cho c, k và m để ζ được tính đúng.

Câu hỏi thường gặp

Tỷ số cản bằng 1 nghĩa là gì? Nghĩa là hệ ở trạng thái cản tới hạn: nó trở về trạng thái nghỉ trong thời gian ngắn nhất có thể mà không bị vượt quá (không có overshoot).

Tỷ số cản càng lớn có càng tốt không? Không hẳn. Cản quá lớn (cản trên tới hạn) khiến hệ phản ứng chậm chạp, ì ạch. Nhiều hệ thống điều khiển thường nhắm tới \(\zeta \approx 0{,}7\) để có phản ứng nhanh mà độ vượt quá tối thiểu.

Tỷ số cản có thể âm không? Giá trị \(\zeta\) âm cho thấy hệ không ổn định, trong đó dao động lớn dần theo thời gian. Máy tính này giả định các giá trị vật lý đều dương.
