Công cụ này làm gì
Công cụ giúp bạn tính điện cảm tổng hợp (điện cảm tương đương) của hai cuộn cảm khi chúng được mắc nối tiếp và song song. Đây thuần túy là bài toán kỹ thuật điện nên kết quả đúng như nhau ở mọi nơi. Phép tính giả định hai cuộn cảm không ghép từ với nhau (hệ số ghép k = 0), tức là bỏ qua hỗ cảm giữa chúng.
Cách sử dụng
Nhập hai giá trị điện cảm L1 và L2, chọn đơn vị chung cho cả hai (H, mH, uH hoặc nH), rồi xem kết quả nối tiếp Ls và kết quả song song Lp. Mỗi giá trị L được quy đổi nội bộ về henry (đơn vị SI) để tính toán, sau đó chuyển ngược lại về đơn vị bạn đã chọn để hiển thị. Bảng kết quả cũng hiển thị cả hai giá trị theo đơn vị henry SI.
Giải thích công thức

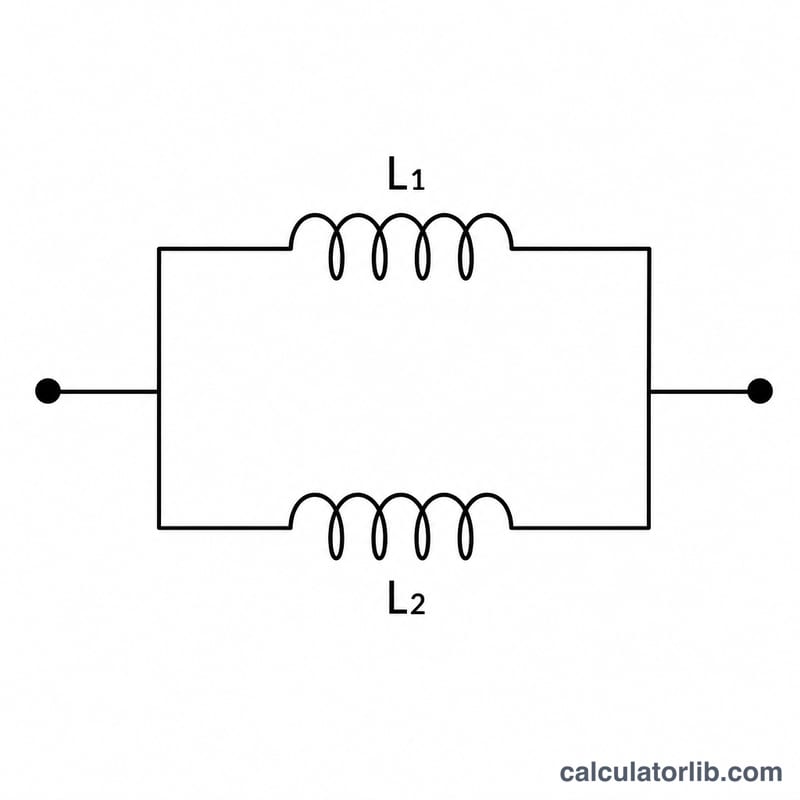

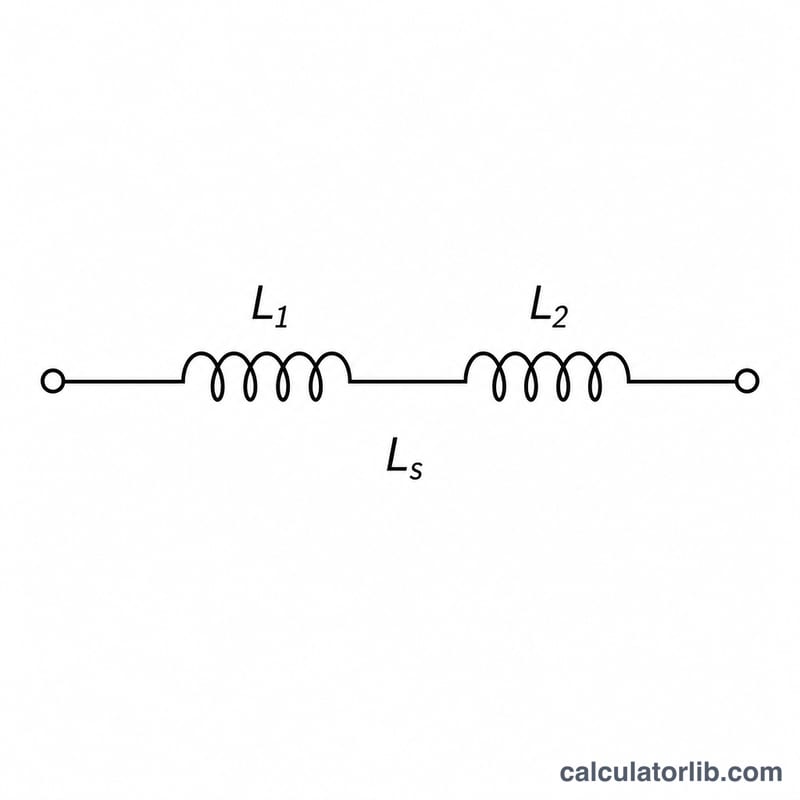

Cuộn cảm mắc nối tiếp hoạt động giống điện trở mắc nối tiếp: tổng bằng tổng các giá trị, \(L_{\text{series}} = \text{L}_1 + \text{L}_2\). Cuộn cảm mắc song song hoạt động giống điện trở mắc song song: \(L_{\text{parallel}} = \frac{\text{L}_1 \cdot \text{L}_2}{\text{L}_1 + \text{L}_2}\), tương đương \(1 / (1/\text{L}_1 + 1/\text{L}_2)\). Kết quả song song luôn nhỏ hơn giá trị nhỏ nhất trong hai cuộn cảm.
$$L_{\text{series}} = \text{L}_1 + \text{L}_2$$$$L_{\text{parallel}} = \frac{\text{L}_1 \cdot \text{L}_2}{\text{L}_1 + \text{L}_2}$$
Ví dụ minh họa
Giả sử L1 = 100 mH và L2 = 300 mH. Theo đơn vị SI, đó là 0,100 H và 0,300 H. Nối tiếp: \(L_{\text{series}} = 0{,}100 + 0{,}300 = 0{,}400 \text{ H} = \mathbf{400 \text{ mH}}\). Song song: \(L_{\text{parallel}} = \frac{0{,}100 \times 0{,}300}{0{,}100 + 0{,}300} = \frac{0{,}03}{0{,}4} = 0{,}075 \text{ H} = \mathbf{75 \text{ mH}}\).
$$L_{\text{series}} = 0{,}100 + 0{,}300 = 0{,}400 \text{ H} = 400 \text{ mH}$$$$L_{\text{parallel}} = \frac{0{,}100 \times 0{,}300}{0{,}100 + 0{,}300} = \frac{0{,}03}{0{,}4} = 0{,}075 \text{ H} = 75 \text{ mH}$$Câu hỏi thường gặp
Công cụ này có tính đến hỗ cảm không? Không. Nó giả định k = 0. Khi có ghép từ, công thức trở thành \(L_{\text{series}} = \text{L}_1 + \text{L}_2 \pm 2M\) và biểu thức song song cũng thay đổi.
Nếu một cuộn cảm bằng 0 H thì sao? Khi mắc nối tiếp, kết quả bằng đúng cuộn cảm còn lại; khi mắc song song, kết quả bằng 0, vì một cuộn cảm lý tưởng 0 H sẽ làm ngắn mạch nhánh song song.
Tôi có thể trộn lẫn đơn vị không? Cả hai giá trị dùng chung một đơn vị. Nếu hai cuộn cảm của bạn được cho theo đơn vị khác nhau, hãy quy đổi một giá trị trước khi nhập.
