أدخل الحساب

صيغة رياضية

A=r22(θ−sin⁡θ)c=2rsin⁡θ2,s=rθ,h=r(1−cos⁡θ2)where{r=Radius[unit]θ=π180×Central Angle (deg)\begin{gathered} A = \frac{r^{2}}{2}\left(\theta - \sin\theta\right) \\[0.6em] c = 2r\sin\frac{\theta}{2},\quad s = r\,\theta,\quad h = r\left(1-\cos\frac{\theta}{2}\right) \\[1.5em] \text{where}\quad \left\{ \begin{aligned} r &= \text{Radius}\ \left[\text{unit}\right] \\ \theta &= \frac{\pi}{180}\times\text{Central Angle (deg)} \end{aligned} \right. \end{gathered}
إحصاءات الاستخدام

اعلان

نتائج

مساحة القطعة (A)
٧٫١٣٤٩٥٤
بمربع وحدة الطول المختارة
طول الوتر (c) ٧٫٠٧١٠٦٨
طول القوس (s) ٧٫٨٥٣٩٨٢
ارتفاع القطعة / السهم (h) ١٫٤٦٤٤٦٦
المسافة من المركز إلى الوتر ٣٫٥٣٥٥٣٤
محيط القطعة ١٤٫٩٢٥٠٤٩
الزاوية المركزية (θ) بالراديان ١٫٥٧٠٧٩٦
الزاوية المركزية (θ) بالدرجات ٩٠

الإبلاغ عن خطأ في هذه الصفحة

ما هي القطعة الدائرية؟

القطعة الدائرية هي الجزء من الدائرة المحصور بين وتر (وهو خط مستقيم يصل بين نقطتين على محيط الدائرة) والقوس الذي يقطعه هذا الوتر. تبدو وكأنها شريحة ذات سطح علوي مسطّح. وتُعرَّف القطعة بنصف قطر الدائرة الأصلية \(r\) والزاوية المركزية \(\theta\) المقابلة للقوس. تعرض لك هذه الحاسبة جميع الخصائص المهمة دفعة واحدة: طول الوتر، وطول القوس، وارتفاع القطعة (السهم)، والمسافة من المركز إلى الوتر، والمساحة، والمحيط.

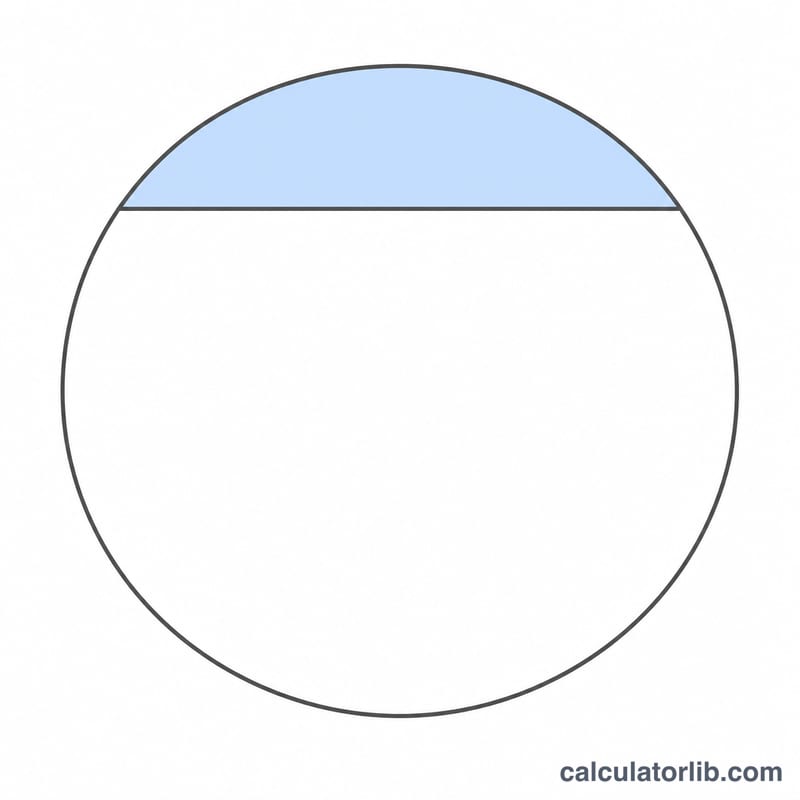

دائرة بوتر يقطع قطعة دائرية مظللة
القطعة الدائرية هي المنطقة المحصورة بين وتر والقوس الذي يقطعه.

طريقة الاستخدام

أدخل نصف قطر الدائرة واختر وحدة الطول (مم، سم، م، كم، إنش، قدم، ياردة أو ميل). ثم أدخل الزاوية المركزية واختر بين الدرجات أو الراديان. تُحوِّل الحاسبة القيم داخليًا إلى وحدات النظام الدولي، وتُجري الحسابات الهندسية، ثم تُعيد لك الأطوال بالوحدة التي اخترتها، والمساحة بمربع تلك الوحدة، والزاوية بكلٍّ من الراديان والدرجات. المجال الصالح للزاوية هو من 0 إلى 360 درجة (أي من 0 إلى \(2\pi\) راديان)؛ وعند 180 درجة يصبح الوتر قطرًا وتغدو القطعة نصف دائرة.

شرح المعادلات

حيث \(\theta\) بالراديان و \(r\) نصف القطر: يُحسب الوتر بالعلاقة $$c = 2r\cdot\sin\tfrac{\theta}{2},$$ والقوس $$s = r\cdot\theta,$$ والارتفاع $$h = r\left(1 - \cos\tfrac{\theta}{2}\right),$$ والمسافة من المركز إلى الوتر $$d = r\cdot\cos\tfrac{\theta}{2} = r - h,$$ والمساحة $$A = \frac{r^2}{2}\left(\theta - \sin\theta\right).$$ أما المحيط فهو ببساطة $$P = c + s.$$ وتُعطي معادلة المساحة تلقائيًا قيمة القطعة الكبرى عندما تتجاوز \(\theta\) زاوية 180 درجة، لأن قيمة \(\sin\theta\) تصبح سالبة عندها.

اعلان

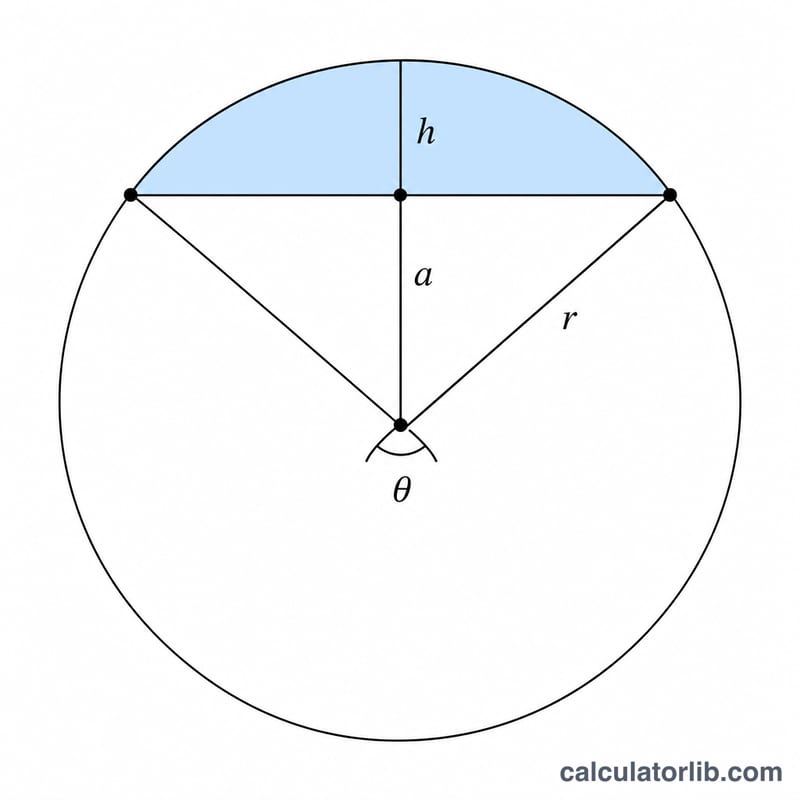

قطعة دائرية تُظهر نصف القطر والزاوية المركزية والوتر والقوس والارتفاع والعمود
القياسات الأساسية للقطعة الدائرية: نصف القطر \(r\)، الزاوية المركزية \(\theta\)، الوتر، القوس، الارتفاع (الساهم) والعمود.

مثال محلول

لنصف قطر يساوي 5 سم وزاوية مركزية مقدارها 90 درجة (\(\theta = 1.570796\) راديان): الوتر \(c = 10\cdot\sin(0.785398) = 7.0711\) سم، والقوس \(s = 5\cdot 1.570796 = 7.8540\) سم، والارتفاع \(h = 5(1 - 0.707107) = 1.4645\) سم، والعمود المركزي \(d = 3.5355\) سم، والمساحة \(A = 12.5(1.570796 - 1) = 7.1350\) سم²، والمحيط \(P = 14.9250\) سم.

خصائص القطعة لزوايا مركزية شائعة

يعرض الجدول أدناه دائرة نصف قطرها الوحدة (r = 1). ويستخدم \(c = 2\sin(\theta/2)\)، و\(s = \theta\)، و\(h = 1-\cos(\theta/2)\)، و\(d = \cos(\theta/2)\)، و\(A = (\theta - \sin\theta)/2\)، و\(P = c + s\). القيم مقربة إلى 4-6 منازل عشرية.

الزاوية θ (راديان) الوتر c القوس s الارتفاع h المسافة d إلى الوتر المساحة A المحيط P
30° 0.5236 0.5176 0.5236 0.0341 0.9659 0.0118 1.0412
45° 0.7854 0.7654 0.7854 0.0761 0.9239 0.0391 1.5508
60° 1.0472 1.0000 1.0472 0.1340 0.8660 0.0906 2.0472
90° 1.5708 1.4142 1.5708 0.2929 0.7071 0.2854 2.9850
120° 2.0944 1.7321 2.0944 0.5000 0.5000 0.6142 3.8264
180° 3.1416 2.0000 3.1416 1.0000 0.0000 1.5708 5.1416
270° 4.7124 1.4142 4.7124 1.7071 −0.7071 2.8562 6.1266

التحجيم: بالنسبة إلى دائرة نصف قطرها r، اضرب كل طول (الوتر، والقوس، والارتفاع، والمسافة إلى الوتر، والمحيط) في r، واضرب المساحة في r². على سبيل المثال، عند r = 5 يكون للقطعة ذات 90° وتر طوله 1.4142 × 5 = 7.071 ومساحة 0.2854 × 25 ≈ 7.135.

ملاحظة: عند 180° تكون القطعة نصف قرص وتكون المسافة إلى الوتر 0. وما بعد 180° تكون القطعة قطعة كبرى: يقع مركز الدائرة داخلها، لذا تكون المسافة الموجهة \(d = r - h\) سالبة (والمسافة إلى الوتر 0.7071 عند 270°).

اعلان

إيجاد القطعة من قياسات معلومة أخرى

غالباً ما يمكنك قياس الوتر c والارتفاع (السهم) h بدلاً من نصف القطر والزاوية. احسب r وθ أولاً، ثم استخدم الصيغ القياسية.

  1. إيجاد نصف القطر: \(r = \dfrac{c^{2}}{8h} + \dfrac{h}{2}\).
  2. إيجاد الزاوية المركزية: \(\theta = 2\arcsin\left(\dfrac{c}{2r}\right)\)، أو ما يكافئها \(\theta = 2\arccos\left(\dfrac{r-h}{r}\right)\). والناتج بالراديان.
  3. التحقق من القطعة الكبرى: إذا كان \(h > r\) (أي أن القطعة أكبر من نصف قرص)، فإن صيغة arcsin تعطي الزاوية الصغيرة المكملة فقط. استخدم بدلاً منها \(\theta = 2\pi - 2\arcsin\left(\dfrac{c}{2r}\right)\). أما صيغة arccos فتعالج هذه الحالة تلقائياً.
  4. تطبيق الصيغ القياسية: \(A = \dfrac{r^{2}}{2}(\theta - \sin\theta)\)، و\(s = r\theta\)، و\(d = r - h\)، و\(P = c + s\).

تحقق عددي (قطعة صغرى): c = 8، h = 2.

\(r = \dfrac{8^{2}}{8\cdot 2} + \dfrac{2}{2} = \dfrac{64}{16} + 1 = 5\)

\(\theta = 2\arcsin\left(\dfrac{8}{10}\right) = 2(0.927295) = 1.854590\text{ راديان} \approx 106.26^\circ\)

بما أن \(\sin\theta = 2(0.8)(0.6) = 0.96\)، فإن المساحة \(A = \dfrac{25}{2}(1.854590 - 0.96) = 12.5 \times 0.894590 \approx\) 11.18 وحدة مربعة. طول القوس \(s = 5 \times 1.854590 \approx 9.273\)، وفحص الارتفاع \(5(1-\cos 53.13^\circ) = 5(1-0.6) = 2\) يطابق المدخل.

تحقق عددي (قطعة كبرى): c = 8، h = 8. عندئذٍ \(r = \dfrac{64}{64} + 4 = 5\)، وبما أن \(h = 8 > r = 5\)، فإن \(\theta = 2\pi - 2\arcsin(0.8) = 6.283185 - 1.854590 = 4.428595\text{ راديان} \approx 253.74^\circ\). التحقق: \(5(1-\cos 126.87^\circ) = 5(1+0.6) = 8\). ✓

لاحظ أن h لا يمكن أن يتجاوز 2r، وأن c لا يمكن أن يتجاوز 2r. إذا كانت قياساتك تشير إلى غير ذلك، فأعد فحصها.

الأسئلة الشائعة

هل القطعة الدائرية هي نفسها القطاع الدائري؟ لا. القطاع محصور بين نصفي قطر وقوس (أي يشبه شريحة الفطيرة)؛ أما القطعة فمحصورة بين وتر وقوس. وتساوي مساحة القطعة مساحة القطاع مطروحًا منها مساحة المثلث.

ما هو السهم (السجيتا)؟ السهم هو ارتفاع القطعة \(h\)، أي أكبر مسافة عمودية بين الوتر والقوس.

هل يمكن أن تتجاوز الزاوية 180 درجة؟ نعم. تصف الزوايا بين 180 و360 درجة القطعة الكبرى، وتتعامل معادلة المساحة مع هذه الحالة مباشرة.
