ما الذي تقوم به هذه الحاسبة
تحسب هذه الأداة المساحة المحصورة والمحيط لأي مضلع بسيط معرّف بقائمة مرتبة من نقاط الإحداثيات (س، ص) في المستوى ثنائي الأبعاد. وهي تعتمد صيغة شوّيليس الكلاسيكية (صيغة غاوس) لحساب المساحة، ومجموع أطوال الأضلاع الإقليدية لحساب المحيط. تُعامَل الإحداثيات كأرقام مجردة بأي وحدة طول واحدة متّسقة (أمتار، أقدام، بكسلات، وغيرها)؛ وتُعاد المساحة بمربّع تلك الوحدة، ويُعاد المحيط بنفس الوحدة. ولا يُجرى أي تحويل بين الوحدات.
طريقة الاستخدام

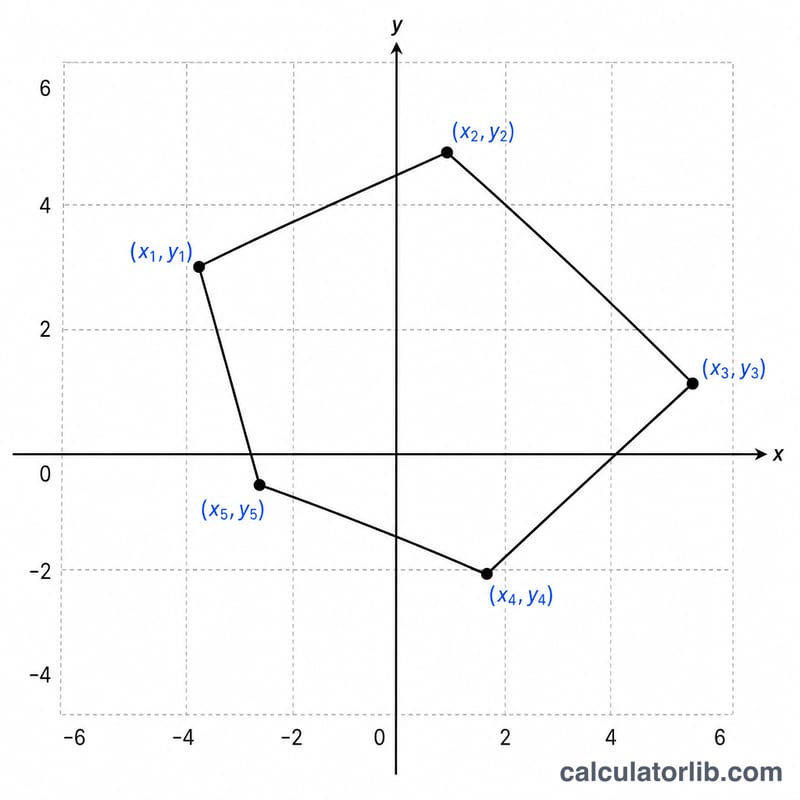

أدخِل كل رأس في سطر مستقل على هيئة س، ص بالترتيب الذي تسير به حول المضلع (في اتجاه عقارب الساعة أو عكسها، كلاهما صحيح). لا حاجة لتكرار النقطة الأولى في النهاية، إذ يُضاف الضلع الذي يغلق الشكل من الرأس الأخير إلى الأول تلقائيًا. اختر دقة العرض ثم اقرأ قيمة المساحة والمحيط.
شرح الصيغة
تجمع صيغة شوّيليس الحدود المتقاطعة \((x_j - x_{j+1})(y_j + y_{j+1})\) دورانًا حول الحلقة، ثم تُقسَم النتيجة على اثنين، ويؤخذ مقدارها المطلق. هندسيًا، تراكم هذه العملية مساحات شبه منحرفة موجبة وسالبة أسفل كل ضلع؛ فتتلاشى مساحات الأضلاع المتقابلة باستثناء المنطقة المحصورة داخل الشكل. أما المحيط فيكتفي بجمع المسافة المستقيمة لكل ضلع، بما في ذلك الضلع الذي يغلق المضلع.
$$A = \frac{1}{2}\left| \sum_{j=1}^{n} (x_j - x_{j+1})(y_j + y_{j+1}) \right| \qquad P = \sum_{j=1}^{n} \sqrt{(x_j - x_{j+1})^2 + (y_j - y_{j+1})^2}$$ $$\text{where}\quad \left\{ \begin{aligned} (x_j, y_j) &= \text{Coordinate Points} \\ (x_{n+1}, y_{n+1}) &= (x_1, y_1) \end{aligned} \right.$$
مثال محلول
لمستطيل أبعاده 4×3 برؤوسه (0,0) و(4,0) و(4,3) و(0,3): يكون مجموع شوّيليس \(0 + 0 + 24 + 0 = 24\)، ومن ثَمّ المساحة \(S = 24/2 =\) 12 وحدة مربّعة. وأطوال الأضلاع هي \(4 + 3 + 4 + 3\)، فيكون المحيط 14 وحدة. أما المثلث ذو الرؤوس (0,0) و(4,0) و(0,3) فيعطي \(S = 6\)، وهو ما يطابق \(\tfrac{1}{2} \times \text{القاعدة} \times \text{الارتفاع}\).

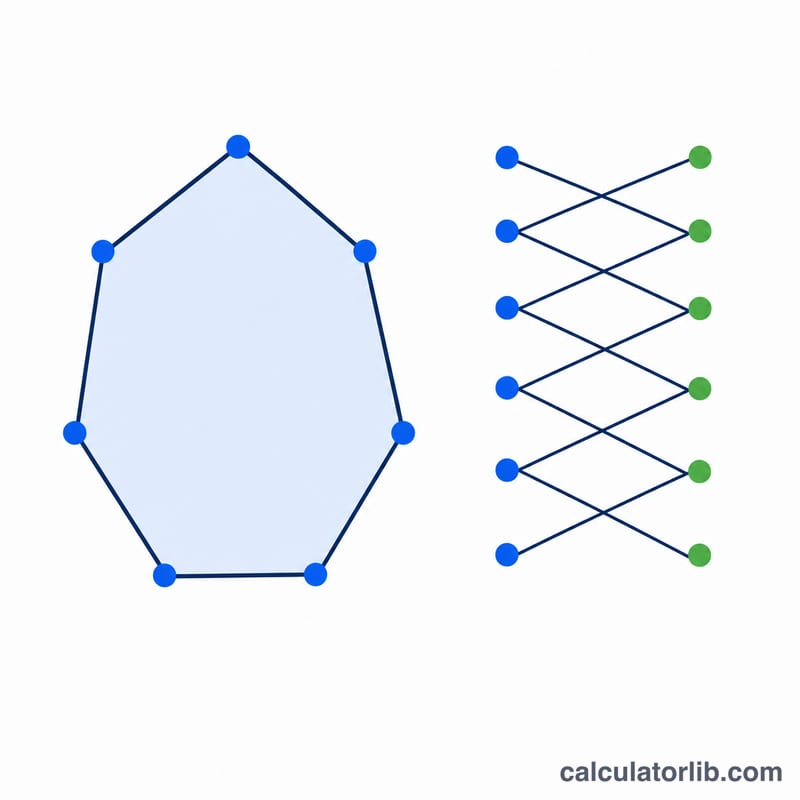

كيفية تطبيق صيغة رباط الحذاء يدوياً
تُعرف صيغة رباط الحذاء أيضاً باسم صيغة غاوس للمساحة، وهي تعطي مساحة مضلع بسيط مباشرةً من إحداثيات رؤوسه المرتبة. ويُحسب المحيط بجمع أطوال الخطوط المستقيمة لكل ضلع.
- رتّب الرؤوس بالترتيب حول الحد الخارجي (مع عقارب الساعة أو عكسها)، وكرر الرأس الأول في النهاية، بحيث \((x_{n+1}, y_{n+1}) = (x_1, y_1)\).
- احسب كل حد تقاطعي. استخدم أحد الشكلين: \((x_j - x_{j+1})(y_j + y_{j+1})\) أو \(x_j y_{j+1} - x_{j+1} y_j\). كلاهما يعطي المساحة النهائية نفسها.
- اجمع الحدود من \(j = 1\) إلى \(n\)، مع الحفاظ على الإشارات.
- خذ القيمة المطلقة واقسمها على اثنين: $$A = \frac{1}{2}\left| \sum_{j=1}^{n} (x_j y_{j+1} - x_{j+1} y_j) \right|$$
- احسب طول كل ضلع باستخدام صيغة المسافة \(d_j = \sqrt{(x_{j+1}-x_j)^2 + (y_{j+1}-y_j)^2}\).
- اجمع أطوال الأضلاع للحصول على المحيط \(P = \sum d_j\).
مثال: مثلث (0,0)، (4,0)، (0,3)، ثم العودة إلى (0,0).
- الحد 1: \(0\cdot 0 - 4\cdot 0 = 0\)
- الحد 2: \(4\cdot 3 - 0\cdot 0 = 12\)
- الحد 3: \(0\cdot 0 - 0\cdot 3 = 0\)
- المجموع = 12، إذن \(A = \tfrac{1}{2}\cdot 12 = 6\).
- الأضلاع: \(4\)، و\(\sqrt{(0-4)^2 + (3-0)^2} = 5\)، و\(3\)، إذن \(P = 4 + 5 + 3 = 12\).
نصيحة: ارسم المضلع على ورق الرسم البياني قبل الوثوق بالأرقام. تحقّق من أن الرؤوس تدور حول الحد الخارجي دون تقاطع الأضلاع، وأن المساحة معقولة مقارنةً بالمستطيل المحيط بها (لا يمكن أن تتجاوزه أبداً)، وأن أي ضلع لا يتجاوز المحيط مطروحاً منه بقية الأضلاع.
مقارنة الأشكال المضلعة الشائعة
القيم أدناه بالوحدات نفسها المستخدمة في الإحداثيات (المساحة بالوحدات المربعة، والمحيط بالوحدات الطولية).
| الشكل | الرؤوس | المساحة | المحيط |
|---|---|---|---|
| مستطيل 4×3 | (0,0)، (4,0)، (4,3)، (0,3) | 12 | 14 |
| مثلث قائم | (0,0)، (4,0)، (0,3) | 6 | 12 |
| مربع الوحدة | (0,0)، (1,0)، (1,1)، (0,1) | 1 | 4 |
| مضلع مقعّر على شكل حرف L | (0,0)، (4,0)، (4,2)، (2,2)، (2,4)، (0,4) | 12 | 16 |
ملاحظة: عكس ترتيب الرؤوس (مع عقارب الساعة أو عكسها) يقلب إشارة مجموع رباط الحذاء الخام، لكنه يعطي المساحة والمحيط نفسيهما، لأن الصيغة تأخذ القيمة المطلقة، وأطوال الأضلاع لا تعتمد على الاتجاه. يوضح شكل L أن الصيغة تعمل مع المضلعات المقعّرة أيضاً: فهو كتلة 4×2 مع كتلة 2×2، إذن \(8 + 4 = 12\).
المصطلحات والتعريفات الأساسية
- الرأس: نقطة زاوية في المضلع، وتُعطى هنا كزوج إحداثيات (x, y).
- الضلع: قطعة مستقيمة تصل بين رأسين متتاليين؛ ويتصل الرأس الأخير بالرأس الأول.
- المضلع البسيط: مضلع مغلق تلتقي أضلاعه فقط عند نقاط النهاية المشتركة، دون تقاطعات أو ثقوب.
- المضلع المتقاطع ذاتياً (المعقد): مضلع تتقاطع أضلاعه مع بعضها، مثل ربطة العنق الفراشية. عندئذٍ تعطي صيغة رباط الحذاء مجموعاً موجّباً أو سالباً لمناطق متعددة، لا المساحة الحقيقية المحاطة.
- المضلع المحدب: كل زاوية داخلية فيه أقل من 180°، وأي قطعة بين نقطتين داخليتين تبقى داخل المضلع. أما المضلع المقعّر فله زاوية داخلية واحدة على الأقل أكبر من 180° (تجويف).
- مع عقارب الساعة مقابل عكس عقارب الساعة: الاتجاه الذي تُدرج فيه الرؤوس حول الحد الخارجي.
- المساحة الموجّهة: نتيجة رباط الحذاء قبل أخذ القيمة المطلقة. وهي موجبة للترتيب عكس عقارب الساعة وسالبة للترتيب مع عقارب الساعة (في نظام قياسي يتجه فيه x إلى اليمين وy إلى الأعلى).
- المسافة الإقليدية: المسافة المستقيمة بين نقطتين، \(\sqrt{(x_2-x_1)^2 + (y_2-y_1)^2}\)، وتُستخدم لحساب طول كل ضلع.
- صيغة رباط الحذاء (صيغة غاوس للمساحة): طريقة تحسب مساحة مضلع بسيط من إحداثيات رؤوسه، وذلك بجمع نواتج الضرب التقاطعي للرؤوس المتتالية ثم قسمة القيمة المطلقة على اثنين.
الأسئلة الشائعة
هل يهمّ ترتيب الرؤوس؟ لا يغيّر الاتجاه (عقارب الساعة أو عكسها) النتيجة لأننا نأخذ القيمة المطلقة، لكن يجب أن تكون النقاط مرتّبة تتابعيًا على طول حدود الشكل، لا متناثرة عشوائيًا.
هل تعمل مع الأشكال المتقاطعة ذاتيًا؟ صيغة شوّيليس دقيقة فقط مع المضلعات البسيطة (غير المتقاطعة ذاتيًا). فإذا تقاطعت الأضلاع، ستحصل على المساحة الجبرية ذات الإشارة، لا على المساحة المحصورة الظاهرة للعين.
وماذا عن نقطتين فقط؟ تعطي النقطتان مساحة تساوي صفرًا؛ ولأن الضلع المُغلِق يُحسَب أيضًا، فإن المحيط يساوي ضعف طول القطعة المستقيمة. استخدم ثلاث نقاط أو أكثر للحصول على مضلع حقيقي.
