계산 입력

공식

v2=A1v1A2=(d1d2)2v1여기서{A1=π(d12)2A2=π(d22)2\begin{gathered} v_2 = \frac{A_1 v_1}{A_2} = \left(\frac{{{\text{d}_1}}}{{{\text{d}_2}}}\right)^{2} {{\text{v}_1}} \\[1.5em] \text{여기서}\quad \left\{ \begin{aligned} A_1 &= \pi\left(\frac{{{\text{d}_1}}}{2}\right)^{2} \\ A_2 &= \pi\left(\frac{{{\text{d}_2}}}{2}\right)^{2} \end{aligned} \right. \end{gathered}
사용 통계

광고

결과

체적 유량 (Q)
0.015708
m³/s
2번 배관 유속 (v₂) 8 m/s
1번 배관 단면적 (A₁) 0.007854 m²
2번 배관 단면적 (A₂) 0.001963 m²

이 페이지의 오류 신고

연속방정식 유량 계산기란?

이 계산기는 비압축성·정상 유동에 적용되는 연속의 원리를 바탕으로 합니다. 원형 배관을 흐르는 체적 유량 \(Q = A \cdot v\)를 구하고, 연속방정식 \(A_1 v_1 = A_2 v_2\)를 이용해 배관 지름이 바뀐 뒤의 유속을 계산합니다. 유체역학, 배관 설비, 공조(HVAC) 설계는 물론 물리 과제 풀이에서도 널리 쓰입니다.

사용 방법

먼저 첫 번째 배관 구간의 지름과 그곳을 흐르는 유체의 유속을 입력한 뒤, 두 번째 배관 구간의 지름을 입력하세요. 계산기는 보존되는 체적 유량 \(Q\)와 두 번째 구간에서의 새로운 유속 \(v_2\), 그리고 두 구간의 단면적을 함께 알려줍니다.

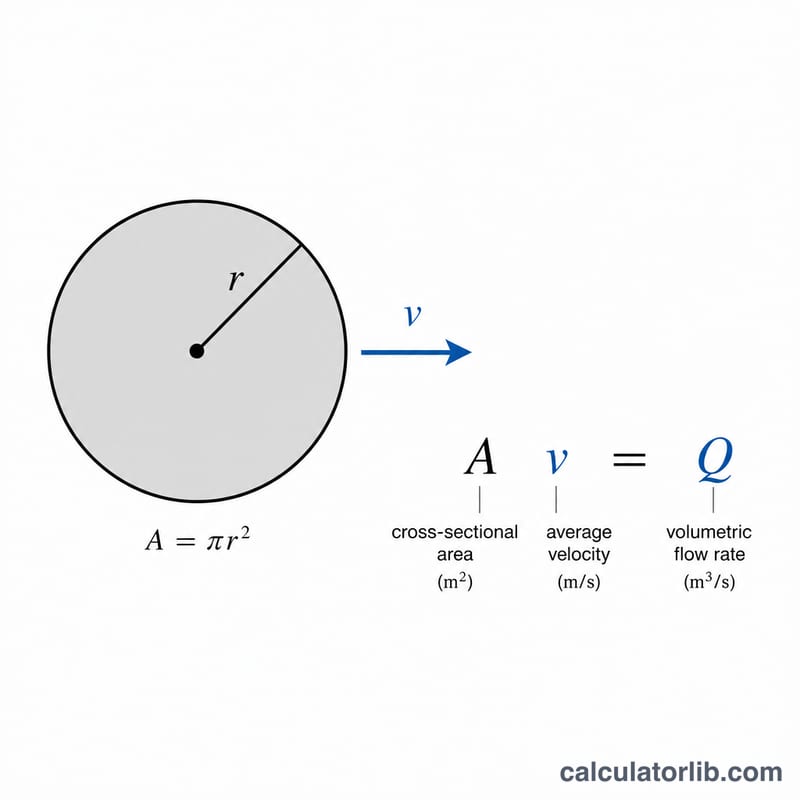

반지름 r·유속 v의 원형 단면 관이 유량 Q를 만드는 모습
체적 유량 \(Q\)는 관의 단면적 \(A = \pi r^2\)에 유속 \(v\)를 곱한 값이다.

공식 이해하기

원형 배관의 단면적은 다음과 같이 구합니다.

$$A = \pi \left(\frac{d}{2}\right)^2$$

유량은 다음과 같습니다.

$$Q = A \cdot v = \pi \left(\frac{d}{2}\right)^2 v$$

비압축성 유체에서는 질량(과 부피)이 보존되므로, 들어오는 유량과 나가는 유량이 같아야 합니다. 즉

$$A_1 v_1 = A_2 v_2 \;\Rightarrow\; v_2 = \frac{A_1 v_1}{A_2}$$

가 됩니다. 배관이 좁아지면(\(A_2\)가 작아지면) 유속이 빨라지는데, 호스 끝을 엄지손가락으로 살짝 막으면 물이 더 세게 뿜어져 나오는 것과 같은 원리입니다.

광고

예제 풀이

1번 배관의 지름이 0.1 m이고 유속이 2 m/s, 2번 배관의 지름이 0.05 m라고 합시다. \(A_1 = \pi (0.05)^2 \approx 0.0078540 \ \text{m}^2\)이므로

$$Q = 0.0078540 \times 2 \approx 0.0157080 \ \text{m}^3/\text{s}$$

입니다. \(A_2 = \pi (0.025)^2 \approx 0.0019635 \ \text{m}^2\)이고, 따라서

$$v_2 = \frac{Q}{A_2} \approx \frac{0.0157080}{0.0019635} = 8 \ \text{m/s}$$

가 됩니다. 지름이 절반으로 줄면서 단면적은 4분의 1이 되었기 때문에 유속은 4배 빨라진 것입니다.

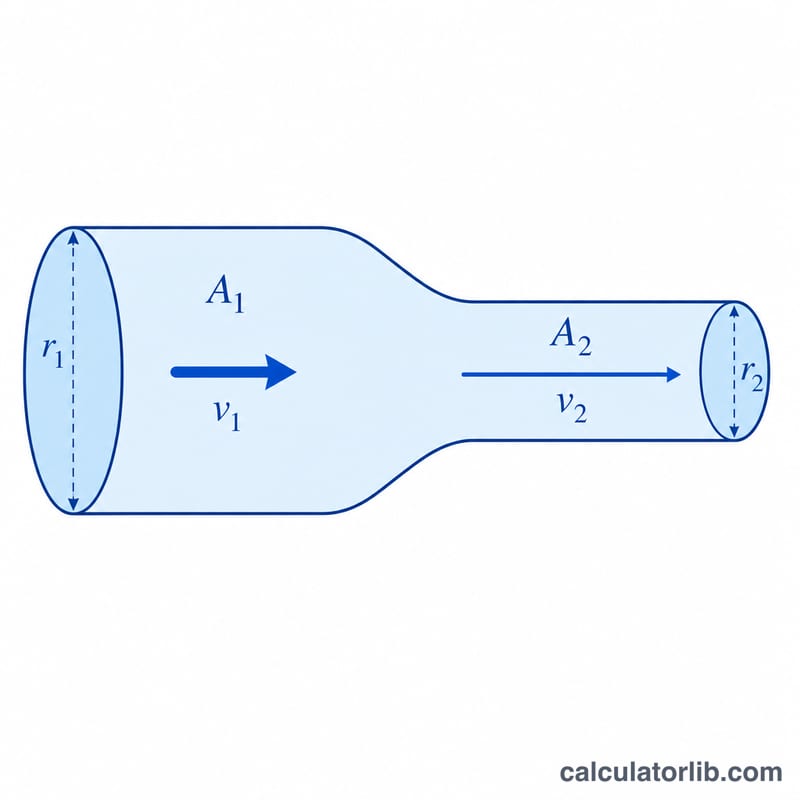

단면적 A1·유속 v1에서 단면적 A2·유속 v2로 좁아지는 관
연속 방정식: 단면적이 작아지면 유속이 빨라지므로 \(A_1 v_1 = A_2 v_2\)가 성립한다.

자주 묻는 질문

모든 유체에 적용되나요? 여기서 사용하는 연속방정식은 정상 상태로 흐르는 비압축성 유체(대부분의 액체와 저속 기체)를 전제로 합니다.

다른 지름 단위를 써도 되나요? 단위만 일관되게 사용하면 됩니다. 결과는 입력한 단위로 나옵니다(예: 지름을 미터, 유속을 m/s로 입력하면 \(Q\)는 m³/s로 출력).

배관이 좁아지면 왜 유속이 빨라지나요? 유량이 보존되기 때문에, 단면적이 작아진 만큼 유속이 빨라져 균형을 맞추게 됩니다.
