外積とは?

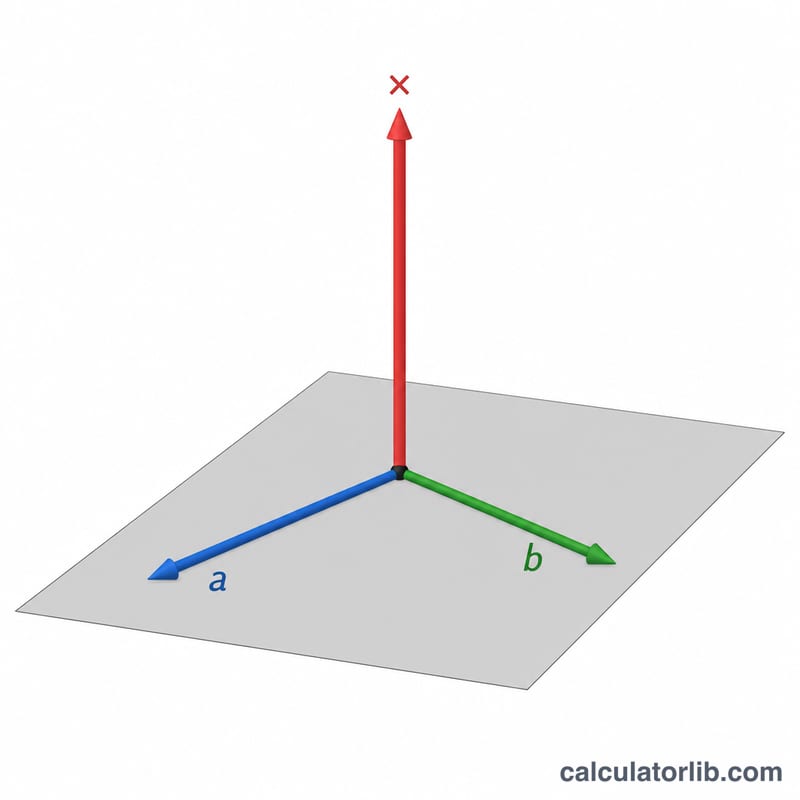

2つの3次元ベクトル A と B の外積(クロス積)は、両方のベクトルに垂直(直交)な第3のベクトルを生み出します。物理学・工学・コンピュータグラフィックスの分野で幅広く使われ、トルクや角運動量、面の法線ベクトル、回転軸を求める際に欠かせません。スカラー値を返す内積(ドット積)とは異なり、外積はベクトルを返すのが大きな特徴です。
本ツールの使い方
ベクトル A と B それぞれの x・y・z 成分を入力してください。本ツールは A × B の3つの成分に加え、得られた結果ベクトルの大きさを算出します。結果ベクトルの向きは、つねに「右手の法則」によって決まります。
計算式の解説
A = (a₁, a₂, a₃)、B = (b₁, b₂, b₃) のとき、外積は次のように表されます。
$$\vec{A} \times \vec{B} = \begin{pmatrix} \text{A}_y\,\text{B}_z - \text{A}_z\,\text{B}_y \\[0.4em] \text{A}_z\,\text{B}_x - \text{A}_x\,\text{B}_z \\[0.4em] \text{A}_x\,\text{B}_y - \text{A}_y\,\text{B}_x \end{pmatrix}$$その大きさは $$\left\| \vec{A} \times \vec{B} \right\| = \sqrt{ C_x^{2} + C_y^{2} + C_z^{2} }$$ で求められ、これは \(|A||B|\sin(\theta)\) にも等しく、ベクトル A と B が張る平行四辺形の面積と一致します。
計算例
A = (1, 2, 3)、B = (4, 5, 6) としてみましょう。
\(c_x = 2\cdot6 - 3\cdot5 = 12 - 15 = -3\)
\(c_y = 3\cdot4 - 1\cdot6 = 12 - 6 = 6\)
\(c_z = 1\cdot5 - 2\cdot4 = 5 - 8 = -3\)
したがって \(A \times B = (-3, 6, -3)\) となり、その大きさは $$\sqrt{9 + 36 + 9} = \sqrt{54} \approx 7.348$$ です。
外積の結果の解釈
2つの3次元ベクトルの外積 \(\vec{C} = \vec{A}\times\vec{B}\) は、別のベクトルになります。この形の外積は3次元に対してのみ定義されます。計算機は、その3つの成分と大きさを返します。

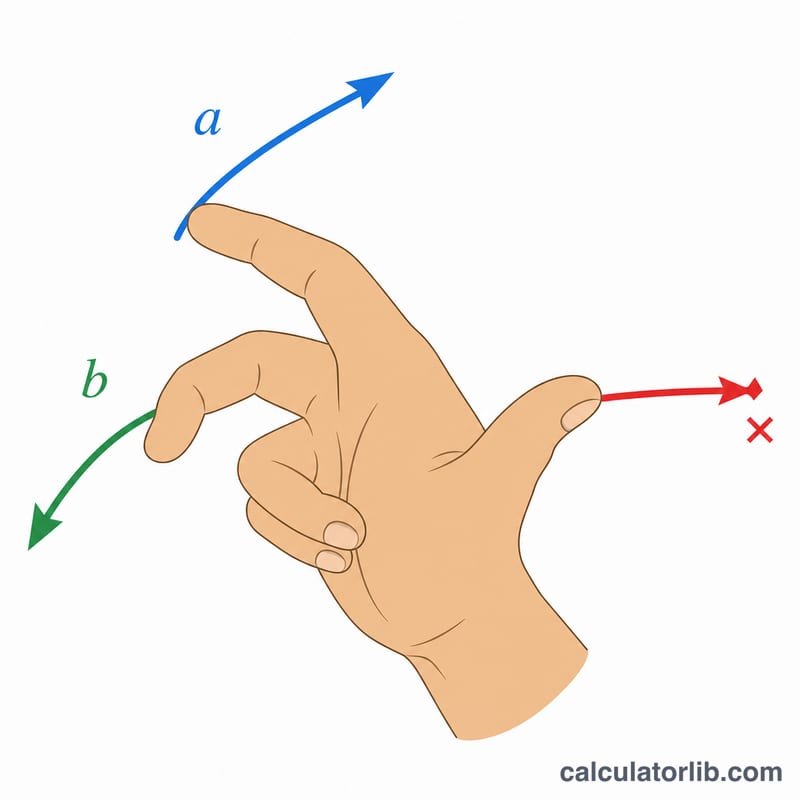

向き:右手の法則
右手の指を \(\vec{A}\) の方向に向け、そのまま小さい方の角度を通って \(\vec{B}\) の方向へ曲げます。親指が \(\vec{C}\) の方向を指します。結果は、\(\vec{A}\) と \(\vec{B}\) を含む平面に垂直になります。
大きさと面積
$$|\vec{A}\times\vec{B}| = |\vec{A}|\,|\vec{B}|\sin\theta$$
ここで \(\theta\) は2つのベクトルのなす角で、0°から180°までの値をとります。この大きさは、\(\vec{A}\) と \(\vec{B}\) が張る平行四辺形の面積に等しくなります。その半分は、この2つのベクトルを辺とする三角形の面積です。
直交性の確認
結果は両方の入力ベクトルに直交するので、\(\vec{A}\cdot\vec{C} = 0\) かつ \(\vec{B}\cdot\vec{C} = 0\) となります。これらの内積を計算すると、計算ミスを手早く見つけられます。
結果がゼロの場合
\(\vec{A}\times\vec{B} = \vec{0}\) ならば、2つのベクトルは平行または反平行(共線、\(\sin\theta = 0\))であるか、少なくとも一方が零ベクトルです。その場合、一意に定まる垂直方向は存在せず、平行四辺形の面積はゼロになります。
順序が重要
外積は反可換です:\(\vec{B}\times\vec{A} = -(\vec{A}\times\vec{B})\)。入力の順序を入れ替えても大きさは変わりませんが、向きは逆になり、すべての成分の符号が変わります。
計算例
\(\vec{A} = (1, 2, 3)\)、\(\vec{B} = (4, 5, 6)\) とします。
$$\vec{C} = \begin{pmatrix} 2\cdot 6 - 3\cdot 5 \\ 3\cdot 4 - 1\cdot 6 \\ 1\cdot 5 - 2\cdot 4 \end{pmatrix} = \begin{pmatrix} -3 \\ 6 \\ -3 \end{pmatrix}$$
- 大きさ:\(\sqrt{(-3)^2 + 6^2 + (-3)^2} = \sqrt{54} \approx\) 7.348。これが平行四辺形の面積です。
- 三角形の面積:\(\tfrac{1}{2}\sqrt{54} \approx 3.674\)。
- 確認:\(\vec{A}\cdot\vec{C} = -3 + 12 - 9 = 0\) かつ \(\vec{B}\cdot\vec{C} = -12 + 30 - 18 = 0\)。
- 順序を入れ替えた場合:\(\vec{B}\times\vec{A} = (3, -6, 3)\)。
利用例
- トルク: \(\vec{\tau} = \vec{r}\times\vec{F}\)。その大きさは、力が力点までの腕(てこの腕)に垂直なとき最大になります。
- 面の法線: ポリゴンや三角形の2つの辺ベクトルの外積は、法線ベクトルになります。これは3Dグラフィックスや幾何学で使われます。大きさで割ると単位法線ベクトルが得られます。
- 角運動量: \(\vec{L} = \vec{r}\times\vec{p}\)。ここで \(\vec{p}\) は運動量(線形運動量)です。
よくある質問(FAQ)
外積に交換法則は成り立ちますか? 成り立ちません。\(A \times B = -(B \times A)\) であり、順序を入れ替えると向きが逆になります。
2つのベクトルが平行な場合はどうなりますか? \(\sin(0) = 0\) となるため、外積はゼロベクトルになります。
2次元でも使えますか? 外積は3次元ベクトルに対して定義されています。2次元ベクトルを扱う場合は z 成分を 0 に設定してください。結果は z 成分のみを持つベクトルになります。
